【穴加工無料】鉄製フリーサイズ制御ボックスハンドルワイドタイプ WSAシリーズ

Web設計対応

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル RJSAシリーズ

通常出荷日：3 日目

大きめサイズに対応可能、ハンドルタイプのフリーサイズスチールボックス

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

2020年6月1日より、7日目出荷に変更となります。予めご了承ください。
（W+H）が1400mm以上の場合、中板は別梱包で発送します。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
穴加工サービスでの設計は無料です。特注お見積りは有料です。

選定サポート情報：ボックス

型番:

WSA-[200-1200/1]-[500-1600/1]-[100-500/5]-[E,G,K]

解除

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

WSA-[200-1200/1]-[500-1600/1]-[100-500/5]-[E,G,K]の仕様・寸法情報

用途

制御・中継

材質

鉄

外形寸法W 横(幅)(mm)

200 ～ 1200

外形寸法H 縦(高さ)(mm)

500 ～ 1600

外形寸法D 奥行(厚み)(mm)

100 ～ 500

穴加工対応

Web設計対応

開閉形状

ハンドル

基板・中板

鉄製

保護機能(耐環境性)

無

塗装色

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

板厚（本体）(mm)

1.6

板厚（扉・カバー）(mm)

1.6

板厚（中板）(mm)

2.3

代表規格

なし

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～1200mm	1mm
H（高さ）	500～1600mm	1mm
D（奥行）	100～500mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き
	防水仕様ではありません(IP規格非対応)※
	天板に吊りボルトはついておりません
	盤内許容温度の規定はございません

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図詳細図は（>>こちら ※ページ7387～7390）をご確認ください。
[ ! ] H:1201以上の場合、背面4ヵ所にアンカー用穴が開きます（上記リンク先 p.7388 詳細図の図面左下 4-Φ12.9(函体取付孔))
[ ! ] 型番サイズごとの2D/3DCADデータご用意はございません。お手数ですが、近いサイズのデータを参照にご確認をお願いします。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・穴加工サービスでは指定ができないボス仕様の追加
・規格外の外形サイズ、穴加工なしをご希望の場合
・扉・中板の単品販売、接地端子の追加、図面での見積相談

[ NG ]板厚の変更はできません。
[ NG ]本体やハンドルの材質変更、塗装色なし・塗装色の指示はできません。

規格表

型番

‐

穴加工

‐

塗装色

‐

追加工コード

‐

穴加工コード

WSA

‐

1100

‐

1400

‐

380

‐

（追加工なし・穴加工なし）

WSA

‐

1100

‐

1400

‐

380

‐

（追加工あり・穴加工なし）

WSA

‐

1100

‐

1400

‐

380

‐

WB□□□□□□□□□

（追加工なし・穴加工あり）

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)

規格一覧

「×」のサイズは製作できません。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～699	700～799	800～899	900～999	1000～1099	1100～1200
100～155	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	×	×	×	×	×	×	×	×
	500～599	×	×	×	×	×	×	×	×	○	×
	600～699	×	×	×	×	×	×	×	×	○	○
	700～799	×	×	×	×	×	×	×	×	○	○
	800～899	×	×	×	×	×	×	×	×	○	○
	900～1000	×	×	×	×	×	×	×	×	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
160～195	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	×	×	×	×	×	×	×	×
	500～599	×	×	×	×	×	×	×	×	○	×
	600～699	×	×	×	×	×	×	×	×	○	○
	700～799	×	×	×	×	×	×	×	×	○	○
	800～899	×	×	×	×	×	×	×	×	○	○
	900～1000	×	×	×	×	×	×	×	×	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
200～245	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	×	×	×	×	×	×	×	×
	500～599	×	×	×	×	×	×	×	×	○	×
	600～699	×	×	×	×	×	×	×	×	○	○
	700～799	×	×	×	×	×	×	×	×	○	○
	800～899	×	×	×	×	×	×	×	×	○	○
	900～1000	×	×	×	×	×	×	×	×	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
250～295	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	×	×	×	×	×	×	×	×
	500～599	×	×	×	×	×	×	×	×	○	×
	600～699	×	×	×	×	×	×	×	×	○	○
	700～799	×	×	×	×	×	×	×	×	○	○
	800～899	×	×	×	×	×	×	×	×	○	○
	900～1000	×	×	×	×	×	×	×	×	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
300～345	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	×	×	×	×	×	×	×	×
	500～599	×	×	×	×	×	×	×	×	○	×
	600～699	×	×	×	×	×	×	×	×	○	○
	700～799	×	×	×	×	×	×	×	×	○	○
	800～899	×	×	×	×	×	×	×	×	○	○
	900～1000	×	×	×	×	×	×	×	×	○	○
	1001～1099	×	○	○	○	○	○	○	○	○	○
	1100～1199	×	○	○	○	○	○	○	○	○	○
	1200～1299	×	○	○	○	○	○	○	○	○	○
	1300～1399	×	○	○	○	○	○	○	○	○	○
	1400～1499	×	○	○	○	○	○	○	○	○	○
	1500～1600	×	○	○	○	○	○	○	○	○	○
350～395	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	×	×	×	×	×	×	×	×
	500～599	×	×	×	×	×	×	×	×	○	×
	600～699	×	×	×	×	×	×	×	×	○	○
	700～799	×	×	×	×	×	×	×	×	○	○
	800～899	×	×	×	×	×	×	×	×	○	○
	900～1000	×	×	×	×	×	×	×	×	○	○
	1001～1099	×	○	○	○	○	○	○	○	○	○
	1100～1199	×	○	○	○	○	○	○	○	○	○
	1200～1299	×	○	○	○	○	○	○	○	○	○
	1300～1399	×	○	○	○	○	○	○	○	○	○
	1400～1499	×	○	○	○	○	○	○	○	○	○
	1500～1600	×	○	○	○	○	○	○	○	○	○
400～445	1200～1299	×	×	○	○	○	○	○	○	○	○
	1300～1399	×	×	○	○	○	○	○	○	○	○
	1400～1499	×	×	○	○	○	○	○	○	○	○
	1500～1600	×	×	○	○	○	○	○	○	○	○
450～500	1200～1299	×	×	○	○	○	○	○	○	○	○
	1300～1399	×	×	○	○	○	○	○	○	○	○
	1400～1499	×	×	○	○	○	○	○	○	○	○
	1500～1600	×	×	○	○	○	○	○	○	○	○

D≦W，D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

追加工

■ 追加工コード一覧

追加工	コード	追加工内容	加工詳細
1	AN	内部部品なし	接地端子・中板・中板取付金具無し
	BN	中板・中板取付金具無し	中板・中板取付金具無し
	NN	中板無し	中板のみ無し
2	PD	パッキン同梱	パッキンを貼り付けずに商品に同梱して出荷
	HD	中板方眼シール同梱	中板の方眼シールを張り付けずに商品に同梱して出荷
	TL	扉逆開き	片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更

[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
[ ! ] 追加工2のオプション指定した状態で穴加工をご希望の場合は、特注見積りへご相談ください。

■扉開閉とハンドル位置

W＜800mm：扉片開き		W≧800mm：扉両開き、ハンドル位置右側

[ ! ] 扉の開く順番は、ハンドルの付いている側からとなります。
[ ! ] W<800mm：扉逆開きをご希望の場合は、追加工コード TL をご指定ください。
[ ! ] W≧800mm：ハンドル位置左（扉開閉順番逆）に変更ご希望の場合は、特注お見積もりよりご依頼ください。

概要仕様

■塗装色

粉体塗装 ※塗装：ポリエステル粉体塗料

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。※中板の塗装色は、全て近似マンセル値2.5Y8.5/4となります。
[ ! ] 上記以外の塗装色は標準対応しておりません。
膜厚（参考）：下地 20～30μm、粉体 70～100μm
[ ! ] 本商品は、塗装無し(下地処理のみ)を承っておりません。
下塗り塗装品はCUAシリーズ（>>こちら）をご検討ください。

■扉開閉角度

[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
　　（あくまでも参考であり、保証値ではございません）
　　内蝶番のため、平面壁に密着させても90度まで開閉可能です。
[ ! ] 扉部との水切り構造はコ型となります。
[ ! ] 扉に接地端子はありません。下記、部材の中板付属面に付属しております。
[ ! ] 扉の取り外しは可能ですが、保証対象外となり再取付も不可となります。
[ ! ] 扉のみの単品販売はしておりません。
ご希望の場合は、特注お見積りへご相談ください。

背面溶接つぎ	塗装用空気穴	背面転倒防止用穴

D+W≧750mmかつH≧1201mmの場合背面溶接つぎにて制作します。	W/Hのいずれかが1000mm以上1200mm 以下でかつDが300mm以上の場合製造工程において、背面に空気穴が開きます。塗装後リペットにて穴埋めを実施しております。	H寸法が1201mm以上の場合背面4ヶ所(※)にアンカー用穴を開けます。 ※標準仕様となります。

※1：加工内容によって納期が異なる場合もあります。

穴加工サービス

立体図、展開図

■立体図	■展開図(一例)
※1　黒矢印は扉の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります	・中板は扉側から見た図面となります・背面中心は溶接継部のため加工範囲外となります ※図はあくまで一例です。外寸により加工不可領域は異なります。

■穴加工パターン

[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] 穴加工パターンにない形状をご希望の場合は、特注お見積りへご相談ください。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。（溶接のみです）
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
　M4：Φ8、L12、ネジ深さ7.5mm
　M5：Φ10、L12、ネジ深さ6.8mm
　(一部溶接できない面があります)

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~29.9	0.1	±0.2
30~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130	+0.3 -0.2
131	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■部材

ハンドル

中板

中板取付金具

接地端子

パッキン

キーNo：200（2個付属）
キー型番：KEY200（>>こちら）
材質：亜鉛合金(クロムメッキ）

ボックス外径寸法：W-70mm
ボックス外径寸法：H-70mm

ー

サイズ：M6×13

材質：NR(天然ゴム)スポンジ
厚さ：6mm

※単品販売しておりません。

※1.方眼シール貼付
※単品販売しておりません

※単品販売しておりません。

[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] 追加工2[PD]を指定すると、扉裏パッキン貼らずに同梱されます。
[ ! ] 接地端子は中板付属面側につきます。中板の詳細は(>>こちら ※ページ7387～7390)

■パッキン扉貼付、同梱条件

絞込み条件	パッキン
追加工2	扉貼付	同梱
[PD] 扉裏パッキン貼らずに同梱	×	〇

型番リスト

表示件数

型番

WSA-[200-1200/1]-[500-1600/1]-[100-500/5]-[E,G,K]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200 ～ 1200

500 ～ 1600

100 ～ 500

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

7日目

詳細情報

基本情報

基本情報

大きめサイズに対応可能、ハンドルタイプのフリーサイズスチールボックス

ご注意

2020年6月1日より、7日目出荷に変更となります。予めご了承ください。
（W+H）が1400mm以上の場合、中板は別梱包で発送します。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
穴加工サービスでの設計は無料です。特注お見積りは有料です。

【ココが特長】
大きなサイズを短納期で対応します
●横幅1200mm、高さ1600mm、奥行500mm
まで対応可能なフリーサイズのボックスです。
●穴加工の有無に関わらず5日目出荷。＊1
●標準色3色で、粉体塗装に対応。

【ご注意】
（W+H）が1400mm以上の場合、すべて木枠での出荷となります。
（W+H）が1400mm以上の場合、中板を別梱包で発送します。

※2017年9月1日より前の作図分は穴加工無料対象外です。
※特注見積は穴加工積算価格（有料）となります。

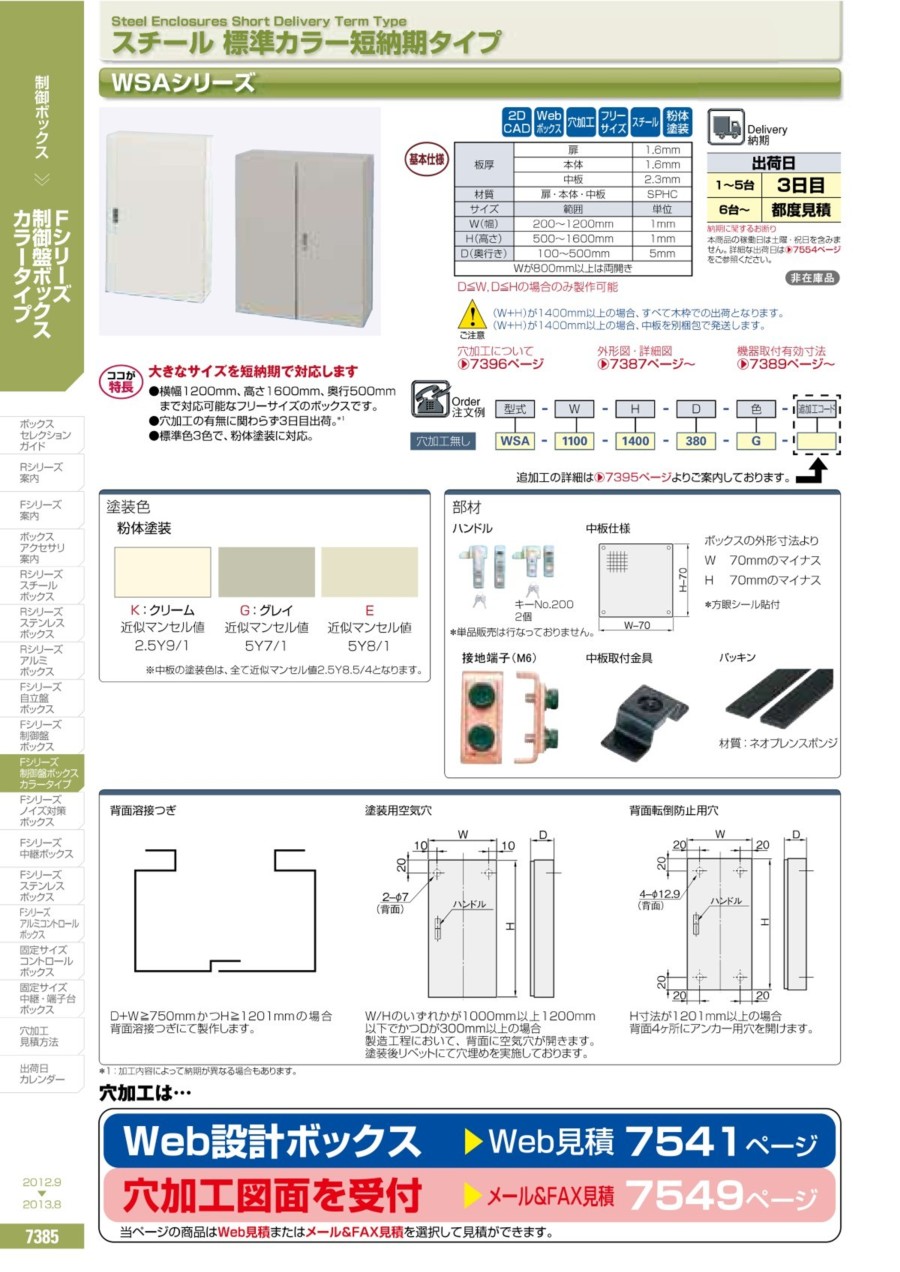

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSAUシリーズ
WEBで設計、穴加工無料のフリーサイズボックス
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドルカラータイプ CNA CSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>カラーバリエーション豊富
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックス両開き横長ハンドル RWATシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>横幅MAX1600mmの大型制御盤

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
