【穴加工無料】鉄製フリーサイズ制御ボックスハンドル下塗り対応 CUAシリーズ

Web設計対応

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドルワイドタイプ WSAシリーズ

通常出荷日：7 日目

納品後に再塗装しやすい下塗り対応、ハンドルタイプのスチールボックス！

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
下塗り

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
表面処理
下塗り
代表規格
なし

ご注意

2020年6月1日より、7日目出荷に変更となります。予めご了承ください。
（W+H）が1400mm以上の場合、中板は別梱包で発送します。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
画像は代表画像です。加工指示をしない場合、穴は空いておりません。

選定サポート情報：ボックス

型番:

CUA-[200-1200/1]-[200-1600/1]-[100-500/5]

解除

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

CUA-[200-1200/1]-[200-1600/1]-[100-500/5]の仕様・寸法情報

用途

制御・中継

材質

鉄

外形寸法W 横(幅)(mm)

200 ～ 1200

外形寸法H 縦(高さ)(mm)

200 ～ 1600

外形寸法D 奥行(厚み)(mm)

100 ～ 500

穴加工対応

Web設計対応

開閉形状

ハンドル

基板・中板

鉄製

保護機能(耐環境性)

無

板厚（本体）(mm)

1.6

板厚（扉・カバー）(mm)

1.6

板厚（中板）(mm)

2.3

表面処理

下塗り

代表規格

なし

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～1200mm	1mm
H（高さ）	200～1600mm	1mm
D（奥行）	100～500mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水仕様ではありません。(IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

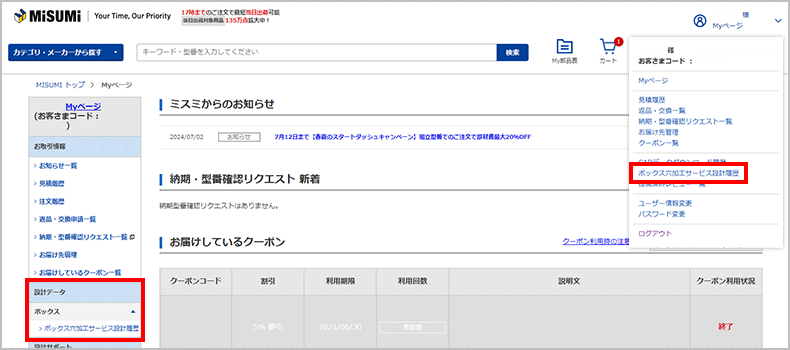

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・扉逆開きでの追加工や部品単品、図面からの見積依頼など
[ NG ]Eリング・鍵単品のご依頼は承っておりません。
[ NG ]下地処理なしや機器の取付け依頼は承っておりません。

規格表

	必須型番										追加工コード

	型番	-	穴加工	-	W	-	H	-	D	-	追加工コード	-	穴加工コード
穴加工無し	CUA			-	400	-	300	-	200
追加工有り	CUA			-	400	-	300	-	200	-	NN
穴加工有り	CUA	-	PS	-	400	-	300	-	200			-	WB□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 追加工の詳細は>>こちらをご参照ください

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～699	700～799	800～899	900～999	1000～1099	1100～1200
100～155	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	×
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
160～195	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	×
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
200～245	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	×
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
250～295	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	×
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
	1001～1099	○	○	○	○	○	○	○	○	○	○
	1100～1199	○	○	○	○	○	○	○	○	○	○
	1200～1299	○	○	○	○	○	○	○	○	○	○
	1300～1399	○	○	○	○	○	○	○	○	○	○
	1400～1499	○	○	○	○	○	○	○	○	○	○
	1500～1600	○	○	○	○	○	○	○	○	○	○
300～345	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	○	○	○	○	×	×	×	×	×
	400～499	×	○	○	○	○	○	○	×	×	×
	500～599	×	○	○	○	○	○	○	○	○	×
	600～699	×	○	○	○	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○	○	○	○
	1001～1099	×	○	○	○	○	○	○	○	○	○
	1100～1199	×	○	○	○	○	○	○	○	○	○
	1200～1299	×	○	○	○	○	○	○	○	○	○
	1300～1399	×	○	○	○	○	○	○	○	○	○
	1400～1499	×	○	○	○	○	○	○	○	○	○
	1500～1600	×	○	○	○	○	○	○	○	○	○
350～395	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	○	○	○	○	×	×	×	×	×
	400～499	×	○	○	○	○	○	○	×	×	×
	500～599	×	○	○	○	○	○	○	○	○	×
	600～699	×	○	○	○	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○	○	○	○
	1001～1099	×	○	○	○	○	○	○	○	○	○
	1100～1199	×	○	○	○	○	○	○	○	○	○
	1200～1299	×	○	○	○	○	○	○	○	○	○
	1300～1399	×	○	○	○	○	○	○	○	○	○
	1400～1499	×	○	○	○	○	○	○	○	○	○
	1500～1600	×	○	○	○	○	○	○	○	○	○
400～445	1200～1299	×	×	○	○	○	○	○	○	○	○
	1300～1399	×	×	○	○	○	○	○	○	○	○
	1400～1499	×	×	○	○	○	○	○	○	○	○
	1500～1600	×	×	○	○	○	○	○	○	○	○
450～500	1200～1299	×	×	○	○	○	○	○	○	○	○
	1300～1399	×	×	○	○	○	○	○	○	○	○
	1400～1499	×	×	○	○	○	○	○	○	○	○
	1500～1600	×	×	○	○	○	○	○	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

概要仕様

■塗装について
下塗り
近似マンセル値 2.5Y8.5/4
下塗りのため、仕上がりの色については保証できません。色ムラが生じる場合がございます。

【ご注意】

下塗り塗装について

・下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
多少のキズ・ヨゴレ・ヘコミなどが生じる可能性があります。また下塗り
塗装のまま放置すると変色し、サビの発生の原因となりますので、必
ず上塗り（仕上げ）塗装が必須です。
・組み立てた状態（付属品は同梱）で出荷します。
下塗り塗装の詳細は>>こちら

■扉開閉角度

[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
(あくまでも参考であり、保証値ではございません)
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
(取り外した場合は、保証対象外となります。)

背面溶接つぎ	塗装用空気穴	背面転倒防止用穴

D+W≧750mmかつH≧1201mmの場合背面溶接つぎにて製作します。 [ ! ]溶接接合部は穴加工有効範囲外となります。	W/Hのいずれかが1000mm以上1200mm 以下でかつDが300mm以上の場合製造工程において、背面に空気穴が開きます。塗装後リベットにて穴埋めを実施しております。	H寸法が1201mm以上の場合背面4ヶ所にアンカー用穴を開けます。

※1：加工内容・台数によって納期が異なる場合もあります。

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~29.9	0.1	±0.2
30~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130	+0.3 -0.2
131	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。
[ ! ] ボックス穴加工サービスで指定可能な加工については、サイズや形状問わず無料です。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。（溶接のみです）
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
　M4：Φ8、L12、ネジ深さ7.5mm
　M5：Φ10、L12、ネジ深さ6.8mm
　(一部溶接できない面があります)
[ ! ] M5のボス加工選択時は加工機の都合上、加工範囲が直径60㎜までとなります。

立体図、展開図

立体図	展開図
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。

■部材

ハンドル	中板	接地端子（M6）	中板取付金具	パッキン
キーNo.200（2個付属）	ボックス外形寸法：W-70mm ボックス外形寸法：H-70mm	ー	ー	材質：ネオプレンスポンジ

	※方眼シール添付

[ ! ]各部材単品販売はしておりません。
[ ! ]こちらは製品は、ハンドル・パッキン・方眼シールは張り付いていない状態で同梱されます。

型番リスト

表示件数

型番

CUA-[200-1200/1]-[200-1600/1]-[100-500/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

RoHS?

最小発注数量

200 ～ 1200

200 ～ 1600

100 ～ 500

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

7日目

詳細情報

基本情報

基本情報

納品後に再塗装しやすい下塗り対応、ハンドルタイプのスチールボックス！

ご注意

2020年6月1日より、7日目出荷に変更となります。予めご了承ください。
（W+H）が1400mm以上の場合、中板は別梱包で発送します。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
画像は代表画像です。加工指示をしない場合、穴は空いておりません。

【ココが特長】
中継用に最適な大きさ！
・機器間の中継用に使用できるネジ止め式のボックスです。
・脱落防止式のカバー取付ネジを使用。
・穴加工にも対応しています。

■ 穴加工サービスに関するご注意 ■
本商品はタップ加工後に塗装を行う為、ネジ山に塗料が入り込みます。
商品到着後にお手元での再タップ加工が必要となる場合がございます。
製造工程上、マスキング対応、弊社での再タップは行っておりません。予めご了承ください。

※2017年9月1日より前の作図分は穴加工無料対象外です。
※特注見積は穴加工積算価格（有料）となります。

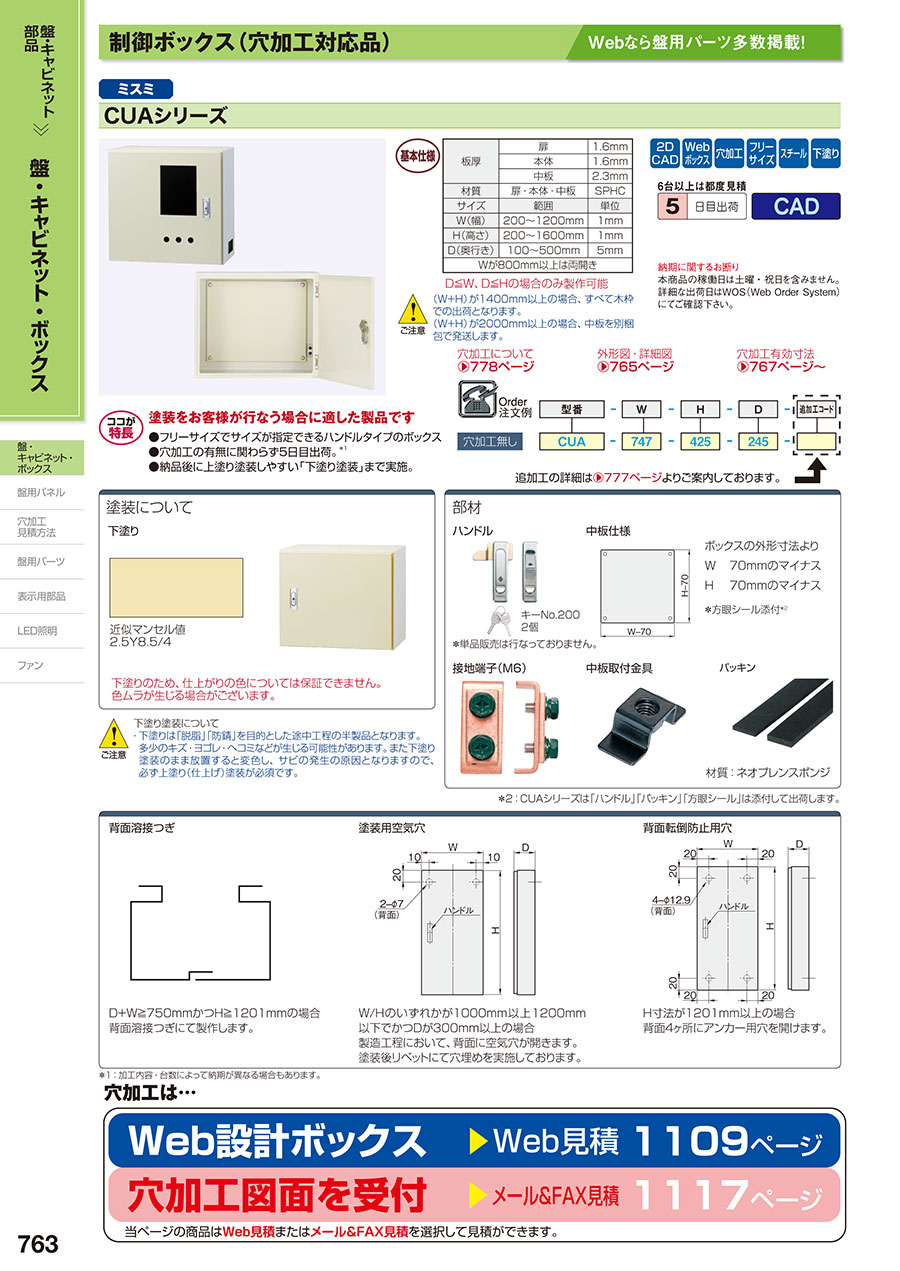

カタログ
