【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル FSUSAシリーズ
規格・仕様：
- ステンレス
- フリーサイズ
ご注意
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
- 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ - 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
未確定：候補が2型番あります。
商品仕様
【基本仕様】
外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
[ ! ] 3DCADデータのご用意はございません。
|
|
絞込み条件「保護機能(耐環境性)」より選定ください。 |
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
[ ! ] 3DCADデータのご用意はございません。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！
規格表
| 型番 | - | 穴加工 | - | 表面処理記号 | - | W | - | H | - | D | - | 追加工コード | - | 穴加工コード | ||
| 穴加工無し | 標準品 | FSUSA | - | H | - | 500 | - | 500 | - | 350 | ||||||
| 追加工 | FSUSA | - | H | - | 500 | - | 500 | - | 350 | - | PD | |||||
| 穴加工有り | FSUSA | - | PS | H | - | 500 | - | 500 | - | 350 | - | WB□□□□□□□□□□ | ||||
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| 規格一覧 |
表面処理「M」は下記価格表の価格の1.25倍となります。
「×」部は製作不可です。
| D | H | W | |||||||
| 200～299 | 300～399 | 400～499 | 500～599 | 600～699 | 700～799 | 800～899 | 900～1000 | ||
| 100～155 | 200～299 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 160～195 | 200～299 | × | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 200～245 | 200～299 | × | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 250～295 | 200～299 | × | × | ○ | ○ | ○ | ○ | ○ | ○ |
| 300～399 | × | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 300～350 | 200～299 | × | × | ○ | ○ | ○ | ○ | ○ | ○ |
| 300～399 | × | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。
[ ! ] 梱包は～W500-H500-D300まではダンボール、それ以外のサイズは緩衝材とパレット積載での出荷となります。
追加工
■ 追加工コード一覧
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | AN | 内部部品なし | 接地端子・中板・中板取付金具無し |
| BN | 中板・中板取付金具無し | 中板・中板取付金具無し | |
| NN | 中板無し | 中板のみ無し | |
| 2 | PD | パッキン同梱 | パッキンを貼り付けずに商品に同梱して出荷 |
| HD | 中板方眼シール同梱 | 中板の方眼シールを張り付けずに商品に同梱して出荷 | |
| NM | 中板折り曲げ | 600mm以下の中板の四方を折り曲げる | |
| TL | 扉逆開き | 片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更 |
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
■TL 追加工
| 追加工なし（右開き） | 追加工あり（TL:扉逆開き） |
 |  |
概要仕様
表面処理 | |
| 表面処理記号 | 表面処理記号 |
| H：ヘアライン | M：鏡面仕上げ |
| 扉／背／左右側面→上下 上下面→左右 | 400番研磨 |
 ※扉閉状態でボックス表面のみを加工 |  |
[ ! ] 上記以外の表面処理は標準対応しておりません。
塗装処理は承っておりません。
[ ! ] ヘアラインの方向は、扉／背／左右側面は上下、上下面は左右となります。
内部の表面は2B仕上げとなります。
[ ! ] 表面処理(ヘアライン/鏡面調)の場合、パッキンは扉に貼付されます。
追加工2で[PD]を指定すると、パッキンは同梱されます。
■パッキン扉貼付、同梱条件
塗装処理は承っておりません。
[ ! ] ヘアラインの方向は、扉／背／左右側面は上下、上下面は左右となります。
内部の表面は2B仕上げとなります。
[ ! ] 表面処理(ヘアライン/鏡面調)の場合、パッキンは扉に貼付されます。
追加工2で[PD]を指定すると、パッキンは同梱されます。
■パッキン扉貼付、同梱条件
| 絞込み条件 | パッキン | ||
| 表面処理 | 追加工2 | 扉貼付 | 同梱 |
| ヘアライン/鏡面調 | ー | 〇 | × |
| [PD] 扉裏パッキン貼らずに同梱 | × | 〇 | |
 |  |  | ■扉開閉角度  [ ! ]最大110度近辺で、扉が開くよう 調整して製作しております。 （あくまでも参考であり、 保証値ではございません） 扉厚みを考慮した内蝶番のため、 平面壁に密着させても90度まで 開閉可能です。 |
| もちろん穴加工します [ ! ] 片開き、両開きともハンドルは1つとなります [ ! ] 扉無しは標準対応しておりません。 扉無しご希望の際は、特注お見積りよりご相談ください。 | 鏡面仕上げも5日目出荷します |
穴加工サービス
立体図、展開図
| 立体図 | 展開図 |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| ボックス本体の加工面はすべて外から見た図となります。 | 中板は扉側から見た図面となります ・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります） |
■穴加工パターン
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、穴種類、穴位置は穴加工サービス上で編集可能ですが、BOXの外寸、色、
追加工の変更はできません。型番選定画面に戻ってから再設計をお願いします。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、穴種類、穴位置は穴加工サービス上で編集可能ですが、BOXの外寸、色、
追加工の変更はできません。型番選定画面に戻ってから再設計をお願いします。
加工穴標準公差
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
（一部溶接できない面があります）
■丸穴加工公差
| ■角穴加工公差
|
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
（一部溶接できない面があります）
■部材
[ ! ] 寸法変更等は標準対応しておりません。
[ ! ] ハンドルは右開き、両開き、何れの場合でも右側のみ1つ付属します。
ハンドル取付の左右指示はできません。取付け位置は追加工TL（扉逆向き）で指定ください。
[ ! ] 中板の方眼シールは剥がさずそのままの状態でご使用ください。はがし剤を利用すると塗装が一緒に剥げる可能性があります。
[ ! ] 中板の四方折り曲げは、W/Hサイズが601以上の場合加工されます。
[ ! ] 接地端子や中板の追加等ご希望の際は、特注お見積りよりご相談ください。
| ハンドル錠 | 中板 | 中板取付金具 | 接地端子 | パッキン | |||||||||||
| キーNo：200(2個付属) | 材質：SPHC ボックスの外形寸法より | 材質：SPCC ステンレス製 | 材質：グリーンボルト＋銅台座 M5 図面（>>こちら）のK部詳細 アース用スタッドに2箇所付きます | タキゲン製 型番：C-300-EF-5-20 厚さ：5mm | |||||||||||
| キー型番：KEY200 | W 70mmのマイナス | ||||||||||||||
| ハンドル型番：MFL-110 | Ｈ 70mmのマイナス | ||||||||||||||
| ※方眼シール貼付(追加工2:HDで同梱) ※Ｗが871mm以上の場合、両端に貼り 付けない部分が生じます。 ※高耐食溶融メッキ鋼板(銀色)です。 | |||||||||||||||
 |  ※単品販売はしておりません。 |  ※単品販売はしておりません。 |  |  | |||||||||||
| ※単品販売はしておりません。 | |||||||||||||||
[ ! ] ハンドルは右開き、両開き、何れの場合でも右側のみ1つ付属します。
ハンドル取付の左右指示はできません。取付け位置は追加工TL（扉逆向き）で指定ください。
[ ! ] 中板の方眼シールは剥がさずそのままの状態でご使用ください。はがし剤を利用すると塗装が一緒に剥げる可能性があります。
[ ! ] 中板の四方折り曲げは、W/Hサイズが601以上の場合加工されます。
[ ! ] 接地端子や中板の追加等ご希望の際は、特注お見積りよりご相談ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
3辺指定可能なフリーサイズ、ハンドルタイプのステンレス製ボックス!
ご注意
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
- 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ - 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
【ココが特長】
●ステンレス製のフリーサイズ制御盤ボックス。
●施錠可能な防水ハンドルを使用しております。片開きのWHサイズ600以下はIP54対応です。
●表面処理はヘアラインと鏡面仕上げから選択可能。
●水抜き穴を無くし、密閉性を高めております。
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は コチラ
【ご注意】
内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子、両開き仕様時のロット棒など溶接を実施した面の裏側に写真のような溶接痕が発生します。
内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子、両開き仕様時のロット棒など溶接を実施した面の裏側に写真のような溶接痕が発生します。
製品のお取り扱いについて
●パッキンの密度によりドアが開きづらくなります。
●出荷時は鍵を閉めずに出荷いたします。また、鍵は扉の内側に付属しております。
●高密度パッキンを使用しているため、重量物を上に置いたまま保管するとパッキンのつぶれにより扉が開きづらくなることがございます。つぶれたパッキンは返品交換対象外ですので別途購入をお願いします。（型番は下記＜商品仕様＞参照）

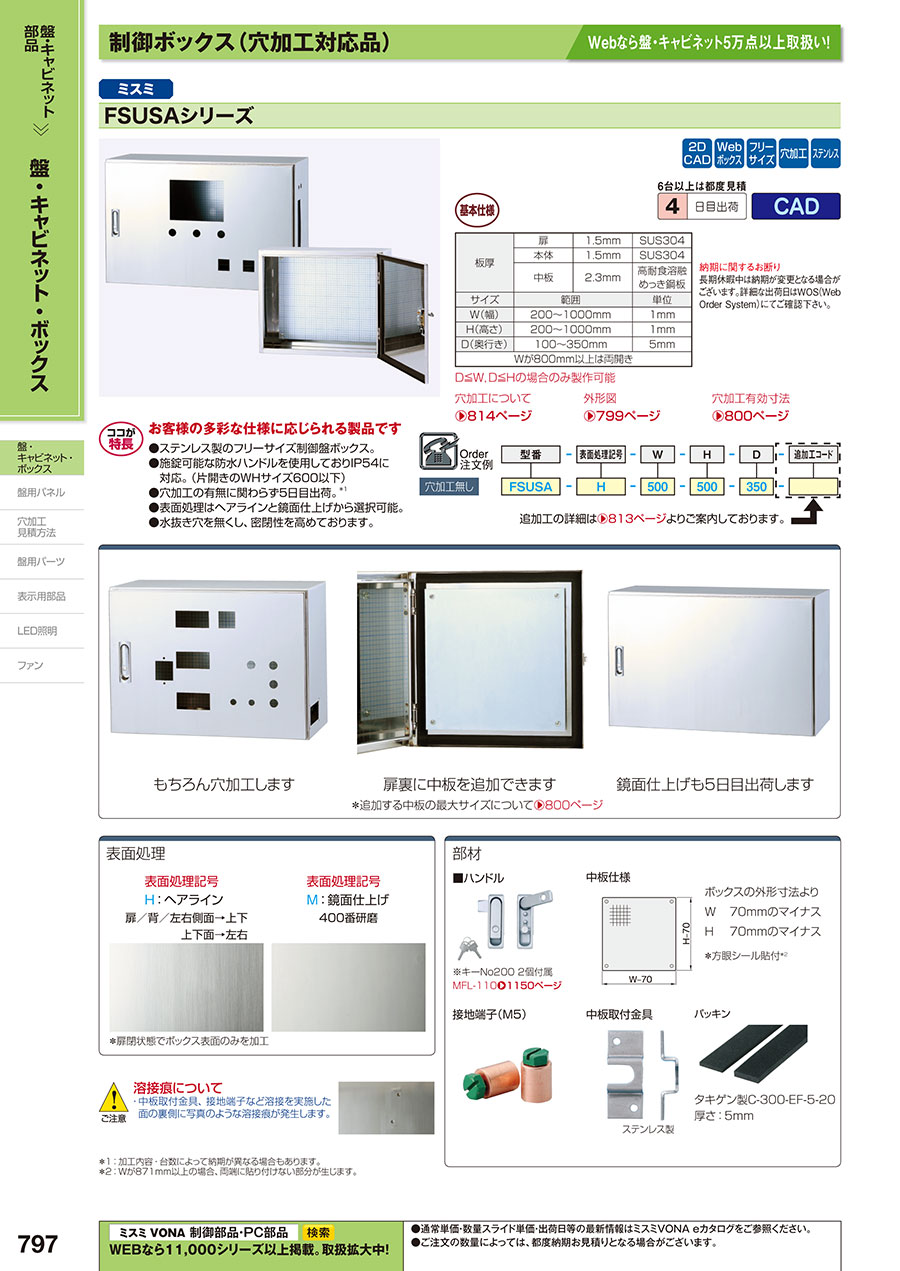

カタログ
商品担当おすすめ
【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル FSUSAシリーズのレビュー
制御盤
5
5.02022/07/30
操作盤や制御盤を製作するときに利用しています。
穴あけ加工が無料なのが魅力です。
また、穴あけ加工の指示もわかりやすいで...もっと読む
0人が参考にしています。
制御盤に使用
4
4.02019/05/28
こちらの商品のような寸法が既製品のものは日東工業などで販売がされていないので、今までは板金屋に注文をして作ってもらってい...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法、Web設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q塗装は可能ですか？
A
はい、可能です。但し、近似マンセル値2.5Y9/1（塗装記号：K）、近似マンセル値5Y7/1（塗装記号：G）の2色のみとなります。詳細はVONA制御部品・PC部品カタログの813ページをご参照ください。
Q材質の変更は可能ですか？
A
はい、可能です。但し、SUS318、SUS430の2種のみとなります。
詳細はVONA制御部品・PC部品カタログの813ページをご参照ください。
詳細はVONA制御部品・PC部品カタログの813ページをご参照ください。
