日本配電制御システム工業会ガイドラインラベル【5～100個入り】

日本配電制御システム工業会ガイドラインラベル
通常単価(税別)
1,700円～4,470円
税込単価
1,870円～4,917円
通常出荷日：5日目

感電危険や警告など、配電盤内に貼り付けて作業者に注意を促すための警告ラベルです。

  • 本商品は1P=5～100個入のパック商品となります。ご注文時の数量設定にご注意ください。

よく一緒に見られています

アースラベル

ミスミ

アースラベル
通常価格(税別)： 1,280円 (税込価格：1,408円)

通常出荷日：在庫品1日目

よく一緒に見られています

組み合わせ自由自在PLラベル

ミスミ

組み合わせ自由自在PLラベル
通常価格(税別)： 1,940円 (税込価格：2,134円)

通常出荷日：5 日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式サイズ
タテ×ヨコ
(単位：mm)		数量(1袋あたり)
HS-B-08110×1155枚(1枚×5シート)
HS-W-0830×15015枚(3枚×5シート)
HS-1-0830×26100枚(20枚×5シート)
HS-2-0830×26100枚(20枚×5シート)
HS-3-0818×26100枚(20枚×5シート)
HS-4-0830×26100枚(20枚×5シート)
HS-5-0818×26100枚(20枚×5シート)
HS-6-0835×4050枚(10枚×5シート)

概要仕様


型式種類用途
HS-B-08警告本体ラベル扉裏面に貼付
HS-W-08通電中立入り禁止ラベルキュービクル側面点検用扉の保護板の表に貼付
HS-1-08感電危険ラベル(保護板)保護板の表に貼付
HS-2-08感電危険ラベル(汎用)基板に貼付
HS-3-08水抜き穴ラベル水抜き穴部に貼付
HS-4-08接触危険ラベル基板に貼付
HS-5-08絶縁抵抗測定禁止ラベル弱電回路の端子部に貼付
HS-6-08活線工事禁止ラベル主幹ブレーカ部に貼付

型番リスト

表示件数
  • 1
    • 型番
    HS-1-08
    HS-2-08
    HS-3-08
    HS-4-08
    HS-5-08
    HS-6-08
    HS-B-08
    HS-W-08

    特徴

    寸法 横

    (mm)

    寸法 縦

    (mm)

    ラベル内容

    パック数量

    (個)

    		RoHS?最小発注数量
    保護板表(おもて)貼付
    26
    30
    感電危険ラベル（保護板）
    100
    10
    1パック

    100個入り

    基板貼付
    26
    30
    感電危険ラベル（汎用）
    100
    10
    1パック

    100個入り

    水抜き穴部貼付
    26
    18
    水抜き穴ラベル
    100
    10
    1パック

    100個入り

    基板貼付
    26
    30
    接触危険ラベル
    100
    10
    1パック

    100個入り

    弱電回路端子部貼付
    26
    18
    絶縁抵抗測定禁止ラベル
    100
    10
    1パック

    100個入り

    主幹ブレーカ部貼付
    40
    35
    活線工事禁止ラベル
    50
    10
    1パック

    50個入り

    扉裏面貼付
    115
    110
    警告本体ラベル
    5
    10
    1パック

    5個入り

    キュービクル側面点検用扉保護板表(おもて)貼付
    150
    30
    通電中立入り禁止ラベル
    15
    10
    1パック

    15個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,770円
    ( 3,047円 )
    5日目
    2,770円
    ( 3,047円 )
    5日目
    1,700円
    ( 1,870円 )
    5日目
    2,770円
    ( 3,047円 )
    5日目
    1,700円
    ( 1,870円 )
    5日目
    2,770円
    ( 3,047円 )
    5日目
    1,920円
    ( 2,112円 )
    5日目
    4,470円
    ( 4,917円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    感電危険や警告など、配電盤内に貼り付けて作業者に注意を促すための警告ラベルです。

    ご注意

    • 本商品は1P=5～100個入のパック商品となります。ご注文時の数量設定にご注意ください。
    日本配電制御システム工業会ガイドライン準拠ラベル

    ・被着体の表面の油・水・ほこり・汚れを除去した上で貼り付けてください。
    ・被着体はなるべく平面を選んでください。
    ・貼付後、ラベルを押さえしっかり密着させてください。
    ・極端に高温・多湿な場所での使用・保管は避けてください。

    材
    質    		表面ポリ塩化ビニル系フィルム
    粘着材アクリル系粘着材
    厚さ80±8μm
    使用温度範囲−20℃〜＋60℃
    最低作業温度15℃
    保存期間1年
    使用場所屋内

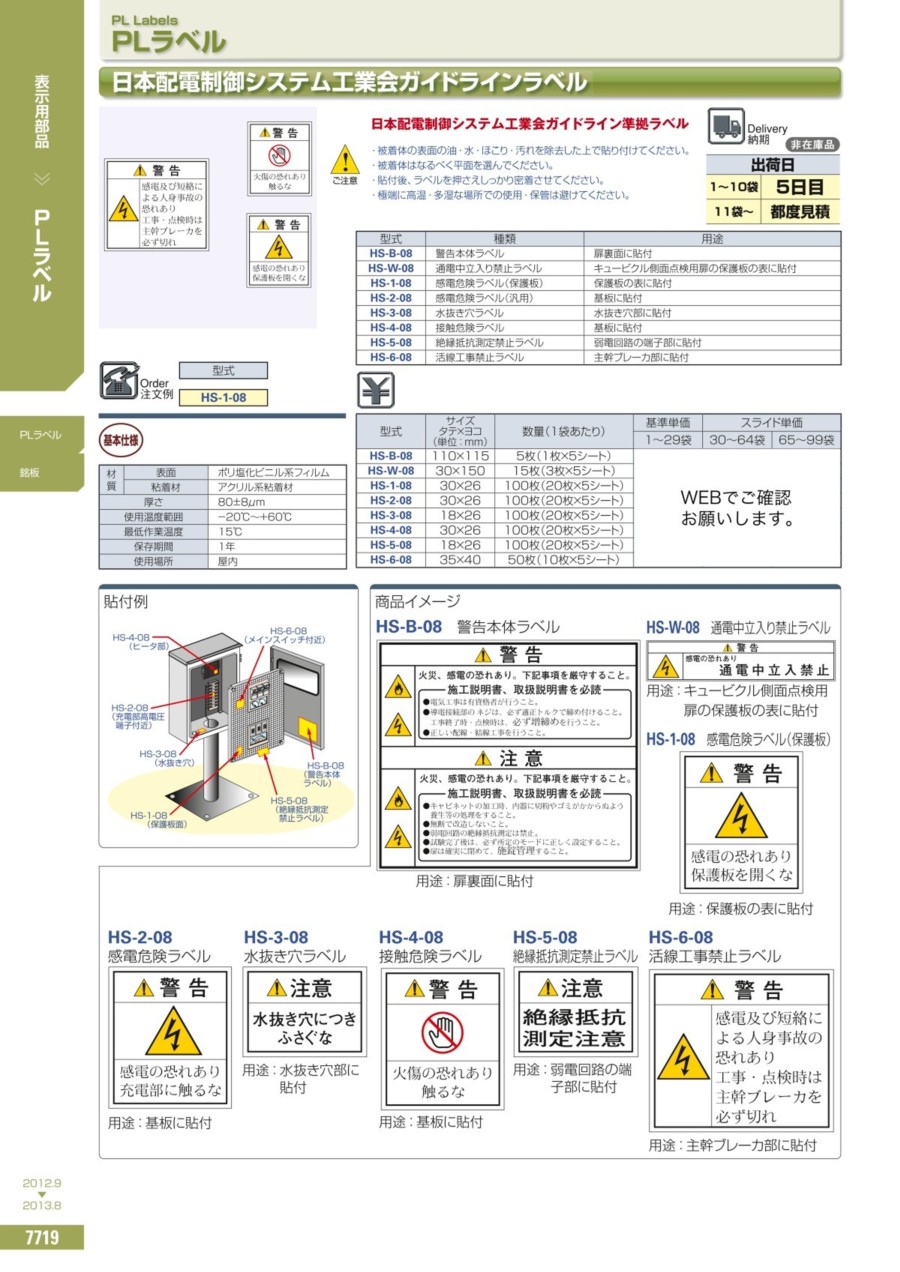

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
