組み合わせ自由自在PLラベル【25個入り】

数量スライド割引

3.6

平均満足度3.6

この商品のレビューをみる（3件）

通常単価(税別): 1,940円～5,790円

税込単価: 2,134円～6,369円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

PLラベル（シンボルマーク）

2.8

通常価格(税別)： 4,120円 (税込価格：4,532円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

PLラベル英文タイプ

通常価格(税別)： 4,850円 (税込価格：5,335円)

通常出荷日：在庫品1日目

ラベルフォーマット、注意喚起シンボル・シグナル用語、絵表示を自在に組み合わせる...

詳細情報を確認する

言語
日本語
パック数量 (個)
25

ご注意

本商品は1P=25個入のパック商品となります。ご注文時の数量設定にご注意ください。

未確定：候補が369型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

【組合せタイプ】
型式
BBDE

【組合せタイプ:25枚入り】

型式	サイズタテ×ヨコ (単位：mm)	数量
型式	サイズタテ×ヨコ (単位：mm)	数量
A＊＊＊	45×30	25枚入り (5枚 × 5シート)
D＊＊＊	30×45
B＊＊＊	60×40
E＊＊＊	40×60
C＊＊＊	90×60
F＊＊＊	60×90

【自由設定文タイプ:100枚入り】

型式	サイズタテ×ヨコ (単位：mm)	数量
型式	サイズタテ×ヨコ (単位：mm)	数量
A＊＊Z	45×30	100枚入り (5枚 × 20シート)
D＊＊Z	30×45
B＊＊Z	60×40
E＊＊Z	40×60
C＊＊Z	90×60
F＊＊Z	60×90

概要仕様

組み合わせ自由自在PLラベル型式指定方法

※アルファベット４文字で
型式を指定します。

組合せタイプ／自由設定文タイプ型式事例		※組合せには制限があります。 7716ページを参照ください。


型式：EEMU	型式：FEFL	型式：EHJN

型式：EFLP	型式：EBQV	型式：EBTF

型式：BBDE	型式：BEDF	型式：BBKO

型式：BBEI	型式：BBQS	型式：BGDD

型式：CBDH	型式：CADG	型式：CBHZ （自由設定文タイプの例です。）

型式：CERW
※印刷の関係上、実物とは色が多少異なります。

接着強度について

タイプ	永久接着　強粘着タイプ
主用途	フィルムラベル　ステッカー用
主成分	ポリアクリル酸エステル共重合体
特性	初期接着力、粘着力に優れ、広範囲の被着体に良好な接着力を示します。凝集力が高く、糊切れが良く、自動貼にも適性があります。長い実績があり、品質的安定性に優れております。
粘着力	1,300g／ステンレス　500g／ポリエチレン試験片を、幅25mm、長さ250mmに断ち、テストパネルに貼付し、2kgのローラーを、300mm／分の速度で、１往復し圧着する。 20分経過後、テストパネルに対し90度の角度で引き剥がす。この時に加わる力を測定する。
保持力	10,000秒以上／ステンレス　試験片を、幅25mm、長さ150mmに断ち、テストパネルに25mm×25mmの面積を2kgのローラーで、300mm／分の速度で、１往復し圧着する。20分経過後、テストパネルの一端を固定し垂直に吊り下げ、試験片の一端に１kgの荷重をかけ、ズリ落ちるまでの時間を測定する。(温度40℃ 湿度65％RH)
ループタック	1,200g／ステンレス　試験片を、幅25mm、長さ150mmに断ち、円周100mmのループ状にし、テストパネルを水平に固定した面に上部より、ループの上端をテストパネルまで、300mm／分の速度で、20mmに成るまで圧着する。反転して引き剥がす時に加わる力を測定する。
サイクルテスト	浮き、剥がれ、無し／ステンレス　試験片を、テストパネルに貼付し、24時間経過後、－30℃　24時間→20℃　65％　2時→70℃　65％　24時間→20℃　65％２時間の雰囲気を３サイクル後。
耐熱性	浮き、剥がれ、無し／ステンレス　試験片を、テストパネルに貼付し、24時間経過後、120℃の雰囲気に７日間放置後。
耐寒性	浮き、剥がれ、無し／ステンレス　試験片を、テストパネルに貼付し、24時間経過後、－30℃の雰囲気に30日間放置後。
耐候性	浮き、剥がれ、無し／ステンレス　試験片を、テストパネルに貼付し、24時間経過後、ウェザーメーターに400時間経過後。
備考	表面基材　：ポリエステルフィルム50μを使用。テスト方法：JIS Z 1529　に準じる。

◎上記表中に記載されている数値は、測定の一例であり、保証値ではありません。

組合せタイプ注文可能型式
>>7714ページの定型パターンの組合せで22,000種以上のラベルが考えられますが、規格・ガイドラインに準じた組み合わせ自由自在PLラベルは、下記型式となります。下記以外の組合せに関しては「自由設定文タイプ」をご利用ください。各規格・ガイドラインに対応しないラベルとなりますので使用の際はご注意ください。

ラベルフォーマット	型式
A	ABDD ACFL AEDE AEMT AGDG AHEI	ABDE ACJN AEDF AEMU AGDD AHFL	ABDG ACLP AEDG AEQI AGJN AHHM	ABEI ACMT AEDH AEQJ AGJR AHIM	ABEJ ACMW AEEJ AEQX AGKN AHLP	ABQI ADDD AEFL AESY AGKO AHLU	ABQS ADEJ AEFN AETF AGLP AHMU	ACDE ADQP AEJN AFLP AGRX AHQW	ACDG AEDD AEMO AFQP AHDG AHRW
B	BBDD BBMT BCJN BEDD BEMU BFQQ BGQQ BHLU	BBDE BBQT BCKO BEDF BEQQ BFQS BGQV BHQU	BBDG BBQI BCLP BEDG BERW BGDD BGRW BHMO	BBEI BBQS BCQS BEEI BFDG BGDG BHDE BHMT	BBEJ BBQV BDDD BEEJ BFDH BGFL BHEI BHQL	BBFL BCDD BDDG BEFL BFJN BGJN BHFL BHQR	BBJN BCDG BDKL BEJL BFKN BGKO BHJN	BBKO BCDH BDQI BEMO BFKO BGLP BHKO	BBLP BCEJ BEBA BEMT BFLP BGMU BHLP
C	CADG CBJL CCQQ CEDD CEMU CFJL CGAQ CGKO CHGM	CBBA CBJN CDBA CEBA CEQJ CFJN CGAS CGLP CHJN	CBDD CBPA CDDD CEDE CEQL CFKL CGBB CGQV CHLP	CBDE CBQI CDEJ CEDF CEQN CFKN CGDG CHAR CHMO	CBDG CBQL CDFL CEFL CEQQ CFKO CGDD CHDD CHQR	CBDH CBQS CDJL CEDG CERW CFLP CGEJ CHDG	CBEI CBQU CDKO CEJU CEQS CFQP CGFL CHEI	CBEJ CCDH CDLP CELP CFDG CFQQ CGJN CHEJ	CBFL CCJN CDQJ CEMT CFHM CFRH CGKL CHFL
D	DBDD DBQV DDDD DEEI DEQN DFEJ DGJN DHJN	DBDE DBSG DDDG DEEJ DEQR DFJN DGLP DHMU	DBDF DBTF DDQI DEFL DEQS DFKO DGTF DHQP	DBDG DCFL DDTF DEJN DESY DFKL DHDD DHQR	DBDH DCML DDQJ DEJS DETF DFLP DHDE DHQU	DBKO DDLP DEBA DEML DEDG DFQO DHDG DHQJ	DBQI DCMO DEBB DEMT DFDD DFQV DHEJ DHSY	DBQL DCMU DEDD DEMU DFDG DFJU DHFL DHJU	DBQO DCTF DEDE DEQI DFDH DGFL DHJL
E	EADE EBQV EEDE EEQJ EFLP EHDG	EBDD ECDG EEDG EEQL EFMU EHFL	EBDE EBTF EEEJ EEQO EFQL EHJN	EBDG ECKO EEFL EEQQ EFQS EHMT	EBFL ECLR EEJN EFDD EGQL EHMU	EBKO EDEJ EELP EFDG EBQQ EHQO	EBQL EDJN EEMO EFDH EEQR EHQV	EBQO EDRW EEMT EFEJ EHDD EEQR	EBQU EEBB EEMU EFJN EHDE EHTL
F	FADG FBTF FEDD FEQR FGJN	FBBB FCJN FEDG FEQW FGLU	FBDE FCRW FEEJ FEQX FGQL	FBDH FDDG FEFK FFDE FFKL	FBEJ FDJN FEFL FFDG FHDD	FBFL FDMO FEGM FFIM FHDE	FBQL FDMT FEMT FFLP FHEJ	FBQS FDNQ FEMU FFMU FHFQ	FBQV FDSY FEQL FFQL FHJN

型番リスト

表示件数

...

型番

寸法横

(mm)

寸法縦

(mm)

RoHS?

最小発注数量

-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
45	30	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り
-	-	10	1パック 25個入り

通常単価(税別) (税込単価)	通常出荷日

1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
1,940円 ( 2,134円 )	5日目
5,280円 ( 5,808円 )	5日目
5,280円 ( 5,808円 )	5日目
5,280円 ( 5,808円 )	5日目
5,280円 ( 5,808円 )	5日目
5,280円 ( 5,808円 )	5日目
5,280円 ( 5,808円 )	5日目

...

基本情報

基本情報

ラベルフォーマット、注意喚起シンボル・シグナル用語、絵表示を自在に組み合わせることができる警告ラベルです。

ご注意

本商品は1P=25個入のパック商品となります。ご注文時の数量設定にご注意ください。

【ココが特長】
●あらかじめ用意したパターンの組合せで選択可能なためご注文時に図面は不要です。
●1袋からご注文可能です。（※組合せタイプ25枚入り/自由設定文タイプ100枚入り）

【基本仕様】

表面材質		アルミ蒸着PET
印刷	組合せタイプ	耐候性インク
印刷	自由設定文タイプ	シルクスクリーン

【ご注意】
・被着体の表面の油・水・ほこり・汚れを除去した上で貼り付けてください。
・被着体はなるべく平面を選んでください。
・貼付後、ラベルを押さえしっかり密着させてください。
・極端に高温・多湿な場所での使用・保管は避けてください。

自由設定文タイプ(100個入り)は特注にてお見積もりいたします！
下記窓口へ型番と文字情報をお知らせください。
見積もり依頼例：　型式 - 自由設定文（上段8文字まで、下段8文字まで）
　　　　　　　　　　　CBHZ - つまずき危険＼障害物があり
　　　　　　　　　　　※上段と下段は＼で区切ります。＼は印刷されません。
ミスミボックス特注見積センター：box@misumi.co.jp

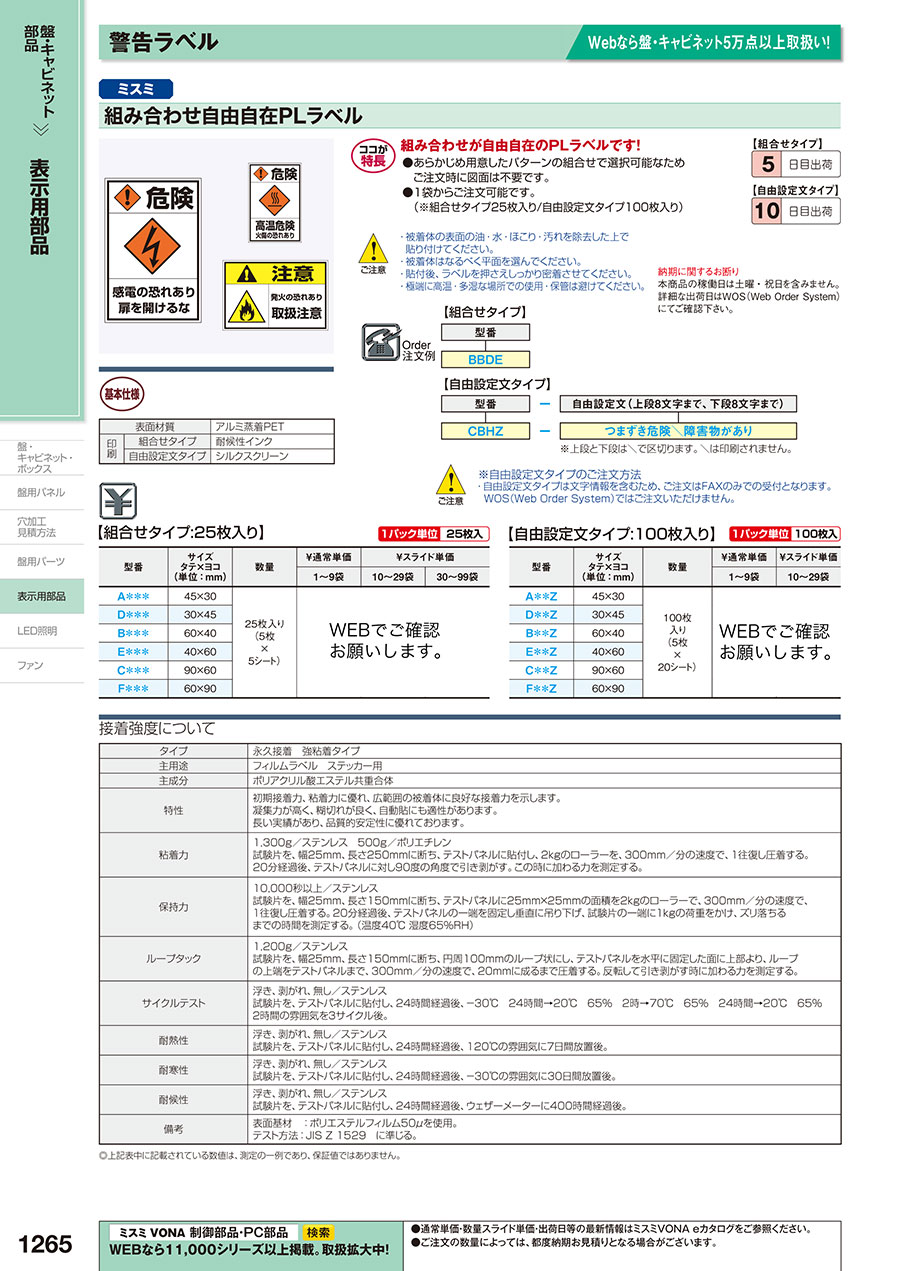

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
