複数の彫刻銘板をWeb上で設計し、一括で型番を発行することができ、アクリル製とアルミ製から選ぶことが可能な銘板です。

規格表

【ココが特長】
Web設計銘板のご利用で、下記項目（①②③④）毎の一括型番発行が可能です。
①タイトル銘板
②ネームプレートとダルマ銘板
③スナップスイッチ銘板とスイッチ記名板
④ネームプレート（アルミ）
【 Web設計銘板ご利用に関するご注意】
①②③④の商品を同時に設計することはできません。同一項目内で設計を完了ください。
Web設計銘板の操作方法及び注意事項は下記の「共通仕様」タブをご参照ください。
設計内容が正しくない場合、弊社より再設計をお願いする場合がございますのでご了承ください。
Web設計銘板はコチラから
Web銘板 / アクリル彫刻銘板:関連画像
【基本仕様】
シリーズタイトル銘板ネームプレートダルマ銘板スナップスイッチ銘板スイッチ記名板ネームプレート
タイプTLA·TLBTZA·TZBDRMA·DRMBSZA·SZBPZA·PZBAZA·AZB
銘板画像
材質透明アクリル(裏面白地塗装)アクリル(乳白色)アルミニウム
難燃規格ー94-HBー
厚さ2.0mm(L寸150〜290mm)
3.0mm(L寸300〜400mm)		2.0mm
(TZA H寸5.0mmは1.0mm)		2.0mm2.0mm1.0mm0.8mm
加工方法裏面からの彫刻・墨入れ表面からの彫刻・墨入れ
書体丸ゴシック体 ※1
文字色黒／赤 ※2
文字配列H／L寸センター振分けH／L寸センター振分けF／W寸センター振分け下記図面参照H／L寸センター振分けH／L寸センター振分け
裏面
両面テープ
有無		両面テープ貼付け
(※左右取付穴2-φ3.5を開ける
場合は両面テープなし)		両面テープ貼付けなしなしなし両面テープ貼付け
加工可能文字日本語版キーボードで入力できる文字　※Web設計銘板で保存できる文字のみ ※3
[ ! ] ※1. 記載以外の書体は標準対応しておりません。
※2. 何れか一色でのご指定となります。
※3. 全角文字のみとなります。
何れも、特注対応しておりません。
[ ! ] 下地色は白のみとなります。

    規格表

    【ココが特長】
    Web設計銘板のご利用で、下記項目（①②③④）毎の一括型番発行が可能です。
    ①タイトル銘板
    ②ネームプレートとダルマ銘板
    ③スナップスイッチ銘板とスイッチ記名板
    ④ネームプレート（アルミ）
    【 Web設計銘板ご利用に関するご注意】
    ①②③④の商品を同時に設計することはできません。同一項目内で設計を完了ください。
    Web設計銘板の操作方法及び注意事項は下記の「共通仕様」タブをご参照ください。
    設計内容が正しくない場合、弊社より再設計をお願いする場合がございますのでご了承ください。
    Web設計銘板はコチラから
    Web銘板 / アクリル彫刻銘板:関連画像
    【基本仕様】
    シリーズタイトル銘板ネームプレートダルマ銘板スナップスイッチ銘板スイッチ記名板ネームプレート
    タイプTLA·TLBTZA·TZBDRMA·DRMBSZA·SZBPZA·PZBAZA·AZB
    銘板画像
    材質透明アクリル(裏面白地塗装)アクリル(乳白色)アルミニウム
    難燃規格ー94-HBー
    厚さ2.0mm(L寸150〜290mm)
    3.0mm(L寸300〜400mm)    		2.0mm
    (TZA H寸5.0mmは1.0mm)    		2.0mm2.0mm1.0mm0.8mm
    加工方法裏面からの彫刻・墨入れ表面からの彫刻・墨入れ
    書体丸ゴシック体 ※1
    文字色黒／赤 ※2
    文字配列H／L寸センター振分けH／L寸センター振分けF／W寸センター振分け下記図面参照H／L寸センター振分けH／L寸センター振分け
    裏面
    両面テープ
    有無    		両面テープ貼付け
    (※左右取付穴2-φ3.5を開ける
    場合は両面テープなし)    		両面テープ貼付けなしなしなし両面テープ貼付け
    加工可能文字日本語版キーボードで入力できる文字　※Web設計銘板で保存できる文字のみ ※3
    [ ! ] ※1. 記載以外の書体は標準対応しておりません。
    ※2. 何れか一色でのご指定となります。
    ※3. 全角文字のみとなります。
    何れも、特注対応しておりません。
    [ ! ] 下地色は白のみとなります。

    選定サポート情報：ボックス

    • 単価(税別)
      -円
    • 合計(税別)
      -円
      (税込価格：-円)
    • 出荷日
      -
      (参考出荷日：-円)
    数量：
    概要仕様
    外形図

    タイトル銘板

     （単位：mm）
    TLAタイプ（文字一段）■左右取付穴オプション
    TLBタイプ（文字二段）
    銘板サイズ・加工可能文字数
    ■タイトル銘板　TLA・TLBタイプ
    （単位：mm）
    タイプL
    H    		150160170180190200210220230240250260270280290300310320330340350360370380390400標準文字
    高さA
    TLA1510101112121314141516171718191920212223232424252627279
    20889101011121213131415151616171818191920202121222212
    2567788991010111112121313141415151616171718181915
    3056677888991010111111121213131414151515161618
    3555566777889991010101111121212131314141421
    404455566677788899910101011111112121225
    454455566677788899910101011111112121225
    503344455566677788899910101011111130
    TLB1514151617181920212223242526272829303132333435363738395
    2013141515161718192021222324252526272829303132333435356
    2511121313141516171718192021212223242525262728292930317.5
    3010101112121314141516171718191920212222232424252627279
    35889101111121313141515161717181919202021222223242410.5
    40889101011121213131415151616171818191920202121222212
    45889101011121213131415151616171818191920202121222212
    5067788991010111112121313141415151616171718181915
    ■左右取付穴（2-φ3.5）追加オプション
    オプション料金＋60円

    ネームプレート・ダルマ銘板

     （単位：mm）
    ネームプレート
    TZAタイプ（文字一段）TZBタイプ（文字二段）
    Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
    銘板サイズ・加工可能文字数
    ■ネームプレート　TZA・TZBタイプ
    （単位：mm）
    タイプL
    H    		101520253035404550556065707580859095100標準文字
    高さA
    TZA5479111315171921−−−−−−−−−−3
    8−34689111315171921232426283032334
    10−34679111214151719212122242628294.5
    12−24578101113141516181920222325275
    15−24578101113141516181920222325275
    20−24578101113141516181920222325275
    TZB12−34689111315171921232426283032334
    15−34679111214151719212122242628294.5
    20−24578101113141516181920222325275
    ダルマ銘板
    DRMAタイプ
    （文字一段）    		DRMBタイプ
    （文字二段）
    Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
    銘板サイズ・加工可能文字数
    ■ダルマ銘板　DRMA・DRMBタイプ
    （単位：mm）
    タイプサイズ(単位：mm)加工可能
    文字数    		標準文字
    高さA    		自重(g)
    φDWHC(F)
    DRMA2222.530402513843
    DRMA2525.5354527.51494.54
    DRMA3030.5405030141055
    DRMB2222.530402513843
    DRMB2525.5354527.51494.54
    DRMB3030.5405030141055

    スナップスイッチ銘板・スイッチ記名板

     （単位：mm）
    スナップスイッチ銘板
    SZAタイプSZBタイプ
    Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
    銘板サイズ・加工可能文字数
    ■スナップスイッチ銘板　SZA・SZB(φ12.5)
    （単位：mm）
    タイプ加工可能文字数標準文字高さ
    SZAA44
    B44
    SZBA44
    B44
    C44
    スイッチ記名板
    PZAタイプ（文字一段）PZBタイプ（文字二段）
    Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
    銘板サイズ・加工可能文字数
    ■スイッチ記名板　PZA・PZB
    （単位：mm）
    タイプ加工可能文字数標準文字高さ
    PZAA45
    PZBA45
    B45

    共通事項

    加工文字について
    ・全角の日本語、アルファベット、数字が記入できます。
    ・空白（スペース）を開ける場合は「＿（全角アンダーバー）」を入力ください。①記入例参照
    ・文字二段タイプ選択時、片段を空白にしたい場合は、「＿（全角アンダーバー）」を入力ください。②記入例参照

    ①記入例
      指定文字  株式会社＿ミスミ
    刻印文字株式会社　ミスミ
    ②記入例
    指定文字（１段目）株式会社ミスミ
    刻印文字（１段目）株式会社ミスミ
    指定文字（２段目）＿
    刻印文字（２段目）
    設計履歴について
    ・生成した型式の仕様、加工文字の確認は以下の方法で可能です。
    ①Web設計銘板にログインし、「設計履歴（旧銘板設計キャビネット）」をクリック
    ②ミスミ商品型式欄に該当型式を記入
    ③型式を検索
    ④CSVをダウンロード
    その他
    ・生成した型番は、ユーザーIDに関わらず発注可能です。見積・発注方法は>>こちら
    ・製品のCADデータはご用意がございません。
    Web見積方法は（>>こちら）

    関連リンク

    特注お見積もりについて
    標準品で指定できない仕様及び寸法に該当しない製作可否のご相談を承っています。
    例
    ・文字数３段仕様
    ・穴径変更
    FAXでご注文の場合
    ■TZA15-20-ご希望の文字
    ■赤文字の場合
    　赤文字での注文は末尾に「-CC」をつけてください。
    　ご注文例）TZA15-20-ご希望の文字-CC
    ■2段でご注文の場合
    　上段と下段の間にハイフン（/）をつけてください。
    　ご注文例）TZA15-90-(上段)ご希望の文字/(下段)ご希望の文字
     Web設計銘板のご利用方法
    ■ご注意ください。
    Web設計銘板にて取得された型番以外でご注文された場合、ご注文は無効となります。
    ご注文確定後に無効のご連絡をさせていただく場合がございますので、予めご了承ください。
    日本語・英数字以外の言語や機種依存文字は製作データが文字化けするため、製作いたしかねます。
    ご希望の際は、ボックス見積りセンターへ図面を送付ください。
    ボックス見積りセンター　mail:box@misumi.co.jp

    Web設計銘板のご利用方法
    Web銘板 / アクリル彫刻銘板:外形図

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

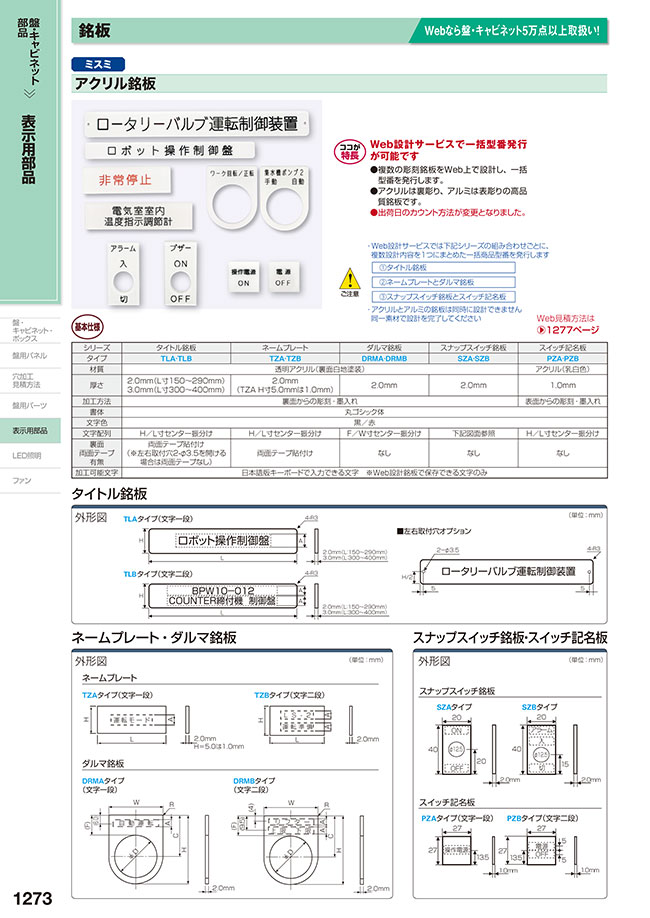

    EC-1273

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
