絶縁支持台【6個入り】
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,387円～2,783円特別価格
- 税込単価
- 2,626円～3,061円特別価格
バリエーション豊富。【特長】・銅バー用の絶縁支持台で。・標準タイプ：M6または...
詳細情報を確認する- 材質
- ポリプロピレン（絶縁部）
- 色
- 黒
- パック数量 (個)
- 6
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。 販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。 注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| MJSD20-6P |
| タイプ名 | 型式 | 絶縁部高さ | 最大径 | ネジ径 | 締付トルク | 自重 | |
| (mm) | (mm) | ボルト | ナット | (N・m) | (g/個) | ||
| 標準タイプ | MJSD20-6P | 20 | 22 | — | M6×7 | 4〜5 | 9 |
| MJSD24-6P | 24 | 29 | — | M6×8 | 12 | ||
| MJSD32S-6P | 32 | 22 | — | M6×8 | 11 | ||
| MJSD20T-6P | 20 | 22 | M6×13 | M6×7 | 12 | ||
| MJSD24T-6P | 24 | 29 | M6×13 | M6×8 | 15 | ||
| MJSD32ST-6P | 32 | 22 | M6×13 | M6×8 | 14 | ||
| MJSD32-6P | 32 | 39 | — | M8×10 | 8〜10 | 28 | |
| MJSD32T-6P | 32 | 39 | M8×20 | M8×10 | 36 | ||
| パネル直付タイプ | MJSD24P-6P | 24 | 29 | M5×5 | M5×6.5 | 2.2〜2.8 | 15 |
| MJSD24SP-6P | 24 | 22 | 12 | ||||
| MJSD32SP-6P | 32 | 22 | 14 | ||||
概要仕様
使用例
外形図
| （単位：mm） | |||
| 標準タイプ（M6ネジ） | 標準タイプ（M8ネジ） | ||
| MJSD20-6P | MJSD20T-6P | MJSD32-6P | MJSD32T-6P |
 |  |  |  |
| パネル直付タイプ（M5ネジ） | （単位：mm） | ||
| MJSD24-6P | MJSD24T-6P | MJSD24P-6P | MJSD24SP-6P |
 |  |  |  |
| MJSD32S-6P | MJSD32ST-6P | MJSD32SP-6P | 連結取付可能 |
 |  |  |  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,684円 ( 2,952円 ) | 在庫品1日目当日出荷可能 |
2,684円 ( 2,952円 ) | 在庫品1日目当日出荷可能 |
2,761円 ( 3,037円 ) | 在庫品1日目当日出荷可能 |
2,387円1,432円 ( 1,575円 ) | 在庫品1日目当日出荷可能 |
2,387円 ( 2,626円 ) | 在庫品1日目当日出荷可能 |
2,761円 ( 3,037円 ) | 在庫品1日目当日出荷可能 |
2,783円 ( 3,061円 ) | 在庫品1日目当日出荷可能 |
2,629円 ( 2,892円 ) | 在庫品1日目当日出荷可能 |
2,552円1,531円 ( 1,684円 ) | 在庫品1日目当日出荷可能 |
2,629円 ( 2,892円 ) | 在庫品1日目当日出荷可能 |
2,783円 ( 3,061円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バリエーション豊富。
【特長】
・銅バー用の絶縁支持台で。
・標準タイプ：M6またはM8のナットーナット、ボルトーナットタイプ
・パネル直付タイプ：M5のボルトーナットタイプ
・パネル直付タイプはボルト部が短くなっておりますので、固定高さが必要な場合連結してお使いいただけます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。 販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。 注文停止中の商品は、再入荷時期の目途が立っておりません。
【ココが特長】
バリエーションが豊富！
●銅バー（商品ページ）用の絶縁支持台です。
●標準タイプ：M6またはM8のナットーナット、ボルトーナットタイプ。
パネル直付タイプ：M5のボルトーナットタイプ。
●パネル直付タイプはボルト部が短くなっておりますので、 固定高さが必要な場合連結してお使いいただけます。
バリエーションが豊富！
●銅バー（商品ページ）用の絶縁支持台です。
●標準タイプ：M6またはM8のナットーナット、ボルトーナットタイプ。
パネル直付タイプ：M5のボルトーナットタイプ。
●パネル直付タイプはボルト部が短くなっておりますので、 固定高さが必要な場合連結してお使いいただけます。
【基本仕様】
| 材 質 | 絶縁部 | ポリプロピレン(黒色) |
| ボルト・ナット部 | スチール(亜鉛メッキ 三価クロメート処理) | |
| 絶縁電圧 | 600V | |
| 耐電圧 | 2500V 1分間 | |
| 難燃グレード | UL-94 HB | |
| 耐熱温度 | 90℃ | |

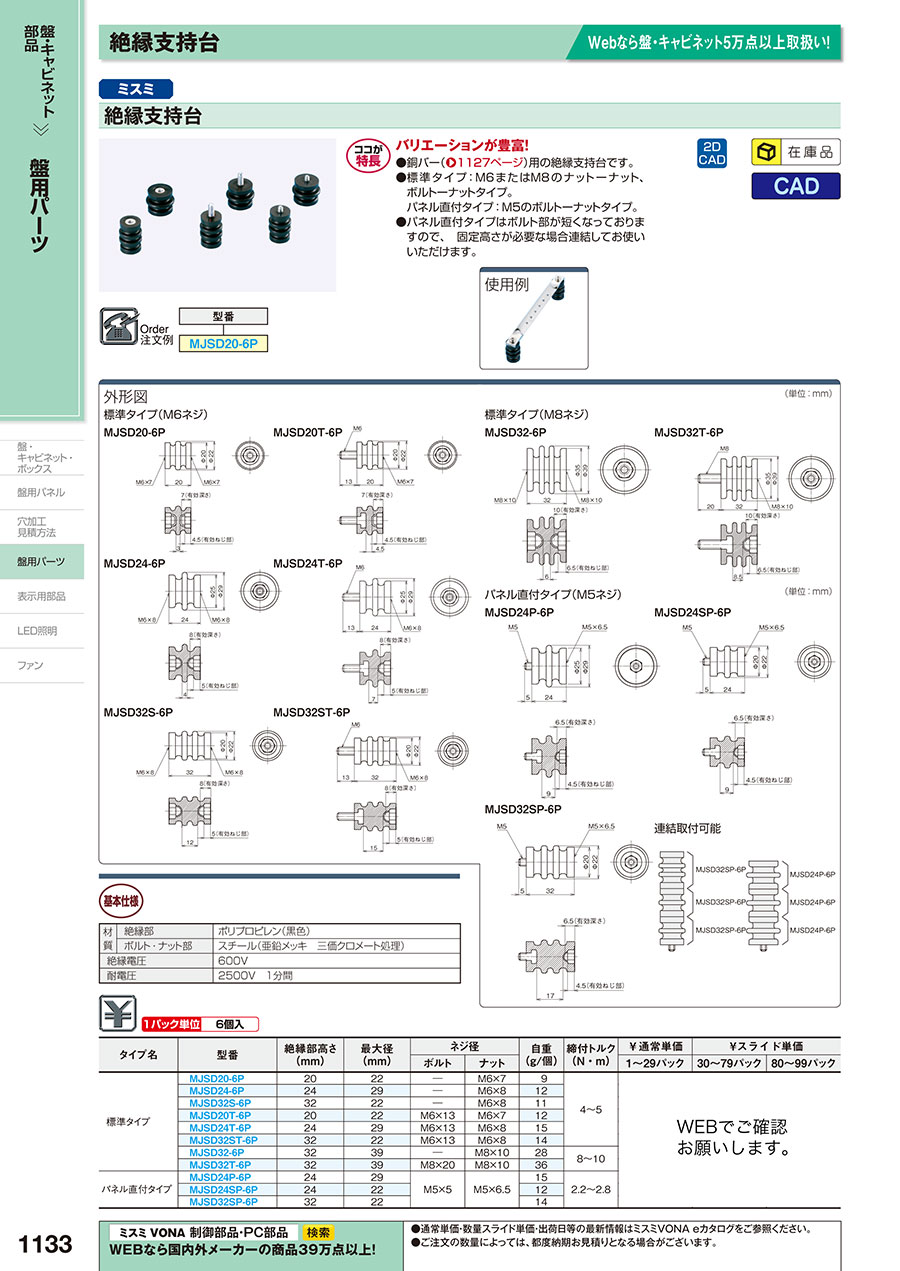

カタログ
絶縁支持台のレビュー
アースバー
5
5.02022/11/30
制御盤内のアースバーの取り付けに使用しました。今回こちらの商品使用の指示があり購入しましたがとても良い商品だと思います。
0人が参考にしています。
アースバーの支持台
5
5.02022/06/13
止めねじの長さが短くて、板金に止めてもねじが飛び出なくて助かっています。
0人が参考にしています。
制御盤
4
4.02021/07/28
小ロットでの使用が多いので重宝しています。
バリエーションも多いので助かります。
0人が参考にしています。
アースバーの取りつけ
4
4.02021/02/24
簡易に取りつけれて便利であった。
取り付け穴がM4などもあるとよい。
0人が参考にしています。
制御盤内の電源分岐銅バー固定用
5
5.02020/05/07
制御盤内の電源分岐銅バー固定用に購入しました。おねじ、めねじなど形状も数種類あり、毎回購入していました。今回廃番になるよ...もっと読む
