DINレール（スチール導電性タイプ）

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【ココが特長】スチール製の導電性DINレールもご用意！・定尺1000mmを追加いたしました・面倒なDI...

詳細を確認

3.73.7

よく一緒に見られています

ミスミ

ＤＩＮレール

通常価格(税別)： 198円 (税込価格：218円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

DINレール（アルミタイプ）取付穴 4.5×25長穴 MRB

通常価格(税別)： 1,179円 (税込価格：1,297円)

通常出荷日：在庫品1日目

未確定：候補が92型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

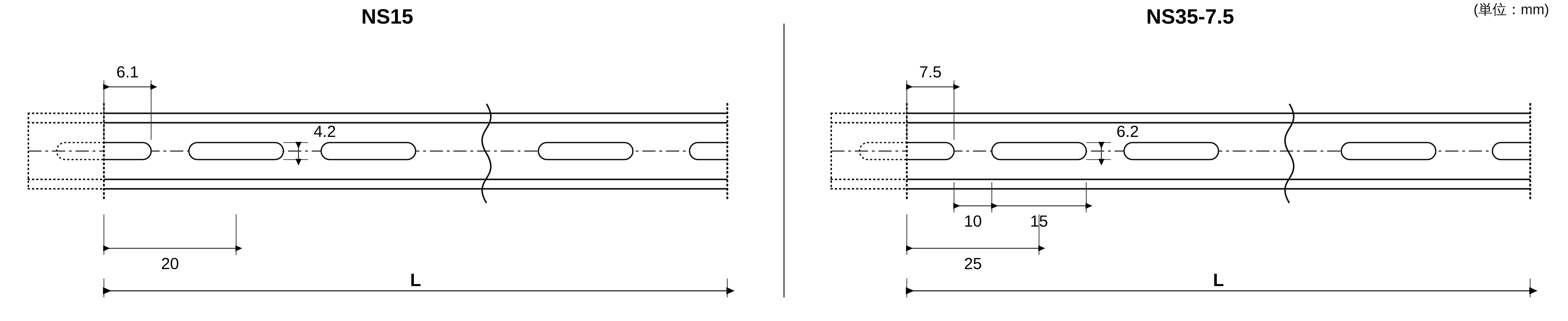

外形図

（単位：mm）
NS15	NS35-7.5

[ ! ] 定尺品、カット品とも、レール端からの寸法は一定ではありません。穴位置が都度変わる可能性がございます。 ※JIS-C-2812規格に準拠しています。 [ ! ] レール端から長穴までの寸法指定はできません。特注対応しておりません。 [ ! ] DINレールカッターはご用意がございません。 [ ! ] 適合するエンドキャップはご用意がございません。

規格表

在庫品

型式

NS15

非在庫品

型式	−	全長L
NS35-7.5	−	105

【基本仕様】

	NS15	NS35-7.5
材質	スチール
材質記号	dc01（SPCC冷間圧延鋼板）
表面処理	亜鉛、三価クロムメッキ
推奨取付ネジサイズ	M4	M6
RoHS	非対応

[ ! ] 切断面は材質のままとなります。
[ ! ] 防錆処理、長穴位置指定、各角部R処理、何れも対応しておりません。

定尺品規格表

在庫品
●定尺500mm、1000mm

型式	全長L	幅W	高さH	自重
型式	（mm）	（mm）	（mm）	（g）
NS15	500	15	5.5	73
NS15-1000	1000	15	5.5	146
NS35-7.5	500	35	7.5	162
NS35-7.5-1000	1000	35	7.5	324

[ ! ] NS15は全長L500mm、NS15-1000は全長Lが1000mmとなります。

カット品規格表

非在庫品
■ 全長Lを65～495mmまで5mm毎で指定可能

型式	全長L （mm）	自重（g）
NS15-65	65	9
NS15-70	70	10
NS15-75	75	11
NS15-80	80	12
NS15-85	85	12
NS15-90	90	13
NS15-95	95	14
NS15-100	100	15
NS15-105	105	15
NS15-110	110	16
NS15-115	115	17
NS15-120	120	18
NS15-125	125	18
NS15-130	130	19
NS15-135	135	20
NS15-140	140	20
NS15-145	145	21
NS15-150	150	22
NS15-155	155	23
NS15-160	160	23
NS15-165	165	24
NS15-170	170	25
NS15-175	175	26
NS15-180	180	26
NS15-185	185	27
NS15-190	190	28
NS15-195	195	28
NS15-200	200	29

型式	全長L （mm）	自重（g）
NS15-205	205	30
NS15-210	210	31
NS15-215	215	31
NS15-220	220	32
NS15-225	225	33
NS15-230	230	34
NS15-235	235	34
NS15-240	240	35
NS15-245	245	36
NS15-250	250	37
NS15-255	255	37
NS15-260	260	38
NS15-265	265	39
NS15-270	270	39
NS15-275	275	40
NS15-280	280	41
NS15-285	285	42
NS15-290	290	42
NS15-295	295	43
NS15-305	305	45
NS15-310	310	45
NS15-315	315	46
NS15-320	320	47
NS15-325	325	47
NS15-330	330	48
NS15-335	335	49
NS15-340	340	50

型式	全長L （mm）	自重（g）
NS15-345	345	50
NS15-350	350	51
NS15-355	355	52
NS15-360	360	53
NS15-365	365	53
NS15-370	370	54
NS15-375	375	55
NS15-380	380	55
NS15-385	385	56
NS15-390	390	57
NS15-395	395	58
NS15-400	400	58
NS15-405	405	59
NS15-410	410	60
NS15-415	415	61
NS15-420	420	61
NS15-425	425	62
NS15-430	430	63
NS15-435	435	64
NS15-440	440	64
NS15-445	445	65
NS15-450	450	66
NS15-455	455	66
NS15-460	460	67
NS15-465	465	68
NS15-470	470	69

型式	全長L （mm）	自重（g）
NS15-475	475	69
NS15-480	480	70
NS15-485	485	71
NS15-490	490	72
NS15-495	495	72
NS35-7.5-250	250	81

型番リスト

表示件数

型番

全長 L

(mm)

ねじ穴径 M

(mm)

長穴サイズ L

(mm)

寸法指定・固定

備考

寸法幅 W

(mm)

寸法高さ H

(mm)

RoHS?

最小発注数量

500	M4	12.2	定尺品	取付穴：4.2×12.2長穴	15	5.5	10	1個
65	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
70	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
75	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
80	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
85	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
90	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
95	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
100	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
1000	M4	12.2	定尺品	取付穴：4.2×12.2長穴	15	5.5	10	1個
105	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
110	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
115	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
120	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
125	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
130	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
135	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
140	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
145	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
150	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
155	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
160	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
165	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
170	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
175	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
180	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
185	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
190	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
195	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
200	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
205	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
210	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
215	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
220	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
225	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
230	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
235	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
240	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
245	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
250	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
255	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
260	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
265	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
270	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
275	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
280	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
285	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
290	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
295	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
305	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
310	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
315	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
320	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
325	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
330	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
335	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
340	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
345	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
350	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個
355	M4	12.2	カット品	取付穴：4.2×12.2長穴	15	5.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,428円 ( 1,571円 )	在庫品1日目当日出荷可能
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,254円 ( 1,379円 )	3日目
1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,549円 ( 1,704円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,550円 ( 1,705円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,551円 ( 1,706円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目
1,875円 ( 2,063円 )	3日目

基本情報

基本情報

【ココが特長】
スチール製の導電性DINレールもご用意！
・定尺1000mmを追加いたしました
・面倒なDINレールの切断もおまかせください
　65～495mmまで5mm毎で全長Lを指定可能です
・バリのないキレイな切断面です
・長さ指定タイプが3日目出荷になりました

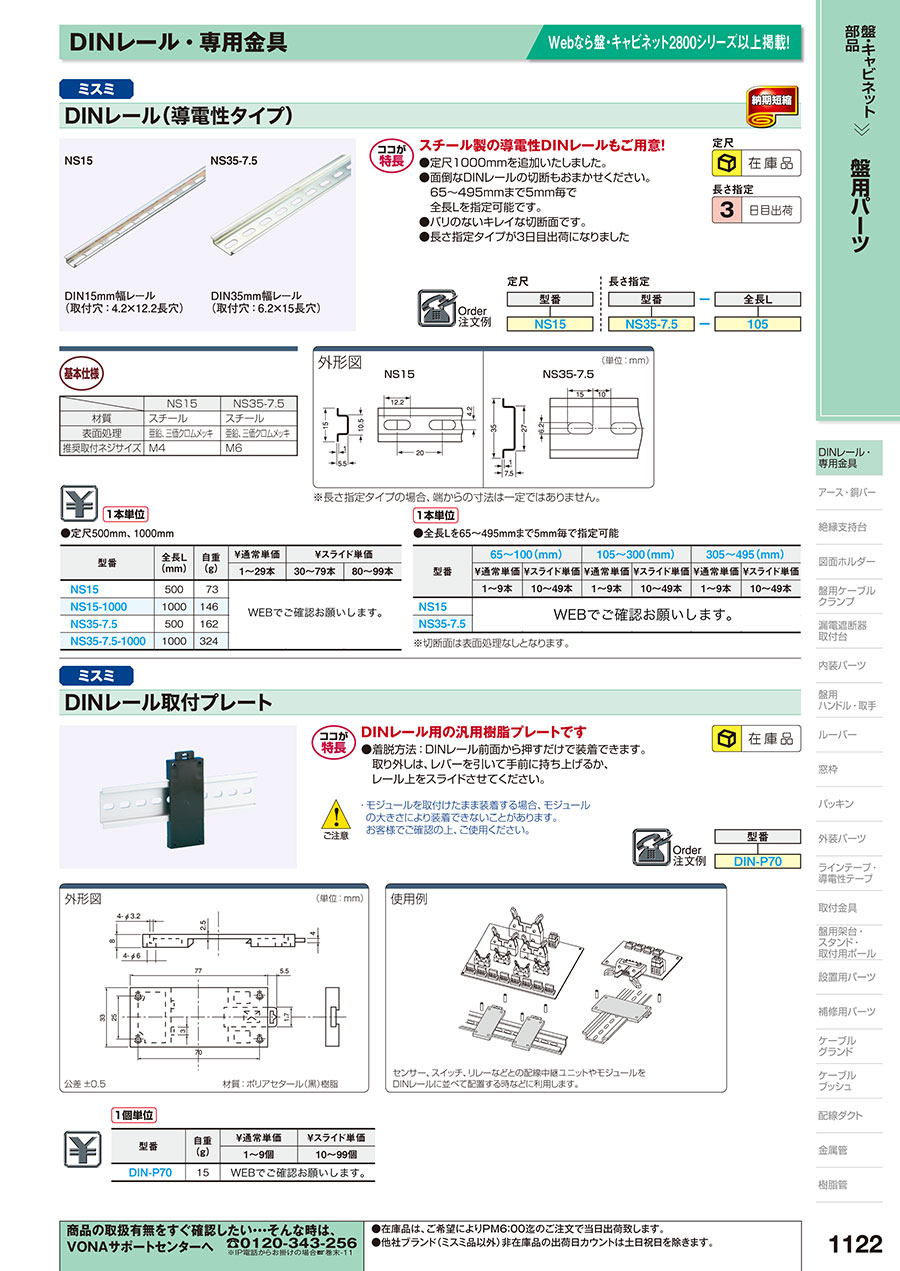

カタログ
