DINレール（アルミタイプ）取付穴 4.5×25長穴 MRB

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（55件）

この商品のFAQをみる（3件）

通常単価(税別): 1,179円～1,805円

税込単価: 1,297円～1,986円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＤＩＮレール

4.4

通常価格(税別)： 198円 (税込価格：218円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

DINレール（アルミタイプ）取付穴 5.5×8長穴 MRA

4.7

通常価格(税別)： 1,216円 (税込価格：1,338円)

通常出荷日：在庫品1日目

【ココが特長】スタンダードなアルミDINレール・低価格を実現したミスミオリジナ...

詳細情報を確認する

レール種類
ＤＩＮレール
穴タイプ
長穴
穴位置タイプ
穴位置固定
材質
A6063S-T5
表面処理
白アルマイト
洗浄方法
洗浄無し
特性・用途
該当なし
環境対応
RoHS対応（10物質）
ねじ穴径 M (mm)
M4
寸法幅 W (mm)
35
寸法高さ H (mm)
7.3

未確定：候補が89型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

（単位：mm）

[ ! ] レール端からの寸法は一定ではありません。穴位置が都度変わる可能性がございます。
[ ! ] JIS-C-2812規格に準拠しています。
[ ! ] DINレールカッターはご用意がございません。
[ ! ] 適合するエンドキャップはご用意がございません。　

規格表

型式	−	全長L
MRB	−	1000

■全長Lを65~495mmまで5mm毎、600mmを指定可能。
　定尺品は全長L 1000mm。

型式	全長L （mm）	自重（g）	在庫
MRB-65	65	11	非在庫
MRB-70	70	12
MRB-75	75	12
MRB-80	80	13
MRB-85	85	14
MRB-90	90	15
MRB-95	95	16
MRB-100	100	16
MRB-105	105	17
MRB-110	110	18
MRB-115	115	19
MRB-120	120	20
MRB-125	125	20
MRB-130	130	21
MRB-135	135	22
MRB-140	140	23
MRB-145	145	24
MRB-150	150	24
MRB-155	155	25
MRB-160	160	26
MRB-165	165	27
MRB-170	170	28
MRB-175	175	28
MRB-180	180	29

型式	全長L （mm）	自重（g）	在庫
MRB-185	185	30	非在庫
MRB-190	190	31
MRB-195	195	32
MRB-200	200	32
MRB-205	205	33
MRB-210	210	34
MRB-215	215	35
MRB-220	220	36
MRB-225	225	36
MRB-230	230	37
MRB-235	235	38
MRB-240	240	39
MRB-245	245	40
MRB-250	250	40
MRB-255	255	41
MRB-260	260	42
MRB-265	265	43
MRB-270	270	44
MRB-275	275	44
MRB-280	280	45
MRB-285	285	46
MRB-290	290	47
MRB-295	295	48

型式	全長L （mm）	自重（g）	在庫
MRB-300	300	48	非在庫
MRB-305	305	49
MRB-310	310	50
MRB-315	315	51
MRB-320	320	52
MRB-325	325	52
MRB-330	330	53
MRB-335	335	54
MRB-340	340	55
MRB-345	345	56
MRB-350	350	56
MRB-355	355	57
MRB-360	360	58
MRB-365	365	59
MRB-370	370	60
MRB-375	375	60
MRB-380	380	61
MRB-385	385	62
MRB-390	390	63
MRB-395	395	64
MRB-400	400	64

型式	全長L （mm）	自重（g）	在庫
MRB-405	405	65	非在庫
MRB-410	410	66
MRB-415	415	67
MRB-420	420	68
MRB-425	425	68
MRB-430	430	69
MRB-435	435	70
MRB-440	440	71
MRB-445	445	72
MRB-450	450	72
MRB-455	455	73
MRB-460	460	74
MRB-465	465	75
MRB-470	470	76
MRB-475	475	76
MRB-480	480	77
MRB-485	485	78
MRB-490	490	79
MRB-495	495	80
MRB-600	600	100
MRB-1000	1000	159	在庫

概要仕様

切断面

型番リスト

表示件数

型番

全長 L

(mm)

寸法指定・固定

RoHS?

最小発注数量

65	カット品	10	1個
70	カット品	10	1個
75	カット品	10	1個
80	カット品	10	1個
85	カット品	10	1個
90	カット品	10	1個
95	カット品	10	1個
100	カット品	10	1個
1000	定尺品	10	1個
105	カット品	10	1個
110	カット品	10	1個
115	カット品	10	1個
120	カット品	10	1個
125	カット品	10	1個
130	カット品	10	1個
135	カット品	10	1個
140	カット品	10	1個
145	カット品	10	1個
150	カット品	10	1個
155	カット品	10	1個
160	カット品	10	1個
165	カット品	10	1個
170	カット品	10	1個
175	カット品	10	1個
180	カット品	10	1個
185	カット品	10	1個
190	カット品	10	1個
195	カット品	10	1個
200	カット品	10	1個
205	カット品	10	1個
210	カット品	10	1個
215	カット品	10	1個
220	カット品	10	1個
225	カット品	10	1個
230	カット品	10	1個
235	カット品	10	1個
240	カット品	10	1個
245	カット品	10	1個
250	カット品	10	1個
255	カット品	10	1個
260	カット品	10	1個
265	カット品	10	1個
270	カット品	10	1個
275	カット品	10	1個
280	カット品	10	1個
285	カット品	10	1個
290	カット品	10	1個
295	カット品	10	1個
300	カット品	10	1個
305	カット品	10	1個
310	カット品	10	1個
315	カット品	10	1個
320	カット品	10	1個
325	カット品	10	1個
330	カット品	10	1個
335	カット品	10	1個
340	カット品	10	1個
345	カット品	10	1個
350	カット品	10	1個
355	カット品	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,257円 ( 1,383円 )	3日目
1,257円 ( 1,383円 )	3日目
1,258円 ( 1,384円 )	3日目
1,258円 ( 1,384円 )	3日目
1,258円 ( 1,384円 )	3日目
1,259円 ( 1,385円 )	3日目
1,259円 ( 1,385円 )	3日目
1,259円 ( 1,385円 )	3日目
1,179円 ( 1,297円 )	在庫品1日目当日出荷可能
1,314円 ( 1,445円 )	3日目
1,315円 ( 1,447円 )	3日目
1,315円 ( 1,447円 )	3日目
1,315円 ( 1,447円 )	3日目
1,316円 ( 1,448円 )	3日目
1,316円 ( 1,448円 )	3日目
1,316円 ( 1,448円 )	3日目
1,317円 ( 1,449円 )	3日目
1,317円 ( 1,449円 )	3日目
1,317円 ( 1,449円 )	3日目
1,318円 ( 1,450円 )	3日目
1,318円 ( 1,450円 )	3日目
1,318円 ( 1,450円 )	3日目
1,318円 ( 1,450円 )	3日目
1,319円 ( 1,451円 )	3日目
1,319円 ( 1,451円 )	3日目
1,319円 ( 1,451円 )	3日目
1,320円 ( 1,452円 )	3日目
1,320円 ( 1,452円 )	3日目
1,320円 ( 1,452円 )	3日目
1,321円 ( 1,453円 )	3日目
1,321円 ( 1,453円 )	3日目
1,321円 ( 1,453円 )	3日目
1,321円 ( 1,453円 )	3日目
1,322円 ( 1,454円 )	3日目
1,322円 ( 1,454円 )	3日目
1,322円 ( 1,454円 )	3日目
1,323円 ( 1,455円 )	3日目
1,323円 ( 1,455円 )	3日目
1,323円 ( 1,455円 )	3日目
1,324円 ( 1,456円 )	3日目
1,324円 ( 1,456円 )	3日目
1,324円 ( 1,456円 )	3日目
1,325円 ( 1,458円 )	3日目
1,325円 ( 1,458円 )	3日目
1,325円 ( 1,458円 )	3日目
1,325円 ( 1,458円 )	3日目
1,326円 ( 1,459円 )	3日目
1,326円 ( 1,459円 )	3日目
1,326円 ( 1,459円 )	3日目
1,535円 ( 1,689円 )	3日目
1,536円 ( 1,690円 )	3日目
1,536円 ( 1,690円 )	3日目
1,536円 ( 1,690円 )	3日目
1,537円 ( 1,691円 )	3日目
1,537円 ( 1,691円 )	3日目
1,537円 ( 1,691円 )	3日目
1,537円 ( 1,691円 )	3日目
1,538円 ( 1,692円 )	3日目
1,538円 ( 1,692円 )	3日目
1,538円 ( 1,692円 )	3日目

基本情報

基本情報

【ココが特長】
スタンダードなアルミDINレール
・低価格を実現したミスミオリジナルのDINレールです
・面倒なDINレールの切断もおまかせください
　65～600mmまで5mm毎で全長Lを指定可能です

【基本仕様】

材質	アルミ（Ａ6063Ｓ-Ｔ５）
表面処理	アルマイト処理
推奨取付ネジサイズ	M4

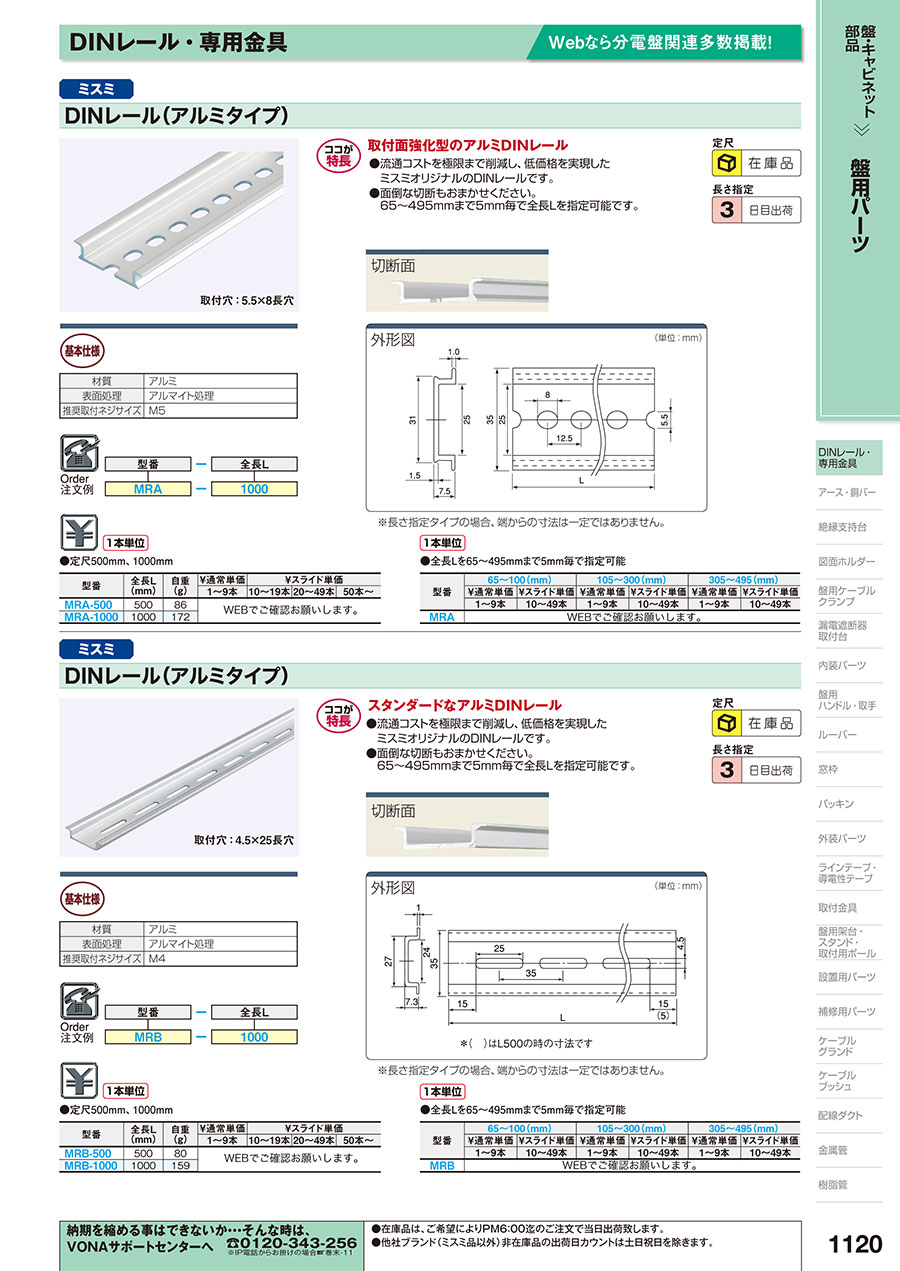

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
絶縁支持台
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DINレール（アルミタイプ）取付穴 4.5×25長穴 MRBのレビュー

4.6平均満足度：4.655件のレビュー

星5
65%
星4
31%
星3
4%
星2
0%
星1
0%

高評価レビュー

制御盤

満足度：4.02023/09/19

出入りの商社はM5用のものを納入して来るので気に入らなかったがミスミさんはM4用の穴で安価なので良いです。品質は問題あり...もっと読む

1人が参考にしています。

制御盤製作

満足度：5.02018/07/05

安物の場合機器を取り付けた時ロックが弱くずれたりするが盤3面の製作で使用したが問題なかったレールに刻印もなく良い

2人が参考にしています。

制御盤

満足度：4.02023/09/19

出入りの商社はM5用のものを納入して来るので気に入らなかったがミスミさんはM4用の穴で安価なので良いです。品質は問題あり...もっと読む

1人が参考にしています。

制御盤の部品取り付けにて使用

満足度：4.02019/10/01

制御盤内の部品の取り付けにて使用しています。形状、材質についても使用上において問題はありませんでした。カット品も良い...もっと読む

1人が参考にしています。

制御盤内の配線

満足度：5.02018/12/17

指定寸法にカットしていただけて助かっています。カット面もきれいで問題ありません。

1人が参考にしています。

装置組立

満足度：4.02023/07/22

他のメーカーだと購入本数が箱単位でした。数本のみ必要だったので非常に助かりました。

0人が参考にしています。

55件全て見る

よくあるご質問（FAQ）

QMRB-1000に対応しているDINレール用カッターの型番を教えてください。

申し訳ございません。専用品のご用意はございません。

QMRB-1000に合うDINレールのエンドキャップは何になりますか。

DVC-35K（https://jp.misumi-ec.com/vona2/detail/222005855537/?PNSearch=DVC-35K&HissuCode=DVC-35K&searchFlow=suggest2products&Keyword=DVC-35K）を推奨いたします。

QMRB-500の長穴の位置指定をしてのカットはできますか。

申し訳ございません。当シリーズは端からの寸法は一定ではありません。
