プラスチック製端子台ボックス ケーブルクランプなしタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,789円～2,821円
- 税込単価
- 1,968円～3,103円
【ココが特長】耐薬品性を持つ端子台ボックスです！●端子台とボックスを一体化した...
詳細情報を確認する未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

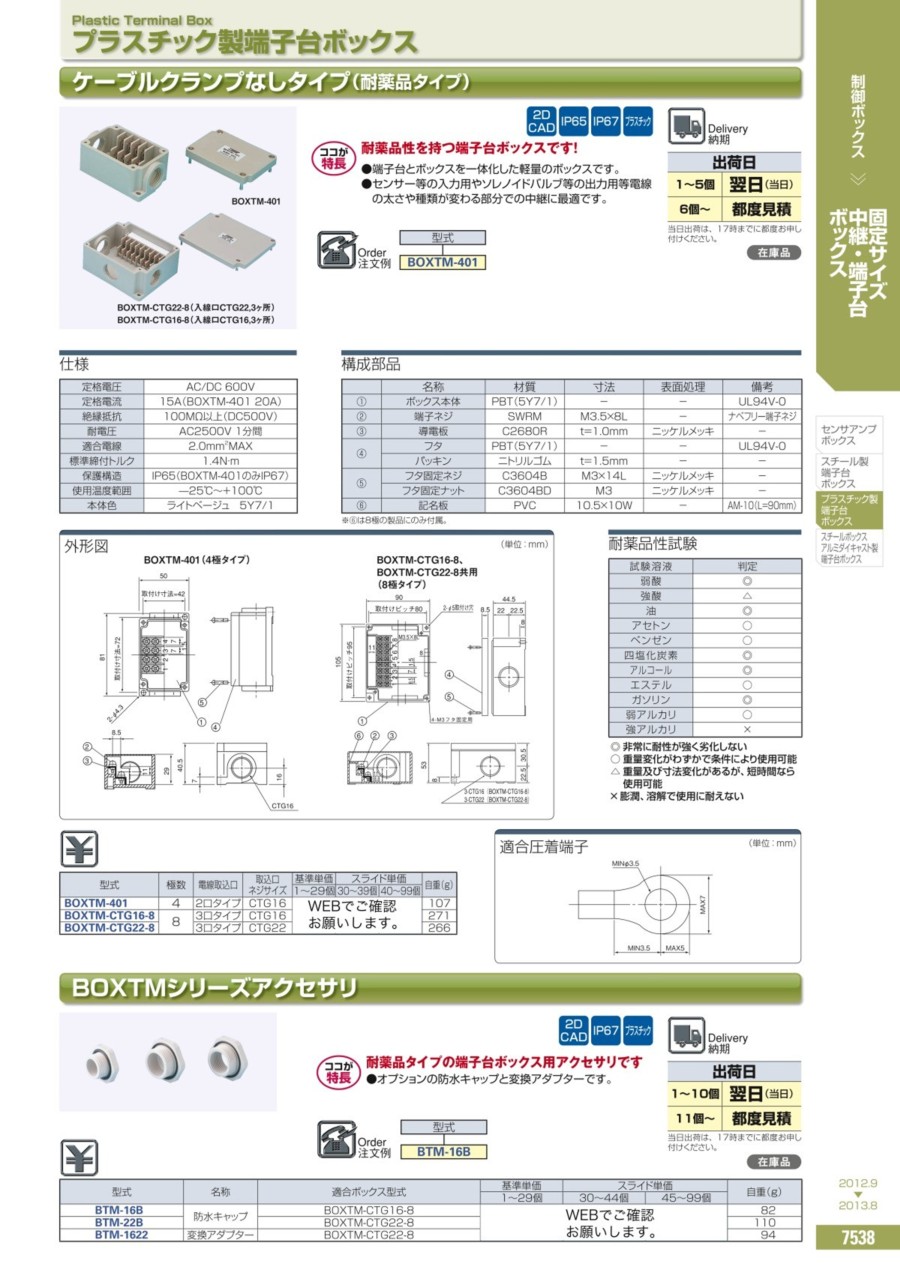

商品仕様
規格表
| 型式 |
| BOXTM-401 |
| 型式 | 極数 | 電線取込口 | 取込口 ネジサイズ | 自重(g) |
| BOXTM-401 | 4 | 2口タイプ | CTG16 | 107 |
| BOXTM-CTG16-8 | 8 | 3口タイプ | CTG16 | 271 |
| BOXTM-CTG22-8 | 3口タイプ | CTG22 | 266 |
概要仕様
外形図 | （単位：mm） |
| BOXTM-401（4極タイプ） | BOXTM-CTG16-8、BOXTM-CTG22-8共用（8極タイプ） |
 |  |
適合圧着端子 | （単位：mm） |
 | |
仕様
| 定格電圧 | AC/DC 600V |
| 定格電流 | 15A(BOXTM-401 20A) |
| 絶縁抵抗 | 100MΩ以上(DC500V) |
| 耐電圧 | AC2500V 1分間 |
| 適合電線 | 2.0mm2MAX |
| 標準締付トルク | 1.4N·ｍ |
| 保護構造 | IP65(BOXTM-401のみIP67) |
| 使用温度範囲 | —25℃〜＋100℃ |
| 本体色 | ライトベージュ 5Y7/1 |
構成部品
※⑥は8極の製品にのみ付属。
| 名称 | 材質 | 寸法 | 表面処理 | 備考 | |
| ① | ボックス本体 | PBT(5Y7/1) | − | − | UL94V-0 |
| ② | 端子ネジ | SWRM | M3.5×8L | − | ナベフリー端子ネジ |
| ③ | 導電板 | C2680R | t=1.0mm | ニッケルメッキ | − |
| ④ | フタ | PBT(5Y7/1) | − | − | UL94V-0 |
| パッキン | ニトリルゴム | t=1.5mm | − | − | |
| ⑤ | フタ固定ネジ | C3604B | M3×14L | ニッケルメッキ | − |
| フタ固定ナット | C3604BD | M3 | ニッケルメッキ | − | |
| ⑥ | 記名板 | PVC | 10.5×10W | − | AM-10(L=90mm) |
耐薬品性試験
◎ 非常に耐性が強く劣化しない
○ 重量変化がわずかで条件により使用可能
△ 重量及び寸法変化があるが、短時間なら使用可能
× 膨潤、溶解で使用に耐えない
| 試験溶液 | 判定 |
| 弱酸 | ◎ |
| 強酸 | △ |
| 油 | ◎ |
| アセトン | ○ |
| ベンゼン | ○ |
| 四塩化炭素 | ◎ |
| アルコール | ◎ |
| エステル | ○ |
| ガソリン | ◎ |
| 弱アルカリ | ○ |
| 強アルカリ | × |
○ 重量変化がわずかで条件により使用可能
△ 重量及び寸法変化があるが、短時間なら使用可能
× 膨潤、溶解で使用に耐えない
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,789円 ( 1,968円 ) | 在庫品1日目当日出荷可能 |
2,821円 ( 3,103円 ) | 在庫品1日目当日出荷可能 |
2,821円 ( 3,103円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【ココが特長】
耐薬品性を持つ端子台ボックスです！
●端子台とボックスを一体化した軽量のボックスです。
●センサー等の入力用やソレノイドバルブ等の出力用等電線の太さや種類が変わる部分での中継に最適です。
ご注意
- 22年1月に販売終了予定品となります。在庫状況により終了時期は多少変更の可能性があります。
【ココが特長】
耐薬品性を持つ端子台ボックスです！
●端子台とボックスを一体化した軽量のボックスです。
●センサー等の入力用やソレノイドバルブ等の出力用等電線の太さや種類が変わる部分での中継に最適です。
耐薬品性を持つ端子台ボックスです！
●端子台とボックスを一体化した軽量のボックスです。
●センサー等の入力用やソレノイドバルブ等の出力用等電線の太さや種類が変わる部分での中継に最適です。
