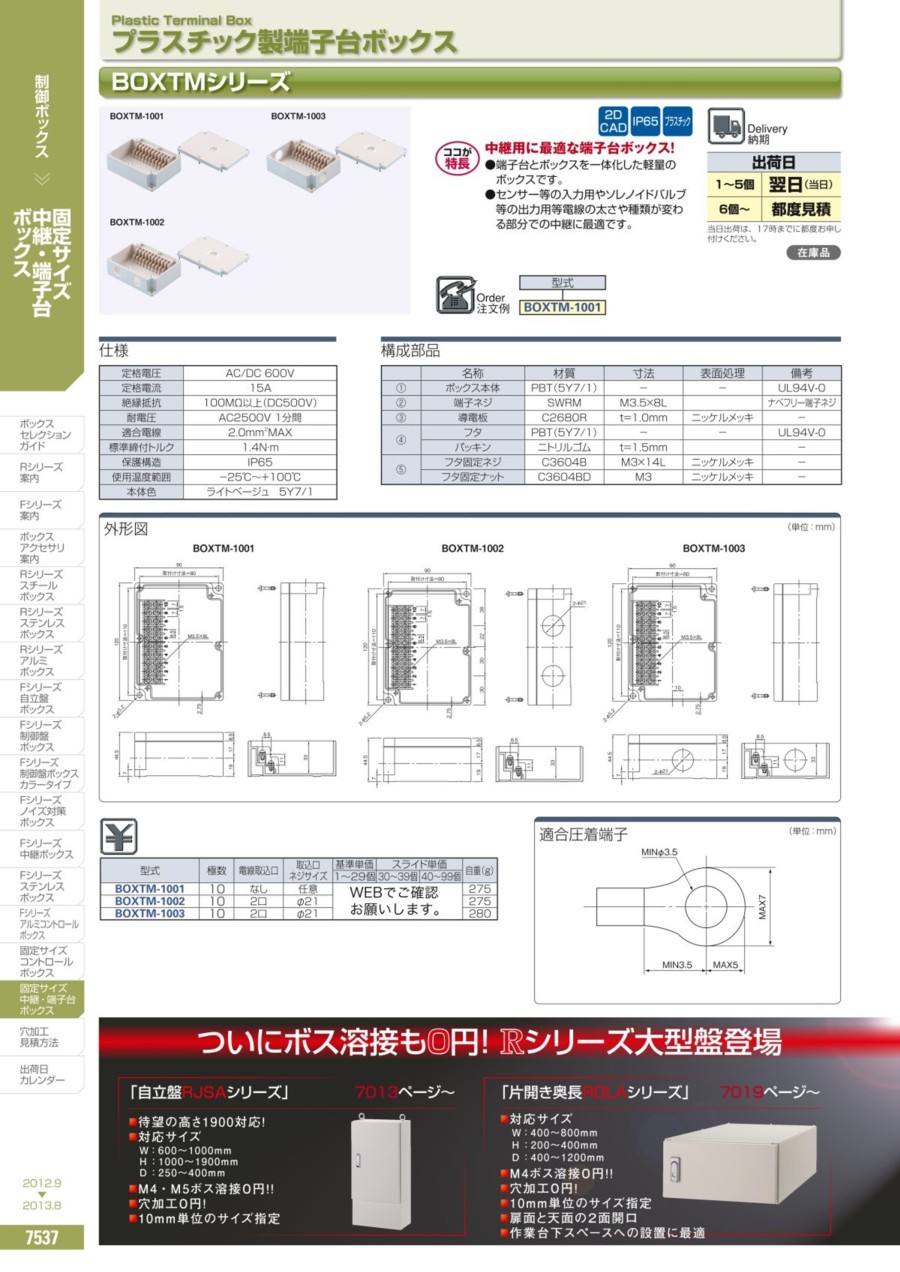

プラスチック製端子台ボックス BOXTMシリーズ

プラスチック製端子台ボックス BOXTMシリーズ
  • プラスチック製端子台ボックス BOXTMシリーズ
  • プラスチック製端子台ボックス BOXTMシリーズ
  • プラスチック製端子台ボックス BOXTMシリーズ
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
BOXTM-1001
型式極数電線取込口取込口
ネジサイズ		自重(g)
BOXTM-100110なし任意275
BOXTM-1002102口φ21275
BOXTM-1003102口φ21280

概要仕様

外形図

 （単位：mm）
BOXTM-1001BOXTM-1002BOXTM-1003
プラスチック製端子台ボックス BOXTMシリーズ:外形図プラスチック製端子台ボックス BOXTMシリーズ:外形図プラスチック製端子台ボックス BOXTMシリーズ:外形図

適合圧着端子

（単位：mm）
プラスチック製端子台ボックス BOXTMシリーズ:関連画像
仕様
定格電圧AC/DC 600V
定格電流15A
絶縁抵抗100MΩ以上(DC500V)
耐電圧AC2500V 1分間
適合電線2.0mm2MAX
標準締付トルク1.4N·ｍ
保護構造IP65
使用温度範囲−25℃〜＋100℃
本体色ライトベージュ　5Y7/1
構成部品
 名称材質寸法表面処理備考
①ボックス本体PBT(5Y7/1)−−UL94V-0
②端子ネジSWRMM3.5×8L ナベフリー端子ネジ
③導電板C2680Rt=1.0mmニッケルメッキ−
④フタPBT(5Y7/1)−−UL94V-0
パッキンニトリルゴムt=1.5mm −
⑤フタ固定ネジC3604BM3×14Lニッケルメッキ−
フタ固定ナットC3604BDM3ニッケルメッキ−

型番リスト

表示件数
  • 1
    • 型番
    BOXTM-1001
    BOXTM-1002
    BOXTM-1003
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,561円
    ( 2,817円 )
    在庫品1日目当日出荷可能
    2,818円
    ( 3,100円 )
    在庫品1日目当日出荷可能
    2,818円
    ( 3,100円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【ココが特長】
    中継用に最適な端子台ボックス！
    ●端子台とボックスを一体化した軽量のボックスです。
    ●センサー等の入力用やソレノイドバルブ等の出力用等電線の太さや種類が変わる部分での中継に最適です。

    【ココが特長】
    中継用に最適な端子台ボックス！
    ●端子台とボックスを一体化した軽量のボックスです。
    ●センサー等の入力用やソレノイドバルブ等の出力用等電線の太さや種類が変わる部分での中継に最適です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    プラスチック製端子台ボックス BOXTMシリーズのレビュー
    4.3平均満足度：4.33件のレビュー
    配線の中継に使用
    5
    満足度：5.02021/08/04
    設備作製時、どうしても配線の接続部が見えてしまうため、 この端子台ボックスで綺麗にまとめられます。
    0人が参考にしています。
    お手軽
    4
    満足度：4.02019/09/06
    取り付けも端子台も付いているので、簡単に中継が付けられる。 失敗がないので重宝します。
    0人が参考にしています。
    中継ボックスとして
    4
    満足度：4.02019/06/27
    ノック穴が付いてるのでとても便利なのですが、もう少し数を増やして欲しい。 今回は穴を2つ追加して使用しました。
