エレクトロニクス部品技術窓口

絞り込み条件

未確定：候補が2型番あります。

外形寸法W 横(幅)
~mm
- 84
- 94
外形寸法H 縦(高さ)
~mm
- 40
- 50
極数(極)
~mm
- 4
- 6
CAD
- 2D
出荷日
- すべて
- 当日出荷可能

ミスミ

プラスチック製端子台ボックス BOXTCシリーズ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,755円～1,859円

税込単価: 1,931円～2,045円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プラスチック製端子台ボックスケーブルクランプなしタイプ

通常価格(税別)： 1,789円 (税込価格：1,968円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プラスチック製端子台ボックス BOXTMシリーズ

4.3

通常価格(税別)： 2,561円 (税込価格：2,817円)

通常出荷日：在庫品1日目

【ココが特長】4、6極タイプの端子台ボックスです！●ボックスと端子台を一体構造...

詳細情報を確認する

規格・仕様：

IP65
プラスチック

端子台有無
端子台有り
材質
樹脂
サイズ
固定サイズ
外形寸法D 奥行(厚み)
23.5
穴加工対応
非対応
形状
指定なし
設置
屋内・屋外兼用
基板・中板
無
保護機能（耐環境性）
IP65
塗装色
ライトベージュ
代表規格
なし
使用温度範囲 (℃)
-25～+60

ご注意

22年1月に販売終了予定品となります。在庫状況により終了時期は多少変更の可能性があります。
推奨代替品はこちら。仕様の違いをご確認ください。

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

BOXTC4

型式	端子台極数	自重(ｇ)

BOXTC4	4	64
BOXTC6	6	78

概要仕様

外形図	（単位：mm）
BOXTC4（4極タイプ）	BOXTC6（6極タイプ）

適合圧着端子	（単位：mm）

仕様

定格電圧	AC/DC250V
定格電流	15A
絶縁抵抗	100MΩ以上(DC500V)
耐電圧	AC2000V1分間
適合電線	1.25mm²MAX
標準締付トルク	1.2N·m
保護構造	IP65
適合ケーブル仕上がり外径	φ3.5mm〜φ7.3mm
使用温度範囲	ー25℃〜＋60℃
本体色	ライトベージュ,5Y7/1

構成部品

No.	品名	材質	寸法	表面処理	備考
①	ボックス本体	6ナイロン	−	−	UL94V−2
②	端子ネジ	SWRM	M3×8	Ni	3点フリー端子ネジ
③	導電金具	C2680R	厚み0.8	Sn	−
④	蓋	PBT	−	−	UL94V−0
	固定ビス	C3604B	M3×14	Ni	−
	固定ナット	C3604BD	M3	Ni	−
⑤	キャップ	6ナイロン	−	−	−
⑥	ゴムスリーブ	NBR	−	−	φ5.3,φ7.5(各２個)
⑦	パッキン	NBR	厚み0.5	−	−

※ゴムスリーブはφ7.5mm（2個）が組み込み済みで、φ5.3mm（2個）は付属しています。

型番リスト

表示件数

型番

BOXTC4

BOXTC6

外形寸法W 横(幅)

外形寸法H 縦(高さ)

極数

(極)

最小発注数量

84	40	4	1個
94	50	6	1個

通常単価(税別) (税込単価)	通常出荷日

1,755円 ( 1,931円 )	在庫品1日目当日出荷可能
1,859円 ( 2,045円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【ココが特長】
4、6極タイプの端子台ボックスです！
●ボックスと端子台を一体構造とし小型軽量です。
●センサーなどの入力用や、ソレノイドバルブ等の出力用、その他の電線の太さや種類が変わる部分の中継ボックスとして使用できます。

ご注意

22年1月に販売終了予定品となります。在庫状況により終了時期は多少変更の可能性があります。
推奨代替品はこちら。仕様の違いをご確認ください。

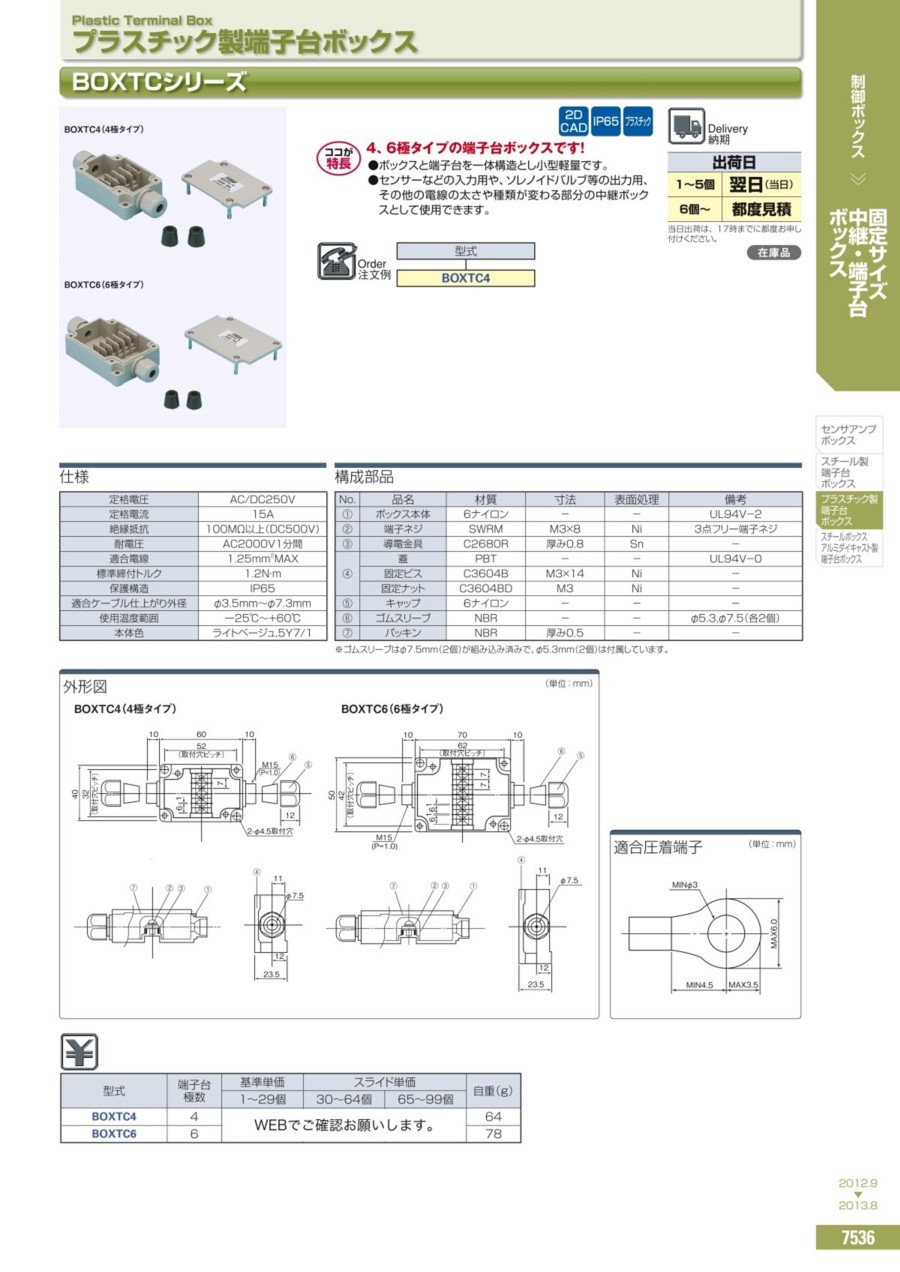

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラスチック製端子台ボックス BOXTCシリーズのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

機械のセンサーの接続に使用

満足度：3.02018/10/30

類似品でもあまり差はないので、電子カタログを見て短納期で容量の合っているもので選びました。用途に応じて、容量によってコン...もっと読む

0人が参考にしています。

制御盤の中継ボックスに

満足度：5.02018/10/19

以前から使用している端子台ボックスですので購入しています。東洋技研の端子台ボックスと制御盤ごとに使い分けしています。この...もっと読む

0人が参考にしています。

2件全て見る
