プラスチック製端子台ボックス BOXTCシリーズ(ゴムスリーブ多)

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,457円～2,561円

税込単価: 2,703円～2,817円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工対応】プラスチック固定サイズコントロールボックス（ノックアウト穴） SPCMシリーズ

4.2

通常価格(税別)： 1,744円 (税込価格：1,918円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プラスチック製端子台ボックス BOXTCシリーズ

通常価格(税別)： 1,755円 (税込価格：1,931円)

通常出荷日：在庫品1日目

【ココが特長】軽量の端子台ボックスです！●端子台とボックスを一体化した軽量のボ...

詳細情報を確認する

規格・仕様：

IP65
プラスチック

端子台有無
端子台有り
材質
樹脂
サイズ
固定サイズ
外形寸法D 奥行(厚み)
23.5
穴加工対応
非対応
形状
指定なし
設置
屋内・屋外兼用
基板・中板
無
保護機能（耐環境性）
IP65
塗装色
ライトベージュ
代表規格
なし
使用温度範囲 (℃)
-25～+60

ご注意

22年1月に販売終了予定品となります。在庫状況により終了時期は多少変更の可能性があります。
推奨代替品はこちら。仕様の違いをご確認ください。

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

BOXTC-4A

型式	極数	自重(g)
BOXTC-4A	4	64
BOXTC-6A	6	78

概要仕様

外形図	（単位：mm）
BOXTC-4A	BOXTC-6A

適合圧着端子	（単位：mm）

仕様

定格電圧	AC/DC 250V
定格電流	15A
絶縁抵抗	100MΩ以上(DC500V)
耐電圧	AC2000V 1分間
適合電線	1.25mm²MAX
標準締付トルク	1.2N·m
保護構造	IP65
適合ケーブル仕上外径	φ4.0〜φ5.3, φ6.0〜φ9.0
使用温度範囲	−25℃〜＋60℃
本体色	ライトベージュ　5Y7/1

構成部品

	名称	材質	寸法	表面処理	備考
①	ボックス本体	6ナイロン	−	−	UL94V-2
②	端子ネジ	SWRM	M3×8	ニッケルメッキ	3点フリー端子ネジ
③	導電金具	C2680R	厚み0.8	スズメッキ	−
④	フタ	PBT	−	−	UL94V-0
	固定ビス	C3604B	M3×14	ニッケルメッキ	−
	固定ナット	C3604BD	Ｍ3	ニッケルメッキ	−
⑤	キャップ	6ナイロン	−	−	−
⑥	ゴムスリーブ	ニトリルゴム	−	−	φ5.3,φ7.5,φ9.2各2個
⑦	パッキン	ニトリルゴム	厚み0.5	−	−

＊⑥φ9.2はボックスに組み込んで出荷いたします。

型番リスト

表示件数

型番

BOXTC-4A

BOXTC-6A

外形寸法W 横(幅)

外形寸法H 縦(高さ)

極数

(極)

最小発注数量

84	40	4	1個
94	50	6	1個

通常単価(税別) (税込単価)	通常出荷日

2,457円 ( 2,703円 )	在庫品1日目当日出荷可能
2,561円 ( 2,817円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【ココが特長】
軽量の端子台ボックスです！
●端子台とボックスを一体化した軽量のボックスです。
●センサー等の入力用やソレノイドバルブ等の出力用等電線の太さや種類が変わる部分での中継に最適です。

ご注意

22年1月に販売終了予定品となります。在庫状況により終了時期は多少変更の可能性があります。
推奨代替品はこちら。仕様の違いをご確認ください。

【ココが特長】
軽量の端子台ボックスです！
●端子台とボックスを一体化した軽量のボックスです。
●センサー等の入力用やソレノイドバルブ等の
　出力用等電線の太さや種類が変わる部分での
　中継に最適です。

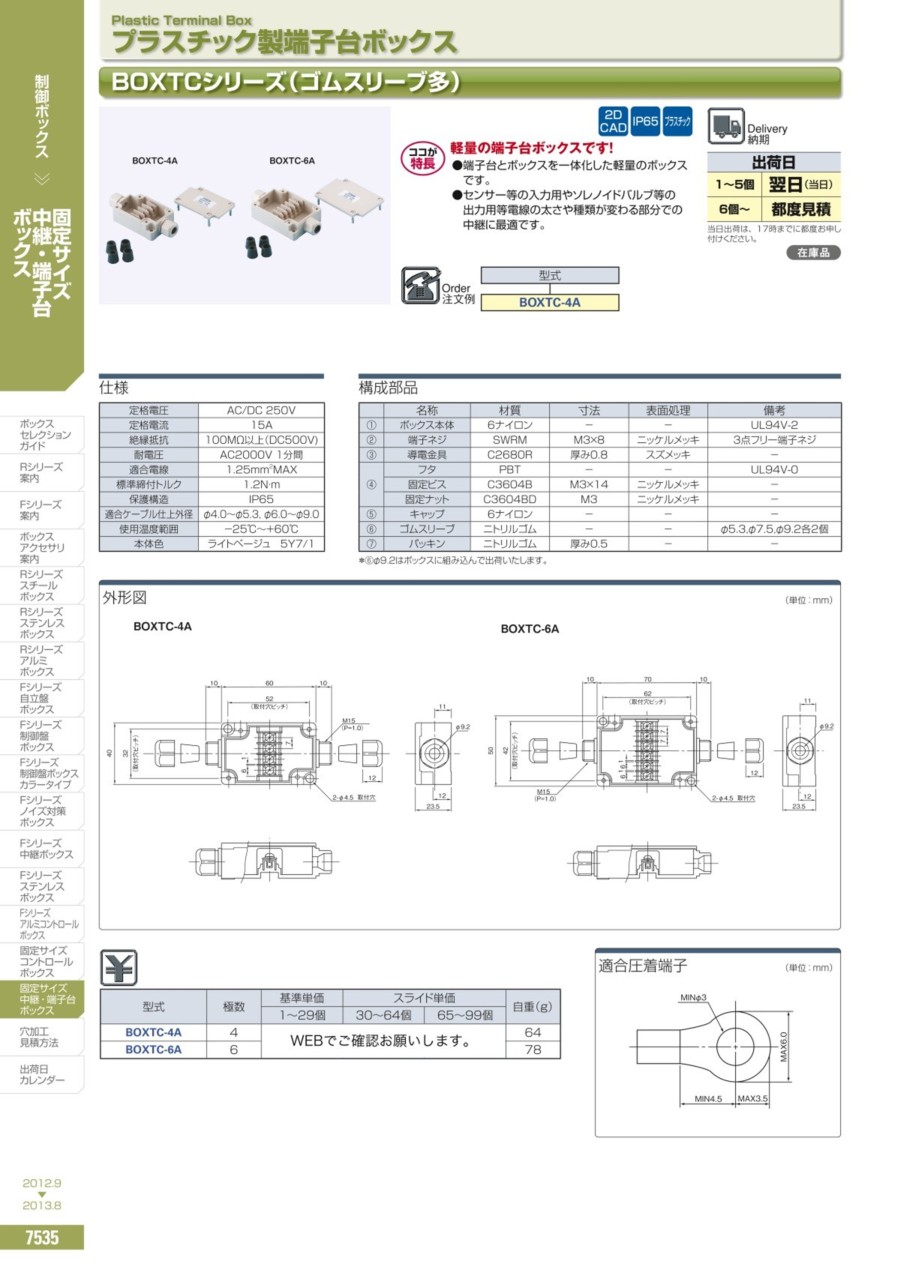

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラスチック製端子台ボックス BOXTCシリーズ(ゴムスリーブ多)のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

切削水がかかりやすい場所の端子台

満足度：5.02022/07/05

研削盤で切削水がかかりやすい場所の端子台が劣化したので、交換しました。内部への浸水もなく使えています。

0人が参考にしています。

配線の中継

満足度：4.02017/11/29

中継BOXを置くスペースが無い所や、配線の太さによって変えられるゴムスリーブが付属してあるので良く使用させてもらっていま...もっと読む

0人が参考にしています。
