【穴加工対応】スチール製端子台ボックス 扉式DINレール付タイプ
- 通常単価(税別)
- 5,900円～20,410円特別価格
- 税込単価
- 6,490円～22,451円特別価格
通常出荷日：在庫品1日目当日出荷可能
扉開閉タイプの中継ボックス。DINレール付きで幅広い用途にご利用可能です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
未確定：候補が33型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
規格表
| 型式 |
| BOXDTOF-A120 |
寸法表
＊BOXDO-Aタイプは290,360の商品はございません。
＊BOXDTO-Nタイプは255,290,360の商品はございません。
＊BOXDO-Nタイプは290,360の商品はございません。
| 型式 | サイズ(単位：mm) | |||||
| A | B | C | S | T | ||
| BOXDTO-N BOXDO-N BOXDTO-A BOXDO-A | 80 | 100 | 105 | MAX 50 | 80 | 55 |
| 105 | 125 | 105 | 105 | 80 | ||
| 120 | 140 | 105 | 120 | 95 | ||
| 150 | 170 | 105 | 150 | 125 | ||
| 220 | 240 | 105 | 220 | 195 | ||
| 255 | 275 | 125 | 255 | 230 | ||
| 290 | 310 | 125 | 290 | 265 | ||
| 360 | 380 | 125 | 360 | 335 | ||
| BOXDOF-N BOXDTOF-N BOXDOF-A BOXDTOF-A | 120 | 140 | 125 | MAX 95 | 120 | 95 |
| 220 | 240 | 125 | 220 | 195 | ||
＊BOXDTO-Nタイプは255,290,360の商品はございません。
＊BOXDO-Nタイプは290,360の商品はございません。
| ■穴有り窓無し | ■穴無し窓無し | ■穴有り窓有り | ■穴無し窓有り | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ] DINレールは溶接されているため取り外しはできません。
|
| |||||||||||||
■穴有りタイプの穴加工寸法図
BOXDTO□-A□：穴有り窓無し、BOXDO□-A□：穴有り窓有り
BOXDTO□-N□：穴無し窓無し、BOXDO□-N□：穴無し窓有り
※ 各穴膜付、グロメット付き
BOXDTO□-N□：穴無し窓無し、BOXDO□-N□：穴無し窓有り
※ 各穴膜付、グロメット付き
| （単位：mm） | |||||||
| BOXDO-A80 BOXDTO-A80 | BOXDO-A105 BOXDTO-A105 | BOXDO-A120 BOXDTO-A120 | BOXDO-A150 BOXDTO-A150 | ||||
 |  |  |  | ||||
| BOXDO-A220 BOXDTO-A220 | BOXDO-A255 BOXDTO-A255 | BOXDTO-A290 | BOXDTO-A360 | ||||
 |  |  |  | ||||
| BOXDOF-A120 BOXDTOF-A120 | BOXDOF-A220 BOXDTOF-A220 | ||||||
 |  | ||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,760円 ( 7,436円 ) | 在庫品1日目当日出荷可能 |
7,100円 ( 7,810円 ) | 在庫品1日目当日出荷可能 |
7,600円 ( 8,360円 ) | 在庫品1日目当日出荷可能 |
8,620円5,172円 ( 5,689円 ) | 在庫品1日目当日出荷可能 |
10,340円 ( 11,374円 ) | 在庫品1日目当日出荷可能 |
12,900円 ( 14,190円 ) | 在庫品1日目当日出荷可能 |
5,900円 ( 6,490円 ) | 在庫品1日目当日出荷可能 |
6,240円4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
6,760円 ( 7,436円 ) | 在庫品1日目当日出荷可能 |
7,600円6,080円 ( 6,688円 ) | 在庫品1日目当日出荷可能 |
8,960円4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
12,100円4,163円 ( 4,579円 ) | 在庫品1日目当日出荷可能 |
15,110円 ( 16,621円 ) | 在庫品1日目当日出荷可能 |
17,900円 ( 19,690円 ) | 在庫品1日目当日出荷可能 |
14,250円 ( 15,675円 ) | 在庫品1日目当日出荷可能 |
16,770円 ( 18,447円 ) | 在庫品1日目当日出荷可能 |
7,390円4,434円 ( 4,877円 ) | 在庫品1日目当日出荷可能 |
7,580円 ( 8,338円 ) | 在庫品1日目当日出荷可能 |
7,850円2,977円 ( 3,275円 ) | 在庫品1日目当日出荷可能 |
9,410円 ( 10,351円 ) | 在庫品1日目当日出荷可能 |
11,630円9,304円 ( 10,234円 ) | 在庫品1日目当日出荷可能 |
12,040円4,569円 ( 5,026円 ) | 在庫品1日目当日出荷可能 |
14,370円7,903円 ( 8,693円 ) | 在庫品1日目当日出荷可能 |
16,020円 ( 17,622円 ) | 在庫品1日目当日出荷可能 |
6,850円 ( 7,535円 ) | 在庫品1日目当日出荷可能 |
7,030円 ( 7,733円 ) | 在庫品1日目当日出荷可能 |
7,310円2,038円 ( 2,242円 ) | 在庫品1日目当日出荷可能 |
8,980円 ( 9,878円 ) | 在庫品1日目当日出荷可能 |
10,500円 ( 11,550円 ) | 在庫品1日目当日出荷可能 |
16,770円 ( 18,447円 ) | 在庫品1日目当日出荷可能 |
20,410円12,246円 ( 13,471円 ) | 在庫品1日目当日出荷可能 |
15,660円9,396円 ( 10,336円 ) | 在庫品1日目当日出荷可能 |
18,990円 ( 20,889円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
扉開閉タイプの中継ボックス。DINレール付きで幅広い用途にご利用可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
【ココが特長】
ＤＩＮレール付の扉式中継用ボックスです！
●扉が開閉するタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●DIN規格35mmレールを取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・DINレールは溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。
ＤＩＮレール付の扉式中継用ボックスです！
●扉が開閉するタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●DIN規格35mmレールを取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・DINレールは溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。

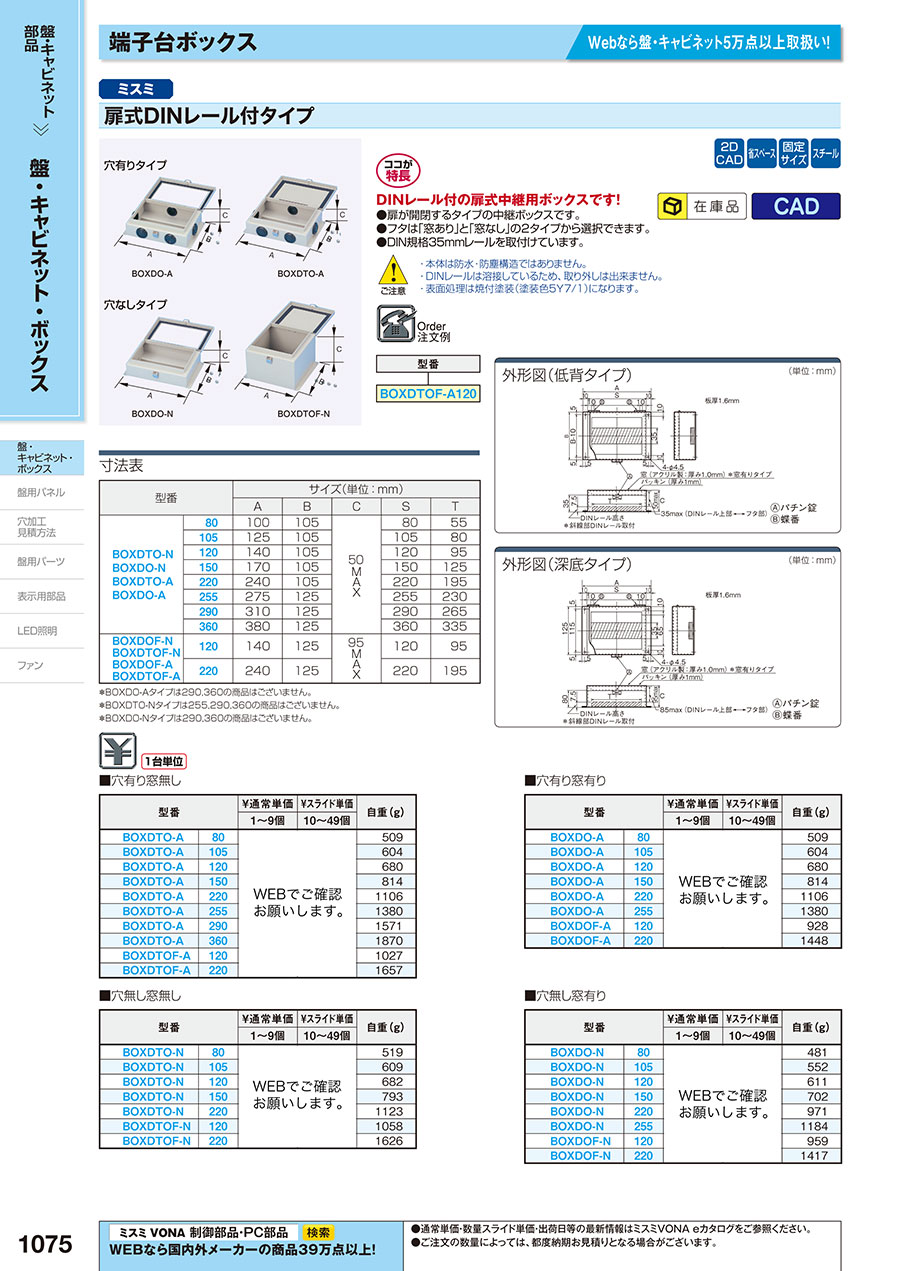

カタログ
