【穴加工対応】スチール製端子台ボックス 扉式端子台付タイプ
- 通常単価(税別)
- 7,260円～18,150円特別価格
- 税込単価
- 7,986円～19,965円特別価格
通常出荷日：在庫品1日目当日出荷可能
扉開閉タイプの中継ボックス。端子台は4極～40極とバリエーション豊富。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
規格表
| 型式 |
| BOXTO-N4 |
寸法表
＊BOXTO-Nタイプは極数4,6の商品はございません。
＊BOXO-Aタイプは極数4,6,8の商品はございません。

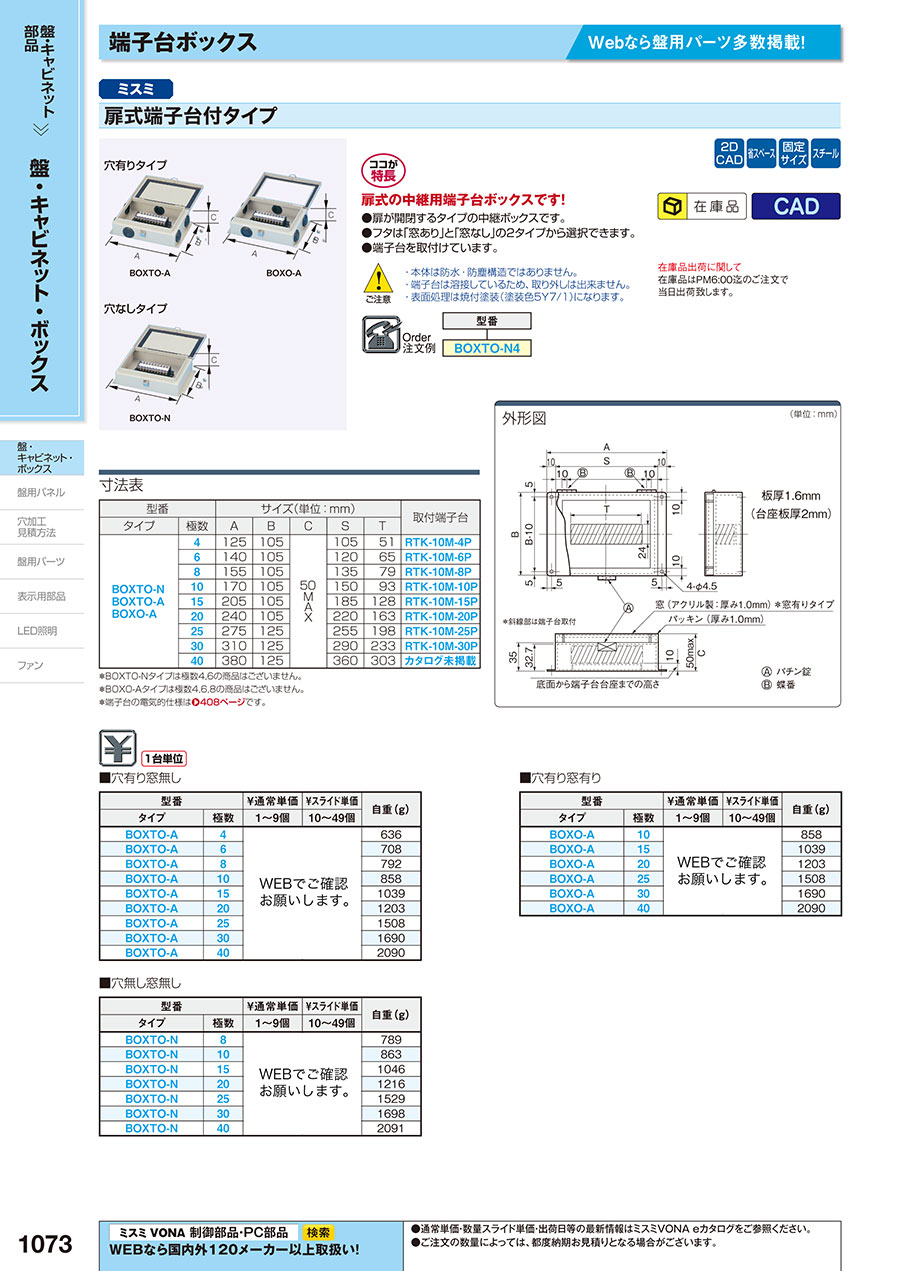

＊端子台の電気的仕様>>PDF（P.EC-1073）参照
| 型式 | サイズ(単位：mm) | 取付端子台 | |||||
| タイプ | 極数 | A | B | C | S | T | |
| BOXTO-N BOXTO-A BOXO-A | 4 | 125 | 105 | MAX 50 | 105 | 51 | RTK-10M-4P |
| 6 | 140 | 105 | 120 | 65 | RTK-10M-6P | ||
| 8 | 155 | 105 | 135 | 79 | RTK-10M-8P | ||
| 10 | 170 | 105 | 150 | 93 | RTK-10M-10P | ||
| 15 | 205 | 105 | 185 | 128 | RTK-10M-15P | ||
| 20 | 240 | 105 | 220 | 163 | RTK-10M-20P | ||
| 25 | 275 | 125 | 255 | 198 | RTK-10M-25P | ||
| 30 | 310 | 125 | 290 | 233 | RTK-10M-30P | ||
| 40 | 380 | 125 | 360 | 303 | カタログ未掲載 | ||
＊BOXO-Aタイプは極数4,6,8の商品はございません。
＊端子台の電気的仕様>>PDF（P.EC-1073）参照
■穴有り窓無し
| 型式 | 自重(g) | |
| タイプ | 極数 | |
| BOXTO-A | 4 | 636 |
| BOXTO-A | 6 | 708 |
| BOXTO-A | 8 | 792 |
| BOXTO-A | 10 | 858 |
| BOXTO-A | 15 | 1039 |
| BOXTO-A | 20 | 1203 |
| BOXTO-A | 25 | 1508 |
| BOXTO-A | 30 | 1690 |
| BOXTO-A | 40 | 2090 |
■穴有り窓有り
| 型式 | 自重(g) | |
| タイプ | 極数 | |
| BOXO-A | 10 | 858 |
| BOXO-A | 15 | 1039 |
| BOXO-A | 20 | 1203 |
| BOXO-A | 25 | 1508 |
| BOXO-A | 30 | 1690 |
| BOXO-A | 40 | 2090 |
■穴無し窓無し
| 型式 | 自重(g) | |
| タイプ | 極数 | |
| BOXTO-N | 8 | 789 |
| BOXTO-N | 10 | 863 |
| BOXTO-N | 15 | 1046 |
| BOXTO-N | 20 | 1216 |
| BOXTO-N | 25 | 1529 |
| BOXTO-N | 30 | 1698 |
| BOXTO-N | 40 | 2091 |
概要仕様
端子台付タイプの端子台の電気的仕様 | 適合圧着端子 | （単位：mm） | |||||||||||||||||||
|  | ||||||||||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,310円 ( 13,541円 ) | 在庫品1日目当日出荷可能 |
13,870円6,935円 ( 7,629円 ) | 在庫品1日目当日出荷可能 |
14,250円9,975円 ( 10,973円 ) | 在庫品1日目当日出荷可能 |
15,380円 ( 16,918円 ) | 在庫品1日目当日出荷可能 |
16,830円7,573円 ( 8,330円 ) | 在庫品1日目当日出荷可能 |
7,260円 ( 7,986円 ) | 在庫品1日目当日出荷可能 |
7,890円 ( 8,679円 ) | 在庫品1日目当日出荷可能 |
8,550円 ( 9,405円 ) | 在庫品1日目当日出荷可能 |
9,200円 ( 10,120円 ) | 在庫品1日目当日出荷可能 |
10,000円6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
10,810円 ( 11,891円 ) | 在庫品1日目当日出荷可能 |
13,940円8,364円 ( 9,200円 ) | 在庫品1日目当日出荷可能 |
15,300円 ( 16,830円 ) | 在庫品1日目当日出荷可能 |
17,690円 ( 19,459円 ) | 在庫品1日目当日出荷可能 |
7,620円 ( 8,382円 ) | 在庫品1日目当日出荷可能 |
8,280円2,542円 ( 2,796円 ) | 在庫品1日目当日出荷可能 |
9,160円 ( 10,076円 ) | 在庫品1日目当日出荷可能 |
10,000円4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
13,840円4,342円 ( 4,776円 ) | 在庫品1日目当日出荷可能 |
15,290円4,807円 ( 5,288円 ) | 在庫品1日目当日出荷可能 |
18,150円5,811円 ( 6,392円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
扉開閉タイプの中継ボックス。端子台は4極～40極とバリエーション豊富。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
【ココが特長】
●扉が開閉するタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●端子台を取付けています。
●扉が開閉するタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●端子台を取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・端子台は溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。
外形図
外形図 | （単位：mm） |
 | |
| ※斜線部は端子台取付 | Ⓐパチン錠 Ⓑ蝶番 |
穴有りタイプの穴加工寸法図 | （単位：mm） | |||||
| BOXTO-A4 |  | 各穴膜付 グロメット付き | BOXTO-A6 |  | 各穴膜付 グロメット付き | |
| BOXTO-A8 |  | 各穴膜付 グロメット付き | BOXO-A10 BOXTO-A10 |  | 各穴膜付 グロメット付き | |
| BOXO-A15 BOXTO-A15 |  | 各穴膜付 グロメット付き | BOXO-A20 BOXTO-A20 |  | 各穴膜付 グロメット付き | |
| BOXO-A25 BOXTO-A25 |  | 各穴膜付 グロメット付き | BOXO-A30 BOXTO-A30 |  | 各穴膜付 グロメット付き | |
| BOXO-A40 BOXTO-A40 |  | 各穴膜付 グロメット付き | ||||
カタログ
商品担当おすすめ
【穴加工対応】スチール製端子台ボックス 扉式端子台付タイプのレビュー
制御装置に使用しています
4
4.02022/04/14
客先から設計を含めて製作を依頼された制御装置における各部品への配線の中継用ボックスとして使用しています。この商品はボック...もっと読む
0人が参考にしています。
配線の中継ボックスとして
4
4.02020/04/08
以前から何度も使用したことのある商品でしたので、今回もリピート購入しました。端子台付きのタイプで、穴の径にちょうど合うコ...もっと読む
0人が参考にしています。
金型関係に取り付けて使用
4
4.02020/03/11
取り付けにおいて寸法的な制約があり、この商品の寸法、端子台の収容数が良かったのでこの商品を選定しました。金型関係に取り付...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
