【穴加工対応】スチール製端子台ボックス フタ式DINレール付タイプ
- 通常単価(税別)
- 4,680円～16,200円
- 税込単価
- 5,148円～17,820円
通常出荷日：在庫品1日目当日出荷可能
フタをネジ止めするタイプの中継ボックス。DINレール付きで幅広い用途にご利用可能です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
未確定：候補が29型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
[ ! ] DINレールは溶接しているため、取り外しはできません。
[ ! ] 3DCADデータのご用意はございません。
[ ! ] 外形公差は右記、公差表を参照ください。
外形公差
金属プレス加工品の普通寸法公差 JIS B 0408 B級準拠
| 寸法区分 | 公差 （mm） | |
| を超え | 以下 | |
| 0 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・穴有りタイプで追加の穴加工が必要な場合
・再見積りご希望の際もお気軽にご連絡ください
規格表
| 型番 | ‐ | No | ‐ | 穴加工 | ‐ | 穴加工コード | |
| BOXDT | ‐ | A80 | ‐ | （穴加工なし） | |||
| BOXDT | ‐ | N360 | ‐ | PS | ‐ | WB□□□□□□□□□ | （穴加工あり） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
| 型式 | サイズ(単位：mm) | |||||
| A | B | C | S | T | ||
| BOXDT-N BOXDT-A | 80 | 100 | 105 | MAX 50 | 80 | 55 |
| 105 | 125 | 105 | 105 | 80 | ||
| 120 | 140 | 105 | 120 | 95 | ||
| 150 | 170 | 105 | 150 | 125 | ||
| 220 | 240 | 105 | 220 | 195 | ||
| 255 | 275 | 125 | 255 | 230 | ||
| 290 | 310 | 125 | 290 | 265 | ||
| 360 | 380 | 125 | 360 | 335 | ||
| BOXDF-N BOXDTF-N BOXDF-A BOXDTF-A | 120 | 140 | 125 | MAX 95 | 120 | 95 |
| 220 | 240 | 125 | 220 | 195 | ||
| 型式 | サイズ(単位：mm) | |||||
| A | B | C | S | T | ||
| BOXD-N BOXD-A | 80 | 100 | 105 | MAX 50 | 80 | 55 |
| 105 | 125 | 105 | 105 | 80 | ||
| 120 | 140 | 105 | 120 | 95 | ||
■穴有り窓無し
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| 数量 | |||
| BOXDT-A | 80 | 4 | 466 |
| BOXDT-A | 105 | 4 | 588 |
| BOXDT-A | 120 | 4 | 644 |
| BOXDT-A | 150 | 4 | 773 |
| BOXDT-A | 220 | 6 | 1070 |
| BOXDT-A | 255 | 6 | 1332 |
| BOXDT-A | 290 | 6 | 1498 |
| BOXDT-A | 360 | 6 | 1839 |
| BOXDTF-A | 120 | 4 | 985 |
| BOXDTF-A | 220 | 6 | 1560 |
■穴有り窓有り
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| 数量 | |||
| BOXD-A | 80 | 4 | 430 |
| BOXD-A | 105 | 4 | 528 |
| BOXD-A | 120 | 4 | 573 |
| BOXDF-A | 120 | 4 | 896 |
| BOXDF-A | 220 | 6 | 1377 |
■穴無し窓無し
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| 数量 | |||
| BOXDT-N | 80 | 4 | 484 |
| BOXDT-N | 105 | 4 | 592 |
| BOXDT-N | 120 | 4 | 654 |
| BOXDT-N | 150 | 4 | 774 |
| BOXDT-N | 220 | 6 | 1046 |
| BOXDT-N | 255 | 6 | 1353 |
| BOXDT-N | 290 | 6 | 1511 |
| BOXDT-N | 360 | 6 | 1852 |
| BOXDTF-N | 120 | 4 | 1012 |
| BOXDTF-N | 220 | 6 | 1574 |
■穴無し窓有り
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| 数量 | |||
| BOXD-N | 80 | 4 | 446 |
| BOXD-N | 105 | 4 | 531 |
| BOXD-N | 120 | 4 | 584 |
| BOXDF-N | 120 | 4 | 923 |
| BOXDF-N | 220 | 6 | 1394 |
概要仕様
写真：BOXDT-A105
※フタの裏にパッキンを貼りつけております。
| 表面処理 | 色見本（参考値） |
| 焼付塗装 （5Y7/1） |
穴加工サービス
穴加工サービス型番について
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
立体図・平面図
| 立体図 | 平面図 |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています  |  グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  | ||||
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | キー溝付き | 廻止メ | |||||
| 2個付き | 3個付き | 4個付き | 丸穴 | 丸穴 | ||||||
| 角穴 |  |  | ||||||||
| 角穴 | 角穴ビス穴 | |||||||||
| 付き | ||||||||||
| 角丸 角穴 |  |  |  |  | ||||||
| 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴 | |||||||
| ビス穴付き | ビス穴付き | |||||||||
| ネジ その他 |  |  | ||||||||
| スリット穴 | D-subコネクタ | |||||||||
| 1 | （ハンダ・圧着） | |||||||||

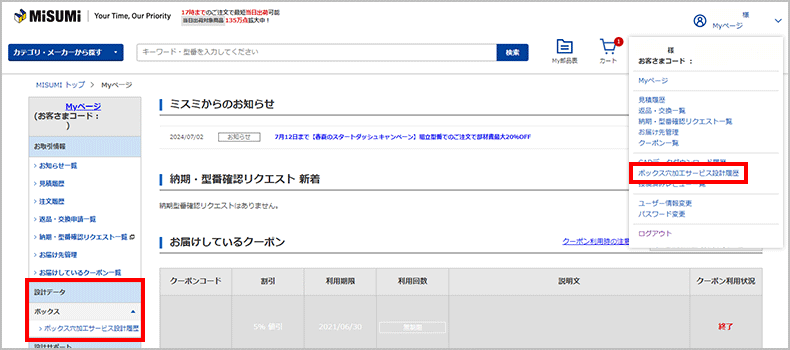

穴加工サービス設計履歴確認方法
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,560円 ( 6,116円 ) | 在庫品1日目当日出荷可能 |
5,900円 ( 6,490円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
5,220円 ( 5,742円 ) | 在庫品1日目当日出荷可能 |
5,560円 ( 6,116円 ) | 在庫品1日目当日出荷可能 |
12,580円 ( 13,838円 ) | 在庫品1日目当日出荷可能 |
16,200円 ( 17,820円 ) | 在庫品1日目当日出荷可能 |
11,450円 ( 12,595円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
5,650円 ( 6,215円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 在庫品1日目当日出荷可能 |
6,810円 ( 7,491円 ) | 在庫品1日目当日出荷可能 |
7,940円 ( 8,734円 ) | 在庫品1日目当日出荷可能 |
10,130円 ( 11,143円 ) | 在庫品1日目当日出荷可能 |
11,360円 ( 12,496円 ) | 在庫品1日目当日出荷可能 |
12,960円 ( 14,256円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 在庫品1日目当日出荷可能 |
6,940円 ( 7,634円 ) | 在庫品1日目当日出荷可能 |
9,120円 ( 10,032円 ) | 在庫品1日目当日出荷可能 |
10,450円 ( 11,495円 ) | 在庫品1日目当日出荷可能 |
11,950円 ( 13,145円 ) | 在庫品1日目当日出荷可能 |
8,410円 ( 9,251円 ) | 在庫品1日目当日出荷可能 |
11,200円 ( 12,320円 ) | 在庫品1日目当日出荷可能 |
7,580円 ( 8,338円 ) | 在庫品1日目当日出荷可能 |
10,070円 ( 11,077円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フタをネジ止めするタイプの中継ボックス。DINレール付きで幅広い用途にご利用可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
【ココが特長】
DINレール付タイプの中継用ボックスです！
●フタをネジ止めするタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●DIN規格35mmレールを取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・DINレールは溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。
DINレール付タイプの中継用ボックスです！
●フタをネジ止めするタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●DIN規格35mmレールを取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・DINレールは溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。

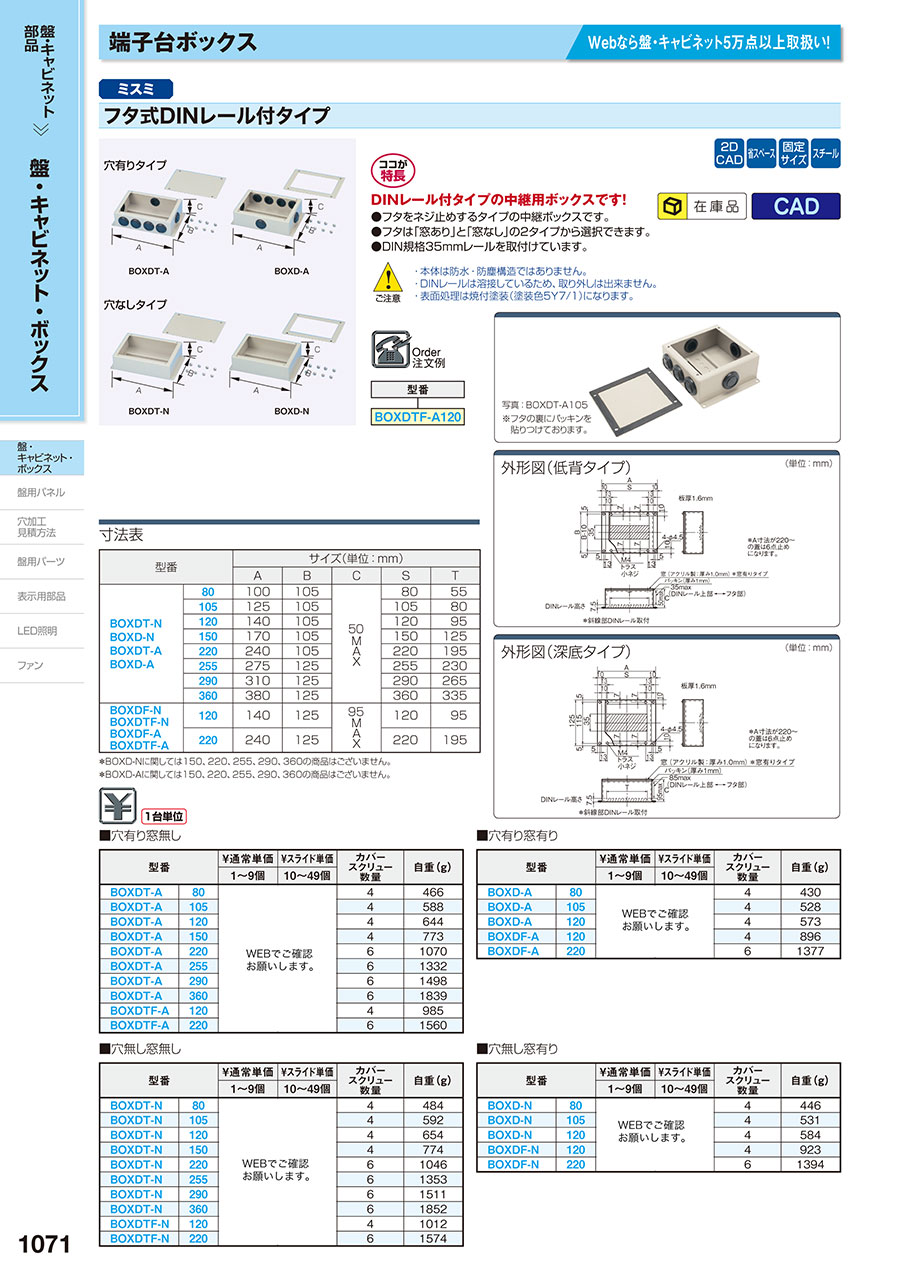

外形図
外形図
外形図（低背タイプ） | （単位：mm） | |
 | ※A寸法が220～ の蓋は6点止め になります。 | |
 | ||
| ※斜線部DINレール取付 | ||
外形図（深底タイプ） | （単位：mm） | |
 | ※A寸法が220～ の蓋は6点止め になります。 | |
 | ||
| ※斜線部DINレール取付 | ||
穴有りタイプの穴加工寸法図 | （単位：mm） | ||||
| BOXD-A80 BOXDT-A80 | BOXD-A105 BOXDT-A105 | ||||
 | 各穴膜付き グロメット付き |  | 各穴膜付き グロメット付き | ||
| BOXD-A120 BOXDT-A120 | BOXDT-A150 | ||||
 | 各穴膜付き グロメット付き |  | 各穴膜付き グロメット付き | ||
| BOXDT-A220 | BOXDT-A255 | ||||
 | 各穴膜付き グロメット付き |  | 各穴膜付き グロメット付き | ||
| BOXDT-A290 | BOXDT-A360 | ||||
 | 各穴膜付き グロメット付き |  | 各穴膜付き グロメット付き | ||
| BOXDF-A120 BOXDTF-A120 | BOXDF-A220 BOXDTF-A220 | ||||
 | 各穴膜付き グロメット付き |  | 各穴膜付き グロメット付き | ||
