絶縁キャップ（耐塵・防水）

絶縁キャップ（耐塵・防水）
規格・仕様：
  • 600V
  • 結線方式
    ネジ
  • 取付方式
    その他
  • 部品/完成品
    組上完成品
  • 定格電圧
    600V
  • 耐電圧
    AC2500V・1分間
  • 絶縁抵抗
    DC1000V 100MΩ以上
  • 使用温度範囲 (℃)
    -25～80
  • 保護構造
    IP67
  • 材質
    ナイロン66、ニトリルゴム
  • 適合圧着端子
    1.25-3.5(丸端子)MAX.6.6 1.25-3.5(Y端子)MAX.6.4

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
    数量：

    商品仕様

    規格表

    型式-色
    OA-QW11S-2-GR

    型式色タイプ適合電線径(mm)適合圧着端子重量
    (g)
    L側R側
    OA-QW09S-2B
    (黒)

    GR
    (グレー)    		2線式φ4〜9φ4〜91.25-3.5
    (丸端子)
    MAX.6.6
    1.25-3.5
    (Y端子)
    MAX.6.4    		23.3
    OA-QW11S-2φ9〜11φ9〜1120.5
    OA-QW0911S-2φ4〜9φ9〜1121.4
    OA-QW09S-33線式φ4〜9φ4〜930.6
    OA-QW11S-3φ8.5〜11.5φ8.5〜11.527.0
    OA-QW0911S-3φ3〜9φ8.5〜11.530.7

    概要仕様

    作業手順
    1. 電線の準備
    ・電線の被覆をはぎ取ります。
    ・指定された圧着端子を使用します。（外形寸法図参照）    		3.電線を接続する
    ・電線を接続ガイドにセットし、付属ネジで締付けます。
    2. パーツを通す
    ・下図のように各パーツを電線に通します。    		4.電線を固定する
    ・締付キャップを締付け、電線を固定します。


    外形図

    （単位：ｍｍ）

    〈2線式〉下記の形式については、
    一部材質が異なります。

    〈3線式〉
    ・締付キャップ　ナイロン66
    （ガラス繊維30%入）
    〈3線式〉


    仕様
    定格電圧600V
    耐電圧AC2500V・1分間
    絶縁抵抗DC1000V　100ＭΩ以上
    使用温度範囲−25℃〜＋80℃
    保護構造IP67

    型番リスト

    表示件数
  • 1
    • 型番
    OA-QW09S-2-B
    OA-QW09S-3-B
    OA-QW09S-3-GR
    OA-QW0911S-2-B
    OA-QW0911S-3-B
    OA-QW11S-2-B
    OA-QW11S-3-B
    OA-QW11S-3-GR

    色

    タイプ

    適合電線外径

    (φmm)

    		RoHS?最小発注数量
    黒
    2線式
    L側φ4～9 R側φ4～9
    -
    1個
    黒
    3線式
    L側φ4～9 R側φ4～9
    -
    1個
    グレー
    3線式
    L側φ4～9 R側φ4～9
    -
    1個
    黒
    2線式
    L側φ4～9 R側φ9～11
    -
    1個
    黒
    3線式
    L側φ3～9 R側φ8.5～11.5
    -
    1個
    黒
    2線式
    L側φ9～11 R側φ9～11
    -
    1個
    黒
    3線式
    L側φ8.5～11.5 R側φ8.5～11.5
    -
    1個
    グレー
    3線式
    L側φ8.5～11.5 R側φ8.5～11.5
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,570円
    ( 1,727円 )
    在庫品1日目当日出荷可能
    1,789円
    ( 1,968円 )
    在庫品1日目当日出荷可能
    1,789円
    ( 1,968円 )
    在庫品1日目当日出荷可能
    1,570円
    ( 1,727円 )
    在庫品1日目当日出荷可能
    1,789円
    ( 1,968円 )
    在庫品1日目当日出荷可能
    1,570円
    ( 1,727円 )
    在庫品1日目当日出荷可能
    1,789円
    ( 1,968円 )
    在庫品1日目当日出荷可能
    981円
    ( 1,079円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・電線接続部の絶縁処理用キャップ
    ・テープ巻きの絶縁処理と違い接続変更が簡単で、個人差が出ない安定した絶縁処理が可能です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●テープ巻きの絶縁処理と違い接続変更が簡単で、個人差が出ない安定した絶縁処理が可能です。
    ●保護等級IP67適合です。
    ●テープ巻きに比べて処理が簡単で、外観もスッキリ。

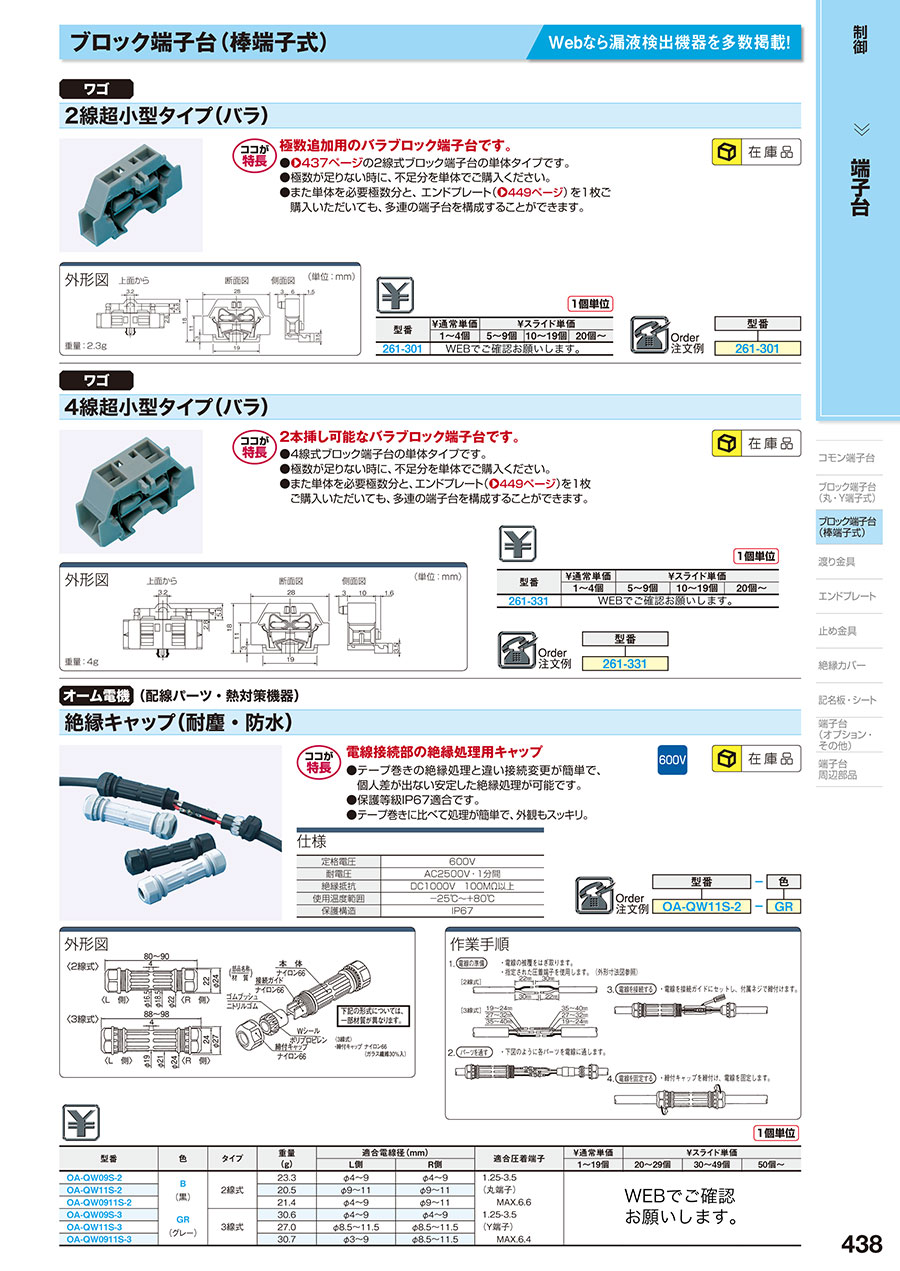

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-438

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    絶縁キャップ（耐塵・防水）のレビュー
    4平均満足度：4.02件のレビュー
    電線を接続するために
    5
    満足度：5.02018/10/30
    商社と値段が変わらず、納期が早いので購入しました。使い慣れているものの方がよいので他を検討することはないです。防水を必要...もっと読む
    1人が参考にしています。
    センサー線延長接続
    3
    満足度：3.02022/10/08
    水のバシャバシャかかるところに設置された24V駆動の圧力計のリード線延長に使用しました 作業性は悪いです 物もそれなりの...もっと読む
    0人が参考にしています。
    2件全て見る
