未確定：候補が4型番あります。

長さ(mm)
~mm
- 16
- 24
- 30
- 31
幅(mm)
~mm
- 10
- 11
- 11.8
- 15.4
最大適合電線外径(mm)
~mm
- 2
- 5.5
適合圧着端子（丸端子）
~mm
適用ネジ
~mm
タイプ
~mm
- スタッドボルト用
- ネジ止め用
重量(g)
~mm
- 0.9
- 1.5
- 2.7
- 3.3
出荷日
- すべて
- 当日出荷可能

ミスミ

絶縁キャップ（端子ネジ止め部カバー）【50個入り】

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 3,158円～5,404円

税込単価: 3,474円～5,944円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

絶縁キャップ（端子圧着部カバー）

4.6

通常価格(税別)： 536円 (税込価格：590円)

通常出荷日：在庫品1日目

端子ネジ部にワンタッチ取付可能な絶縁キャップ。1パック50個売り。

詳細情報を確認する

規格・仕様：

600V

種類
キャップ

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

OA-BCP3-50P

1パック単位

50個入

型番

パック
入り数

タイプ

適用ネジ

最大
適合電線

最大適合圧着端子

外形寸法（mm）

重量
（g）

OA-BCP3-50P

50コ

ネジ止め用

M3,M4

2mm2

2-3,2-4　MAX.8.5
（丸端子）絶縁キャップ（端子ネジ止め部カバー）:関連画像

7.9

5.5

1.5

OA-BCP4-50P

5.5mm2

5.5-3,5.5-4 MAX.9.5
（丸端子）絶縁キャップ（端子ネジ止め部カバー）:関連画像

11.8

8.8

2.7

OA-BCP5-50P

5,5-5　　MAX.9.5
（丸端子）絶縁キャップ（端子ネジ止め部カバー）:関連画像

15.4

3.3

OA-BC5-50P

スタッドボルト用

M4,M5 六角ナット

0.9

概要仕様

作業手順

OA-BCP3・4・5
ビスキャップを奥まで押し込みます

OA-BCP5
ビスキャップを奥まで押し込みます

外形図

（単位：mm）

OA-BCP3/4/5

OA-BCP5

※エラストマー樹脂の特性でせばまっていることがあります。その際は一度開いてからご使用ください。

仕様

定格電圧	AC,DC600V
使用温度範囲	−20℃〜＋60℃
材質	塩化ビニル　熱可塑性エラストマー

型番リスト

表示件数

型番

長さ

(mm)

幅

(mm)

最大適合電線外径

(mm)

適合圧着端子（丸端子）

適用ネジ

タイプ

重量

(g)

最小発注数量

16	10	5.5	-	M4,M5,六角ナット	スタッドボルト用	0.9	1パック 50個入り
24	11	2	2-3,2-4	M3,M4	ネジ止め用	1.5	1パック 50個入り
30	11.8	2	5.5-3,5.5-4	M3,M4	ネジ止め用	2.7	1パック 50個入り
31	15.4	5.5	5.5-5	M5	ネジ止め用	3.3	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

3,158円 ( 3,474円 )	在庫品1日目当日出荷可能
4,048円 ( 4,453円 )	在庫品1日目当日出荷可能
5,124円 ( 5,636円 )	在庫品1日目当日出荷可能
5,404円 ( 5,944円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

端子ネジ部にワンタッチ取付可能な絶縁キャップ。1パック50個売り。

【ココが特長】
●取付は、端子にかぶせるだけのワンタッチで取り外しも簡単です。
●アクリル板による保護に比べ、安価に絶縁保護ができます。

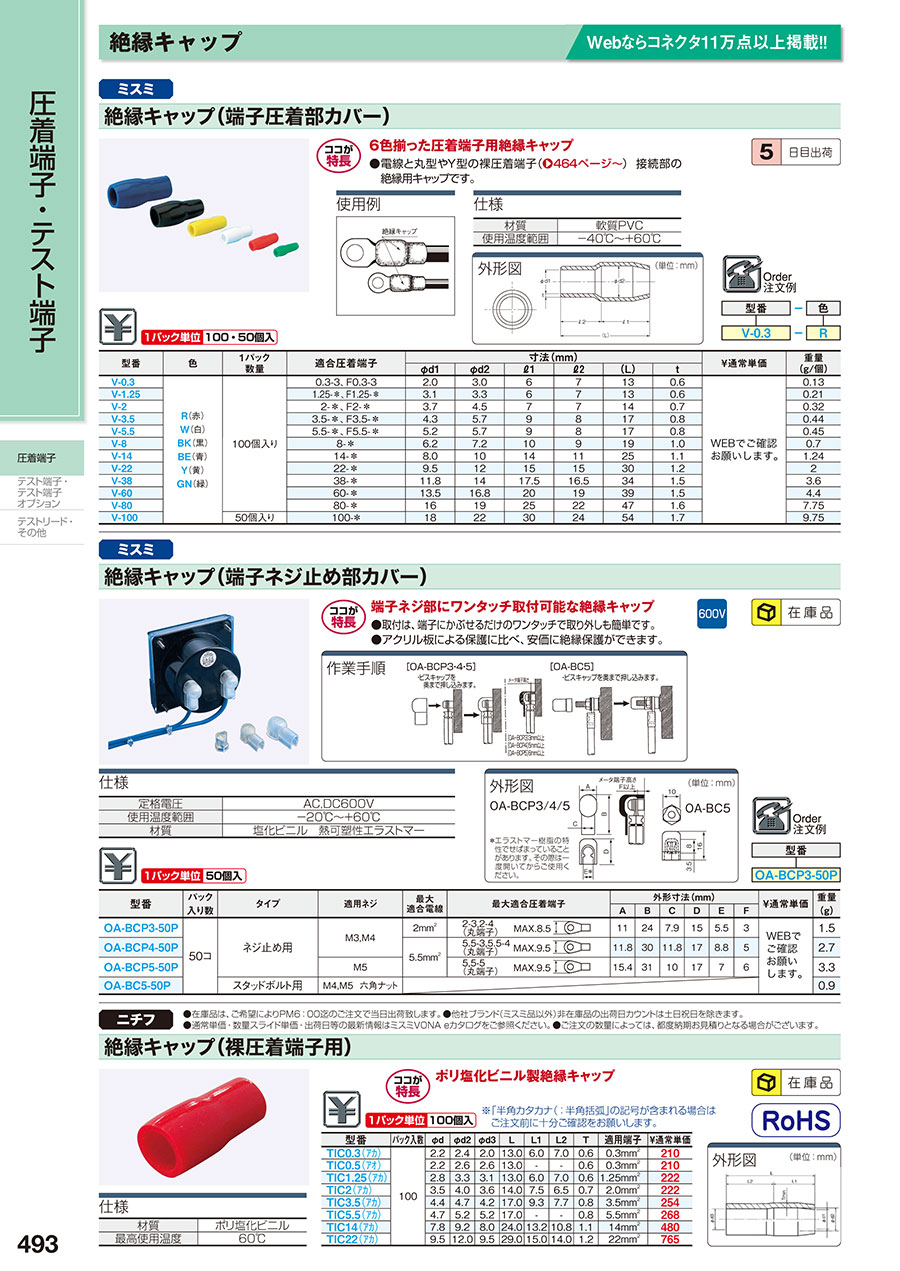

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

絶縁キャップ（端子ネジ止め部カバー）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

端子締結部の絶縁に使用

満足度：5.02020/08/19

端子部の絶縁に使用しました。簡単に取り付けする事が出来ました。

0人が参考にしています。

絶縁処理

満足度：5.02019/04/10

剥き出しの端子を絶縁するためにキャップをはめこんでいます。簡単に取り付け可能でアクリル板で工作しなくてよいので非...もっと読む

0人が参考にしています。

2件全て見る
