ミスミ

結束バンド固定具（プレート型・ローコスト）【100個入り】

結束バンド固定具（プレート型・ローコスト）
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
HC-100

1パック100個入

型式固定方式
HC-100粘着テープ付き
HC-101S
HC-101
HC-102
HC-103
■規格表
型式公差±0.5
LWH
粘着テープを含まず		取付け穴径
φmm		T重量
(g/個)
HC-10012.512.53.2−3.20.3
HC-101S19.519.53.93.24.60.8
HC-10121.821.84.0−4.8
HC-10228.628.65.35.06.31.8
HC-10329.229.25.45.02.5

概要仕様

外形図


※矢印は結束バンドの挿入方向です。
※＋はネジ取付け穴です。

仕様
材質66ナイロン,UL94V-2※
使用温度範囲−40℃〜＋85℃
色乳白色
※テープ部はUL規格材料ではありません。

型番リスト

表示件数
  • 1
    • 型番
    HC-100
    HC-101
    HC-101S
    HC-102
    HC-103

    全長

    (mm)

    幅

    (mm)

    取付穴径 φ

    (mm)

    固定方式

    		RoHS?最小発注数量
    12.5
    12.5
    -
    粘着テープ付き
    10
    1パック

    100個入り

    21.8
    21.8
    -
    粘着テープ付き
    -
    1パック

    100個入り

    19.5
    19.5
    3.2
    粘着テープ付き(ビス止め対応)
    -
    1パック

    100個入り

    28.6
    28.6
    5.0
    粘着テープ付き(ビス止め対応)
    -
    1パック

    100個入り

    29.2
    29.2
    5.0
    粘着テープ付き(ビス止め対応)
    -
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,632円
    ( 1,795円 )
    在庫品1日目当日出荷可能
    1,917円
    ( 2,109円 )
    在庫品1日目当日出荷可能
    1,765円
    ( 1,942円 )
    在庫品1日目当日出荷可能
    2,897円
    ( 3,187円 )
    在庫品1日目当日出荷可能
    3,218円
    ( 3,540円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ローコストなプレート型結束バンド固定具。乳白色66ナイロンUL94V-2。100個入りのパック販売。

    【ココが特長】

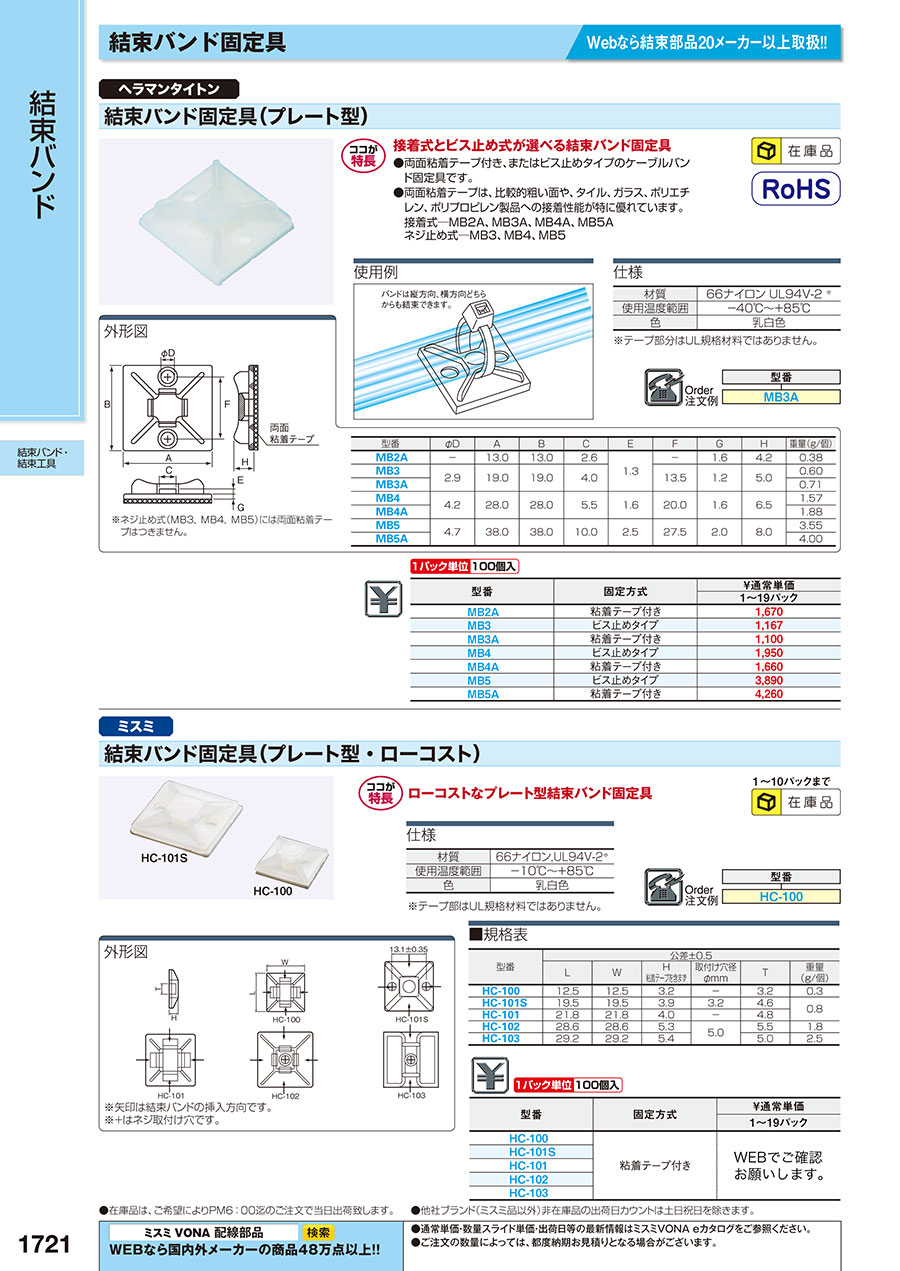

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-1721

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    結束バンド固定具（プレート型・ローコスト）のレビュー
    4.4平均満足度：4.454件のレビュー
    電気配線整線
    2
    満足度：2.02020/01/28
    今までも他メーカーの類似商品を使用しており、金額的に安価だった為、購入させていただきました。 感想としては、固定具両面粘...もっと読む

    ミスミからのコメント

    この度はお客様のご期待に沿えず申し訳ございません。頂きましたご意見につきましては、関係部門へもフィードバックし今後の商品開発の参考とさせていただきます。引き継ぎ忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

    2人が参考にしています。
    装置のケーブルをまとめる為に
    5
    満足度：5.02018/10/15
    他社製が価格が上がってきたために、代替品検討の為に購入しました。 ３Ｍの両面テープの為、しっかり張り付きます。現場から今...もっと読む
    2人が参考にしています。
    装置内のケーブル固定
    3
    満足度：3.02022/10/05
    手軽に結束バンドの取付けベースを設置できます。 3Mの両面テープですが負荷の掛かる場所での長期耐久性は期待しない方が良い...もっと読む
    1人が参考にしています。
    制御装置の配線配管に使用しています。
    5
    満足度：5.02023/05/11
    制御装置の配線配管に使用しています。部品に穴上げ必要ない、貼り付けだけ　現場の作業にとても便利です。
    0人が参考にしています。
    配線まとめ
    5
    満足度：5.02023/04/24
    配線時に使用します。安くて在庫を切らせた時に即納で助かっています
    0人が参考にしています。
    54件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    結束バンド固定具（プレート型・ローコスト）
    結束バンド固定具（プレート型・ローコスト・黒）
    【ミスミ　オリジナル】結束バンド固定具（サドル型・ビス止めタイプ）
    結束バンド固定具(耐熱性タイプ)
    結束バンド 結束バンド固定具（46ナイロン）
    【ヘラマンタイトン】耐熱結束バンド固定具(66ナイロン製)
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格1,632円-2,047円 -855円 -4,175円7,683円3,629円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    材質ナイロンナイロンナイロンナイロン--
    材質詳細66ナイロン(UL94V-2)66ナイロン(UL94V-2)66ナイロン（UL94V-2）46ナイロン(UL94V-0)46ナイロン(UL94V-0)66ナイロン(UL94V-2)
    色乳白色黒乳白色緑緑薄緑
    備考 材質の66ナイロン(UL94V-2)はテープ部を除く 材質の66ナイロン(UL94V-2)はテープ部を除く----
    使用温度範囲(Min～Max)(℃)-40～+85-40～+850～+85---
