【アメリカン電機】ケーブルブッシュ（オープンタイプネジ締め型エッジガード）【1～10個入り】

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（19件）

通常単価(税別): 1,609円～6,754円

税込単価: 1,770円～7,429円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ケーブルブッシュ（オープンタイプ・スリット入り）

通常価格(税別)： 1,093円 (税込価格：1,202円)

通常出荷日：在庫品1日目

アメリカン電機製。ネジ締め型電線保護ブッシュです。（配線を保持する機構はなく、...

詳細情報を確認する

規格・仕様：

難燃

材質
その他
材質（本体部）
66ナイロン（UL94V-2)
使用温度範囲 (℃)
-40～85

未確定：候補が23型番あります。

商品仕様
型番リスト
詳細情報

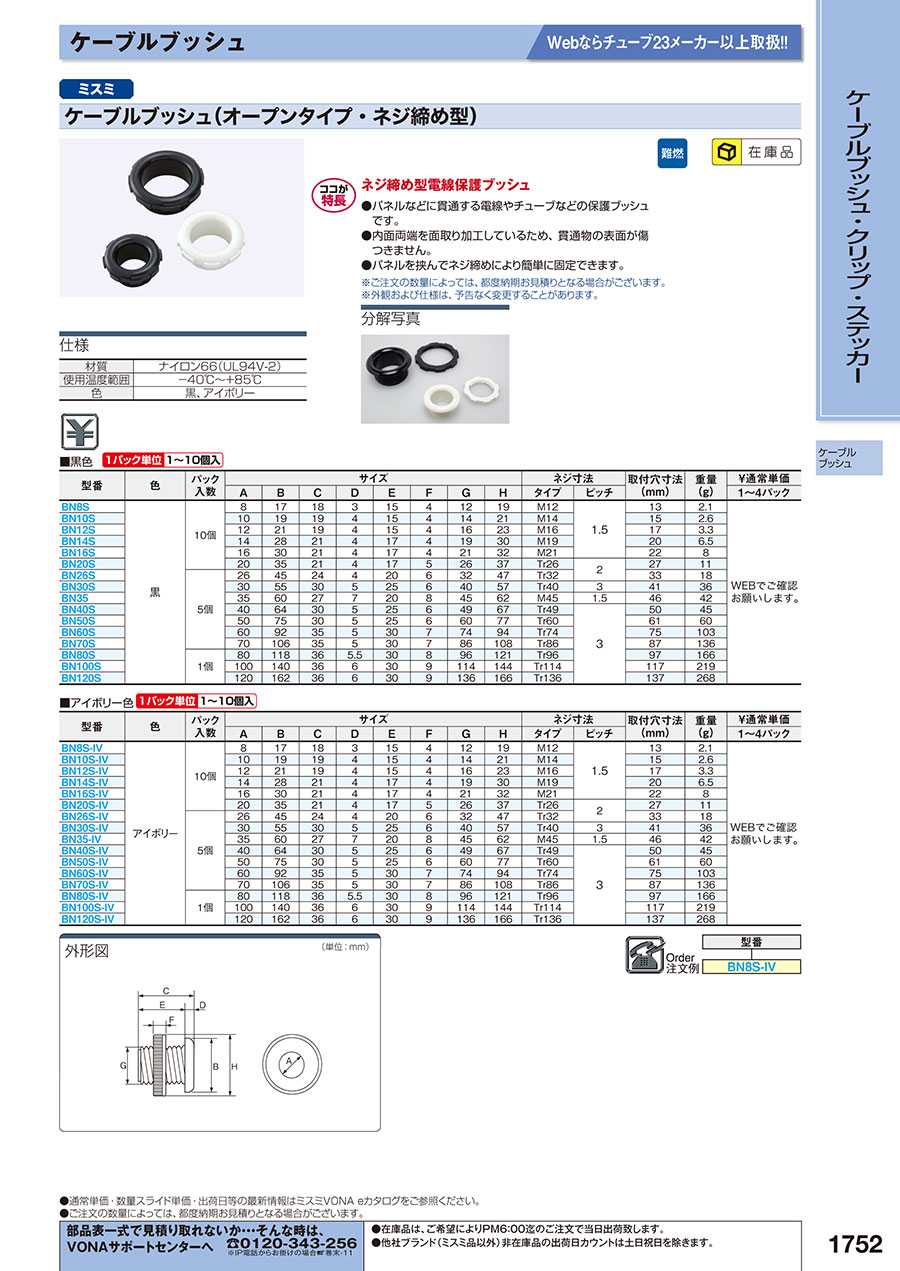

カタログ

商品仕様

規格表

型式

BN8S-IV

■黒色

型式	色	パック入り数	サイズ								ネジ寸法		取付穴寸法 (mm)	重量 (g)
型式	色	パック入り数	A	B	C	D	E	F	G	H	タイプ	ピッチ	取付穴寸法 (mm)	重量 (g)
BN10S	黒	10	10	19	19	4	15	4	14	21	M14	1.5	15	2.6
BN12S			12	21	19	4	15	4	16	23	M16		17	3.3
BN14S			14	28	21	4	17	4	19	30	M19		20	6.5
BN16S			16	30	21	4	17	4	21	32	M21		22	8
BN20S			20	35	21	4	17	5	26	37	Tr26	2	27	11
BN26S		5	26	45	24	4	20	6	32	47	Tr32	2	33	18
BN30S			30	55	30	5	25	6	40	57	Tr40	3	41	36
BN50S			50	75	30	5	25	6	60	77	Tr60		61	60
BN70S			70	106	35	5	30	7	86	108	Tr86		87	136
BN80S		1	80	118	36	5.5	30	8	96	121	Tr96		97	166
BN100S		1	100	140	36	6	30	9	114	144	Tr114		117	219

■アイボリー色

型式	色	パック入り数	サイズ								ネジ寸法		取付穴寸法 (mm)	重量 (g)
型式	色	パック入り数	A	B	C	D	E	F	G	H	タイプ	ピッチ	取付穴寸法 (mm)	重量 (g)
BN8S-IV	アイボリー	10	8	17	18	3	15	4	12	19	M12	1.5	13	2.1
BN10S-IV			10	19	19	4	15	4	14	21	M14		15	2.6
BN12S-IV			12	21	19	4	15	4	16	23	M16		17	3.3
BN14S-IV			14	28	21	4	17	4	19	30	M19		20	6.5
BN16S-IV			16	30	21	4	17	4	21	32	M21		22	8
BN26S-IV			26	45	24	4	20	6	32	47	Tr32	2	33	18
BN26S-IV		5	26	45	24	4	20	6	32	47	Tr32	2	33	18
BN30S-IV			30	55	30	5	25	6	40	57	Tr40	3	41	36
BN40S-IV			40	64	30	5	25	6	49	67	Tr49		50	45
BN50S-IV			50	75	30	5	25	6	60	77	Tr60		61	60
BN60S-IV			60	92	35	5	30	7	74	94	Tr74		75	103
BN70S-IV			70	106	35	5	30	7	86	108	Tr86		87	136
BN100S-IV		1	100	140	36	6	30	9	114	144	Tr114		117	219
BN120S-IV		1	120	162	36	6	30	9	136	166	Tr136		137	268

概要仕様

分解写真

外形図

（単位：mm）

仕様

材質	ナイロン66(UL94V-2)
使用温度範囲	−40℃〜＋85℃
色	黒、アイボリー

型番リスト

表示件数

型番

取付穴径(開口)

(㎜)

色

パック入り数

(P)

適合電線仕上り外径

RoHS?

最小発注数量

13	アイボリー	アイボリー	10	Φ8以下	10	1パック 10個入り
15	黒	黒	10	Φ10以下	10	1パック 10個入り
15	アイボリー	アイボリー	10	Φ10以下	10	1パック 10個入り
17	黒	黒	10	Φ12以下	10	1パック 10個入り
17	アイボリー	アイボリー	10	Φ12以下	10	1パック 10個入り
20	黒	黒	10	Φ14以下	10	1パック 10個入り
20	アイボリー	アイボリー	10	Φ14以下	10	1パック 10個入り
22	黒	黒	10	Φ16以下	10	1パック 10個入り
22	アイボリー	アイボリー	10	Φ16以下	10	1パック 10個入り
27	黒	黒	10	Φ20以下	10	1パック 10個入り
33	黒	黒	5	Φ26以下	10	1パック 5個入り
33	アイボリー	アイボリー	5	Φ26以下	10	1パック 5個入り
41	黒	黒	5	Φ30以下	10	1パック 5個入り
41	アイボリー	アイボリー	5	Φ30以下	10	1パック 5個入り
50	アイボリー	アイボリー	5	Φ40以下	10	1パック 5個入り
61	黒	黒	5	Φ50以下	10	1パック 5個入り
61	アイボリー	アイボリー	5	Φ50以下	10	1パック 5個入り
76	アイボリー	アイボリー	5	Φ60以下	10	1パック 5個入り
87	黒	黒	5	Φ70以下	10	1パック 5個入り
87	アイボリー	アイボリー	5	Φ70以下	10	1パック 5個入り
97	黒	黒	1	Φ80以下	10	1個
117	黒	黒	1	Φ100以下	10	1個
117	アイボリー	アイボリー	1	Φ100以下	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,856円 ( 3,142円 )	在庫品1日目当日出荷可能
2,856円 ( 3,142円 )	在庫品1日目当日出荷可能
2,856円 ( 3,142円 )	在庫品1日目当日出荷可能
3,053円 ( 3,358円 )	在庫品1日目当日出荷可能
3,511円 ( 3,862円 )	在庫品1日目当日出荷可能
3,087円 ( 3,396円 )	在庫品1日目当日出荷可能
3,087円 ( 3,396円 )	在庫品1日目当日出荷可能
1,818円 ( 2,000円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,478円 ( 3,826円 )	在庫品1日目当日出荷可能
2,465円 ( 2,712円 )	在庫品1日目当日出荷可能
2,465円 ( 2,712円 )	在庫品1日目当日出荷可能
2,894円 ( 3,183円 )	在庫品1日目当日出荷可能
2,894円 ( 3,183円 )	在庫品1日目当日出荷可能
3,758円 ( 4,134円 )	在庫品1日目当日出荷可能
5,267円 ( 5,794円 )	在庫品1日目当日出荷可能
5,267円 ( 5,794円 )	在庫品1日目当日出荷可能
6,754円 ( 7,429円 )	在庫品1日目当日出荷可能
5,607円 ( 6,168円 )	在庫品1日目当日出荷可能
5,607円 ( 6,168円 )	在庫品1日目当日出荷可能
1,609円 ( 1,770円 )	在庫品1日目当日出荷可能
3,327円 ( 3,660円 )	在庫品1日目当日出荷可能
2,135円 ( 2,349円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

アメリカン電機製。ネジ締め型電線保護ブッシュです。（配線を保持する機構はなく、通す為だけのものです。）

【ココが特長】
ネジ締め型電線保護ブッシュ
●パネルなどに貫通する電線やチューブなどの保護ブッシュです。
●内面両端を面取り加工しているため、貫通物の表面が傷つきません。
●パネルを挟んでネジ締めにより簡単に固定できます。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ
ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
