【Ｍｕｒｒｐｌａｓｔｉｋ（ムルプラスチック）】多連型ケーブルグランド ゴムブッシュ
- 通常単価(税別)
- 530円～864円
- 税込単価
- 583円～950円
通常出荷日：在庫品1日目当日出荷可能
【仕様】・多連型ケーブルグランド用ゴムブッシュ・スリット入りでケーブルに後付けしやすい構造です。
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
■規格表
| 型式 | 寸法φAmm | 適合電線外径φAmm | 適合ケーブルバンド幅 | 使用温度範囲 | 材質 | 保護構造 | 重量 (g) | 適合ケーブルグランド 商品ページ |
| KDTZ-05 | 5.8 | 5〜6 | − | −20℃〜 +80℃ | 熱可塑性 エラストマー | IP54 | 5.0 | KDL16-4、 KDL24-3（小孔）、 KDL24-5、KDL2-10 |
| KDTZ-06 | 6.8 | 6〜7 | 4.8 | |||||
| KDTZ-07 | 7.8 | 7〜8 | 4.6 | |||||
| KDTZ-08 | 8.8 | 8〜9 | 4.4 | |||||
| KDT-10 | 10.3 | 10〜11 | 4.8mm以下 | 5.2 | ||||
| KDT-11 | 11.3 | 11〜12 | 4.8 | |||||
| KDT-12 | 12.3 | 12〜13 | 4.4 | |||||
| KDT-13 | 13.3 | 13〜14 | 4.0 | |||||
| KDT-15 | 15.3 | 15〜16 | 2.8 | |||||
| BTK17 | − | ブラインド | − | 3.6 | ||||
| KDT-Z16 | 16.3 | 16〜17 | 4.8mm以下 | 16.2 | KDL16-2、 KDL24-3（大孔） | |||
| KDT-Z17 | 17.3 | 17〜18 | 15.6 |
概要仕様

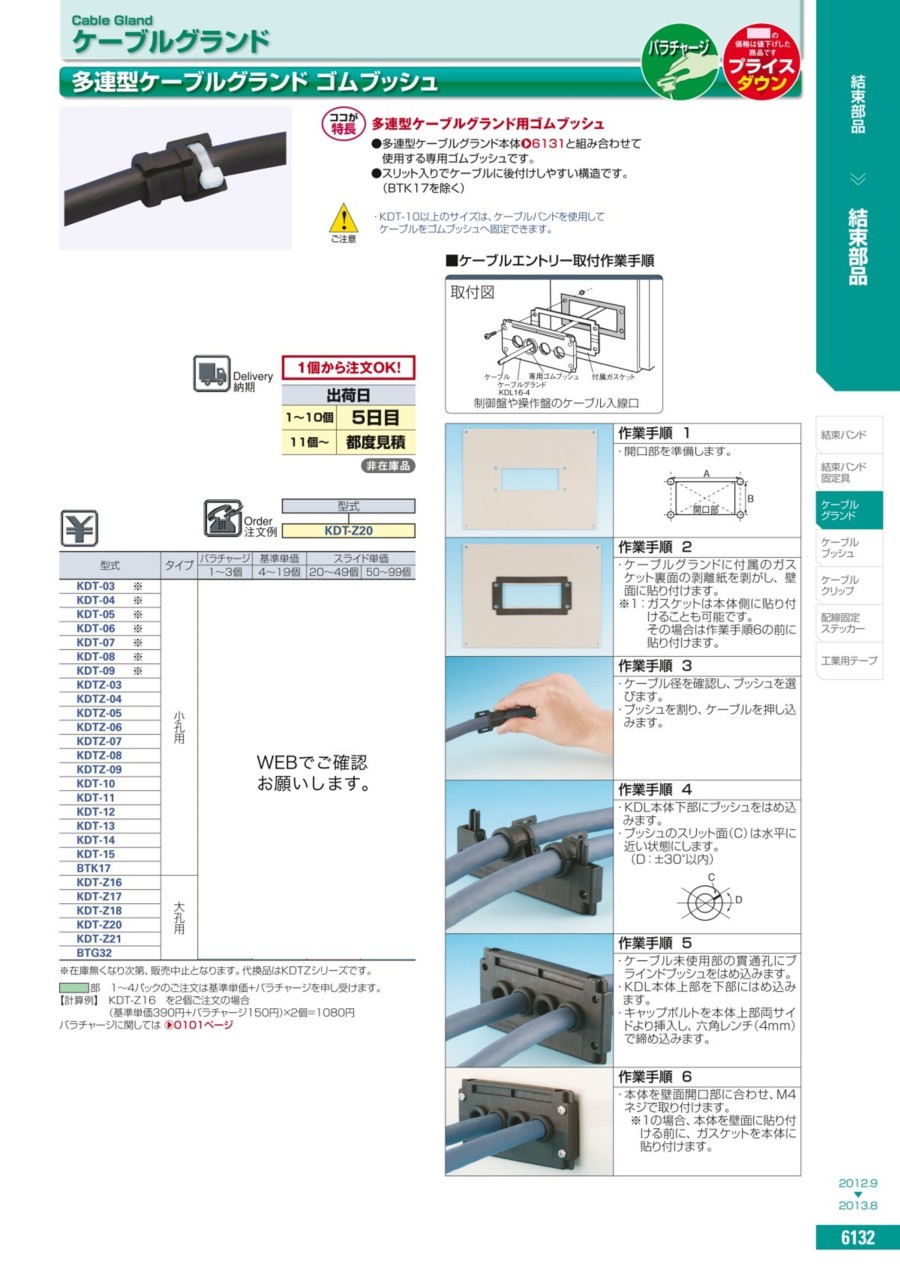

■ケーブルエントリー取付作業手順| 取付図 |
 |
| 制御盤や操作盤のケーブル入線口 |
 | 作業手順 1 |  | 作業手順 4 |
| ・開口部を準備します。 | ・ KDL本体下部にブッシュをはめ込みます。 ・ ブッシュのスリット面（C）は水平に近い状態にします。 （D：±30°以内） | ||
 |  | ||
 | 作業手順 2 |  | 作業手順 5 |
| ・ケーブルグランドに付属のガスケット裏面の剥離紙を剥がし、壁面に貼り付けます。 ※1： ガスケットは本体側に貼り付けることも可能です。 その場合は作業手順6の前に貼り付けます。 | ・ケーブルグランドに付属のガスケット裏面の剥離紙を剥がし、壁面に貼り付けます。 ・ KDL本体上部を下部にはめ込みます。 ・ キャップボルトを本体上部両サイドより挿入し、六角レンチ（4mm）で締め込みます。 | ||
 | 作業手順 3 |  | 作業手順 6 |
| ・ ケーブル径を確認し、ブッシュを選びます。 | ・ 本体を壁面開口部に合わせ、M4ネジで取り付けます。 | ||
| ・ ブッシュを割り、ケーブルを押し込みます。 | ※ 1の場合、本体を壁面に貼り付ける前に、ガスケットを本体に貼り付けます。 | ||
〈KDLシリーズ対応ゴムブッシュ〉
外形図（単位：mm）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
549円 ( 604円 ) | 在庫品1日目当日出荷可能 |
549円 ( 604円 ) | 在庫品1日目当日出荷可能 |
677円 ( 745円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
704円 ( 774円 ) | 在庫品1日目当日出荷可能 |
864円 ( 950円 ) | 在庫品1日目当日出荷可能 |
633円 ( 696円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
704円 ( 774円 ) | 在庫品1日目当日出荷可能 |
779円 ( 857円 ) | 在庫品1日目当日出荷可能 |
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【仕様】
・多連型ケーブルグランド用ゴムブッシュ
・スリット入りでケーブルに後付けしやすい構造です。
カタログ
商品担当おすすめ
【Ｍｕｒｒｐｌａｓｔｉｋ（ムルプラスチック）】多連型ケーブルグランド ゴムブッシュのレビュー
ケーブルグランドとして使用しました。
4
4.02018/11/06
ケーブルグランド本体は単一のモノを製作して使用しました。
多連式ではなく、単一の本体が欲しいです。
1人が参考にしています。
治具に使用
4
4.02018/10/30
ミスミのボックスに取り付けて治具に使用しています。類似品は他メーカーにはありませんでした。ボックスの中に埃が入らないよう...もっと読む
1人が参考にしています。
中継盤のケーブル出し入れ
3
3.02019/07/24
数年前は発送に数日かかっていたと記憶しているがいつのまにか
当日出荷が可能になっていて驚いた。助かります。
都度注文の場...もっと読む
0人が参考にしています。
