【Ｍｕｒｒｐｌａｓｔｉｋ（ムルプラスチック）】多連型ケーブルグランド グランド本体
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 4,559円～9,567円
- 税込単価
- 5,015円～10,524円
多連型で複数のケーブルを狭いスペースに取付可能なケーブルグランド（本体）です。...
詳細情報を確認する- 材質（本体部）
- 25%グラスファイバー入りナイロン66製ゴム製ガスケット付き
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| KDL16-2 |
■規格表
| 型式 | タイプ | 適合ブッシュ 商品ページ | 取付寸法(mm) | 適合電線(mm) | 使用温度範囲 | 材質 | 保護構造 | |||
| A | B | C | D | |||||||
| KDL16-2 | IP54保護構造 | 大孔用×２ | 32 | 36 | 86 | 103 | φ16〜φ29 | −20℃〜+80℃ | 25％グラスファイバー入り ナイロン66製 ゴム製ガスケット付き | 付属ガスケット 専用ブッシュ と合わせて IP54 |
| KDL16-4 | 小孔用×４ | 32 | 36 | 86 | 103 | φ 3〜φ16 | ||||
| KDL24-3 | 大孔用×２ 小孔用×１ | 32 | 36 | 117 | 130 | φ16〜φ29(大孔) φ 3〜φ16(小孔) | ||||
| KDL24-5 | 小孔用×5 | 32 | 36 | 112 | 130 | φ 3〜φ16 | −20℃〜+100℃ | |||
| KDL2-10 | 小孔用×10 | 64 | 55 | 112 | 130 | φ 3〜φ16 | ||||
| 型式 | 重量(g) |
| KDL16-2 | 65.2 |
| KDL16-4 | 66.0 |
| KDL24-3 | 86.2 |
| KDL24-5 | 91.2 |
| KDL2-10 | 141.8 |
概要仕様

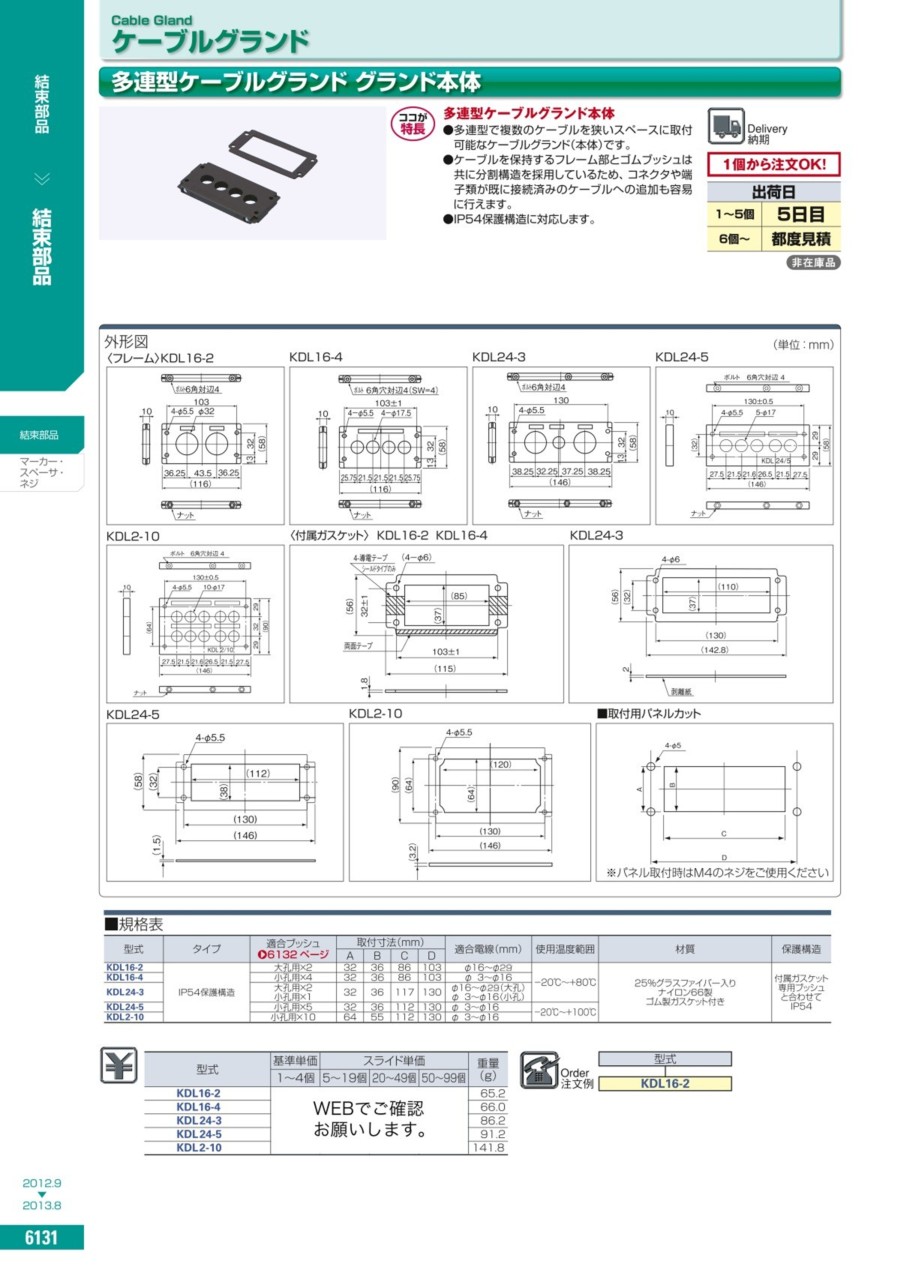

外形図 | （単位：mm） | |||||
| 〈フレーム〉KDL 16-2 | KDL 16-4 | KDL 24-3 | KDL 24-5 | |||
 |  |  |  | |||
| KDL 2-10 | 〈付属ガスケット〉KDL 16-2 KDL 16-4 | KDL 24-3 | ||||
 |  |  | ||||
| KDL 24-5 | KDL 2-10 | ■取付用パネルカット | ||||
 |  |  ※パネル取付時はM4のネジをご使用ください | ||||
 | 作業手順 1 |
| ・開口部を準備します。 | |
 | |
 | 作業手順 2 |
| ・ケーブルグランドに付属のガズケット裏面の剥離紙を剥がし、壁面に貼り付けます。 ※1：ガスケットは本体側に貼り付けることも可能です。 その場合は作業手順6の前に貼り付けます。 | |
 | 作業手順 3 |
| ・ケーブル径を確認し、ブッシュを選びます。 ・ブッシュを割り、ケーブルを押し込みます。 | |
 | 作業手順 4 |
| ・KDL本体下部にブッシュをはめ込みます。 ・ブッシュのスリット面（C）は水平に近い状態にします。（D：±30°以内） | |
 | |
 | 作業手順 5 |
| ・ケーブル未使用部の貫通孔にブランインドブッシュをはめ込みます。 ・KDL本体上部を下部にはめ込みます。 ・キャップボトルを本体上部両サイドより挿入し、六角レンチ（4mm）で締め込みます。 | |
 | 作業手順 6 |
| ・本体を壁面開口部に合わせ、M4ネジで取り付けします。 ※1の場合、本体を壁面に貼り付ける前に、ガスケットを本体に貼り付けます。 |
※パネル取付用M4ネジは添付されておりません。
