ミスミ

ケーブルグランド用ロックナット【10個入り】

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（7件）

通常単価(税別): 662円～7,340円

税込単価: 728円～8,074円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ケーブルブッシュ（ブラインド・Mネジ）

通常価格(税別)： 1,236円 (税込価格：1,360円)

通常出荷日：在庫品1日目

【仕様】・ケーブルグランドのパネル取付用ロックナット・パック入り数（P）：10

詳細情報を確認する

パック入り数 (P)
10

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

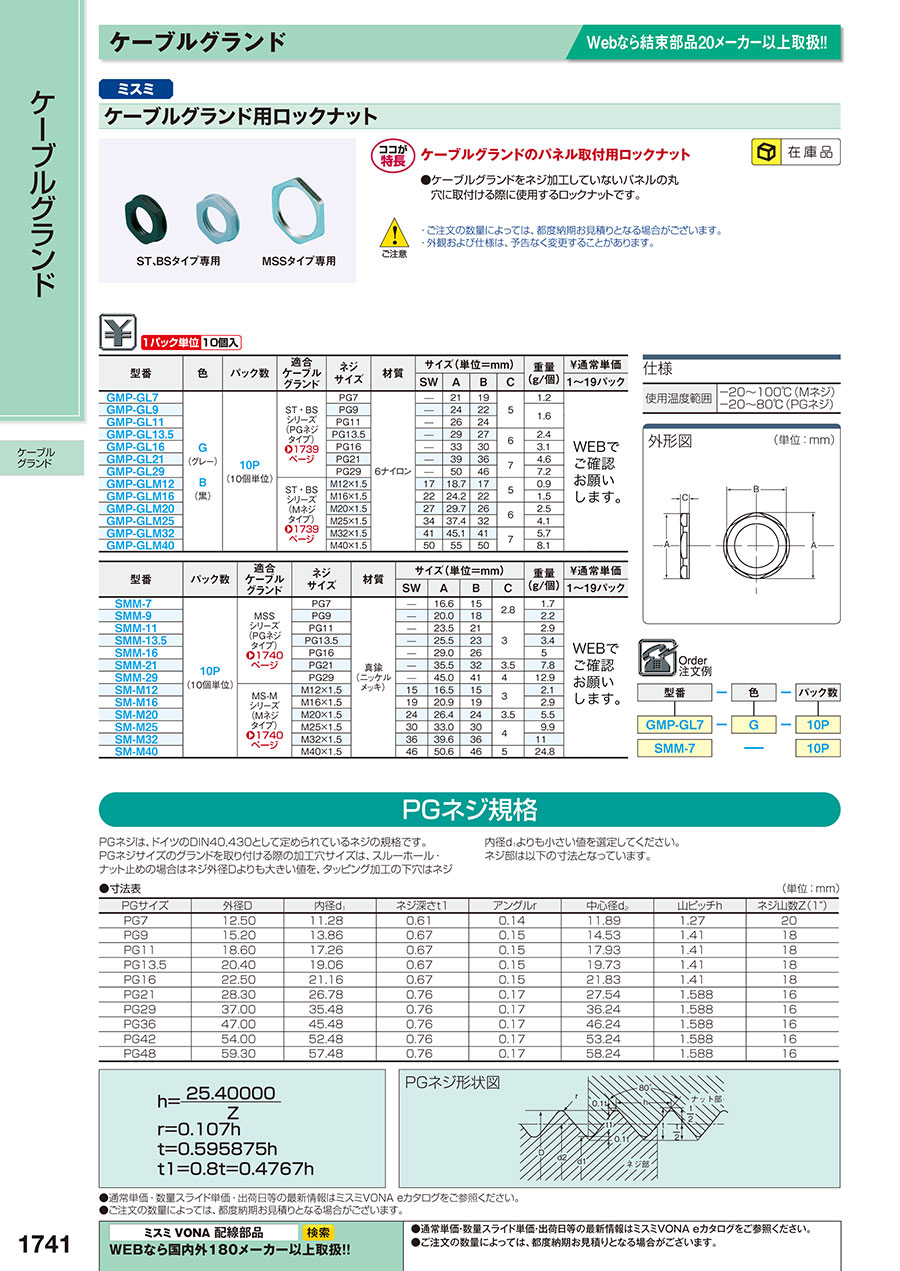

カタログ

商品仕様

規格表

型式	−	色	−	パック数
GMP-GL7	−	G	−	10P
SMM-7	−			10P

1パック

10個入

型式	色	パック数	適合ケーブルグランド	ネジサイズ	材質	サイズ(単位＝mm)				重量 (g/個)
型式	色	パック数	適合ケーブルグランド	ネジサイズ	材質	SW	A	B	C	重量 (g/個)
GMP-GL7	G (グレー) B (黒)	10P (10個単位)	ST・BSシリーズ (PGネジタイプ) 商品ページ	PG7	6ナイロン	—	21	19	5	1.2
GMP-GL9				PG9		—	24	22		1.6
GMP-GL11				PG11		—	26	24		1.6
GMP-GL13.5				PG13.5		—	29	27	6	2.4
GMP-GL16				PG16		—	33	30	6	3.1
GMP-GL21				PG21		—	39	36	7	4.6
GMP-GL29				PG29		—	50	46	7	7.2
GMP-GLM12			ST・BSシリーズ (Mネジタイプ) 商品ページ	M12×1.5		17	18.7	17	5	0.9
GMP-GLM16				M16×1.5		22	24.2	22	5	1.5
GMP-GLM20				M20×1.5		27	29.7	26	6	2.5
GMP-GLM25				M25×1.5		34	37.4	32	6	4.1
GMP-GLM32				M32×1.5		41	45.1	41	7	5.7
GMP-GLM40				M40×1.5		50	55	50	7	8.1

型式	パック数	適合ケーブルグランド	ネジサイズ	材質	サイズ(単位＝mm)				重量 (g/個)
型式	パック数	適合ケーブルグランド	ネジサイズ	材質	SW	A	B	C	重量 (g/個)
SMM-7	10P (10個単位)	MSS シリーズ (PGネジタイプ) 商品ページページ	PG7	真鍮 (ニッケルメッキ)	—	16.6	15	2.8	1.7
SMM-9			PG9		—	20.0	18	2.8	2.2
SMM-11			PG11		—	23.5	21	3	2.9
SMM-13.5			PG13.5		—	25.5	23		3.4
SMM-16			PG16		—	29.0	26		5
SMM-21			PG21		—	35.5	32	3.5	7.8
SMM-29			PG29		—	45.0	41	4	12.9
SM-M12		MS-M シリーズ (Mネジタイプ) 商品ページページ	M12×1.5		15	16.5	15	3	2.1
SM-M16			M16×1.5		19	20.9	19	3	2.9
SM-M20			M20×1.5		24	26.4	24	3.5	5.5
SM-M25			M25×1.5		30	33.0	30	4	9.9
SM-M32			M32×1.5		36	39.6	36	4	11
SM-M40			M40×1.5		46	50.6	46	5	24.8

概要仕様

外形図

（単位：mm）

PGネジ規格

PGネジは、ドイツのDIN40,430として定められているネジの規格です。 PGネジサイズのグランドを取り付ける際の加工穴サイズは、スルーホール・ナット止めの場合はネジ外径Dよりも大きい値を、タッピング加工の下穴はネジ内径d1よりも小さい値を選定してください。ネジ部は以下の寸法となっています。
●寸法表							（単位：mm）
PGサイズ	外径D	内径d1	ネジ深さt1	アングルr	中心径d2	山ピッチh	ネジ山数Z（1"）
PG7	12.50	11.28	0.61	0.14	11.89	1.27	20
PG9	15.20	13.86	0.67	0.15	14.53	1.41	18
PG11	18.60	17.26	0.67	0.15	17.93	1.41	18
PG13.5	20.40	19.06	0.67	0.15	19.73	1.41	18
PG16	22.50	21.16	0.67	0.15	21.83	1.41	18
PG21	28.30	26.78	0.76	0.17	27.54	1.588	16
PG29	37.00	35.48	0.76	0.17	36.24	1.588	16
PG36	47.00	45.48	0.76	0.17	46.24	1.588	16
PG42	54.00	52.48	0.76	0.17	53.24	1.588	16
PG48	59.30	57.48	0.76	0.17	58.24	1.588	16

	h＝	25.40000
		Z
	r＝0.107h
	t＝0.595875h
	t1＝0.8t＝0.4767h

PGネジ形状図

仕様

使用温度範囲

−20〜100℃(Mネジ)
−20〜80℃(PGネジ)

型番リスト

表示件数

型番

材質

色

材質（本体部）

使用温度範囲

(℃)

色

ネジサイズ

適合ケーブルクランプ

ネジタイプ

RoHS?

最小発注数量

その他	黒	6ナイロン	-20～80	黒	7	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	7	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～80	黒	9	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	9	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～80	黒	11	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	11	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～80	黒	13.5	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	13.5	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～80	黒	16	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	16	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～80	黒	21	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	21	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～80	黒	29	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～80	グレー	29	ST・BSシリーズ	PGネジ	10	1パック 10個入り
その他	黒	6ナイロン	-20～100	黒	M12×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～100	グレー	M12×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	黒	6ナイロン	-20～100	黒	M16×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～100	グレー	M16×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	黒	6ナイロン	-20～100	黒	M20×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～100	グレー	M20×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	黒	6ナイロン	-20～100	黒	M25×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～100	グレー	M25×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	黒	6ナイロン	-20～100	黒	M32×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～100	グレー	M32×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	黒	6ナイロン	-20～100	黒	M40×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
その他	グレー	6ナイロン	-20～100	グレー	M40×1.5	ST・ＢＳシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～100	-	M12×1.5	MS-Mシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～100	-	M16×1.5	MS-Mシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～100	-	M20×1.5	MS-Mシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～100	-	M25×1.5	MS-Mシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～100	-	M32×1.5	MS-Mシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～100	-	M40×1.5	MS-Mシリーズ	Mネジタイプ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	7	MSSシリーズ	PGネジ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	9	MSSシリーズ	PGネジ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	11	MSSシリーズ	PGネジ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	13.5	MSSシリーズ	PGネジ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	16	MSSシリーズ	PGネジ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	21	MSSシリーズ	PGネジ	10	1パック 10個入り
金属	-	真鍮(ニッケルメッキ)	-20～80	-	29	MSSシリーズ	PGネジ	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
2,424円 ( 2,666円 )	在庫品1日目当日出荷可能
2,424円 ( 2,666円 )	在庫品1日目当日出荷可能
3,825円 ( 4,208円 )	在庫品1日目当日出荷可能
2,844円 ( 3,128円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
4,292円 ( 4,721円 )	在庫品1日目当日出荷可能
4,292円 ( 4,721円 )	在庫品1日目当日出荷可能
5,148円 ( 5,663円 )	在庫品1日目当日出荷可能
5,148円 ( 5,663円 )	在庫品1日目当日出荷可能
1,362円 ( 1,498円 )	在庫品1日目当日出荷可能
1,598円 ( 1,758円 )	在庫品1日目当日出荷可能
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能
2,746円 ( 3,021円 )	在庫品1日目当日出荷可能
4,115円 ( 4,527円 )	在庫品1日目当日出荷可能
7,340円 ( 8,074円 )	在庫品1日目当日出荷可能
826円 ( 909円 )	在庫品1日目当日出荷可能
662円 ( 728円 )	在庫品1日目当日出荷可能
808円 ( 889円 )	在庫品1日目当日出荷可能
808円 ( 889円 )	在庫品1日目当日出荷可能
889円 ( 978円 )	在庫品1日目当日出荷可能
1,725円 ( 1,898円 )	在庫品1日目当日出荷可能
1,903円 ( 2,093円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【仕様】
・ケーブルグランドのパネル取付用ロックナット
・パック入り数（P）：10

【ココが特長】
●ケーブルグランドをネジ加工していないパネルの丸穴に取付ける際に使用するロックナットです。

カタログ

商品TOP
