ケーブルグランド（金属製）

ケーブルグランド（金属製）

ご注意

  • 本製品にはロックナットが付属しません。型番リストに適合ロックナットが記載されておりますので必要に応じてご購入ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

外形図

 （単位：mm）
ケーブルグランド（金属製）：外形図

規格表

型式
MSS9
型式ネジ
サイズ		ネジ
ピッチ		サイズ適合ケーブル
外径		重量
(g)		ネジ外径
(mm)		パネルカット寸法
(mm)		締め付けトルク
(N・m)
本体・ロックナット		(別売)適合ロックナット
SWABC(max)C(min)DE真鍮
　　
MSS7PG71.271415.572621513φ2〜6.510.312.5 Φ13.0±0.26.25SMM-7-10P
MSS9PG91.411718.98.52924615φ3〜817.415.2 Φ15.7±0.26.25SMM-9-10P
MSS11PG112022.210.53327617φ4〜1024.518.6 Φ19.0±0.26.25SMM-11-10P
MSS13.5PG13.52224.412.53427717φ5〜1227.620.4 Φ21.0±0.26.25SMM-13.5-10P
MSS16PG162426.714.53529717.5φ8〜1433.222.5 Φ23.0±0.27.5SMM-16-10P
MSS21PG211.593033.518.53932720.5φ11〜1857.528.3 Φ28.8±0.210SMM-21-10P
MSS29PG294043.525.54739826φ16〜2512437 Φ37.5±0.210SMM-29-10P
PG：ドイツ電線管ねじ DIN 40430 準拠

型式ネジ
サイズ		ネジ
ピッチ		サイズ適合ケーブル
外径		重量
(g)		ネジ外径
(mm)		パネルカット寸法
(mm)		締め付けトルク
(N・m)
本体・ロックナット		(別売)適合ロックナット
SWABC(max)C(min)DE真鍮
　　
MS-M12M121.51617.67.427.322.4712.63.5〜716.412 Φ12.3～12.58SM-M12-10P
MS-M16M16202210.43225.2714.14.5〜1027.116 Φ16.3～16.510SM-M16-10P
MS-M20M202426.413.435.529.4815.57〜12.539.320 Φ20.3～20.512SM-M20-10P
MS-M25M252931.917.437.529.8 17.29〜16.558.125 Φ25.3～25.512SM-M25-10P
MS-M32M323639.621.342.233.691911〜2110032 Φ32.3～32.518SM-M32-10P
MS-M40M404549.528.649.538.3 23.219〜2816540 Φ40.4～40.718SM-M40-10P
【ご注意】
[ ! ] 締め付けトルクはキャップ側、本体側、ロックナット側とも同じです。
[ ! ] 本製品には、パネル取付用ゴムパッキンとロックナットは付属しません。
[ ! ] ロックナットは必要に応じてご購入ください。
[ ! ] パネル取付用ゴムパッキンはミスミではお取り扱いございません。

概要仕様

分解写真

ケーブルグランド（金属製）：分解写真
[ ! ] パッキン、ケーブル押さえ部の単品販売はございません。

仕様
材質本体真鍮(ニッケルメッキ)
キャップ
パッキンネオブレンゴム
ケーブル押さえ部6ナイロン
Oリングニトリルブチレン
使用温度範囲Mネジ固定：−40〜＋100℃
Mネジ可動：−25〜＋100℃
PGネジ固定：−40〜＋100℃
PGネジ可動：−25〜＋100℃
色シルバー
保護構造PGネジ：IP68
Mネジ：IP68, IP69
認証規格PGネジ：CE/UKCA/UL未認証
Mネジ：CE/UKCA/RU･cRU(E79903)
VDE(40010604)

型番リスト

表示件数
  • 1
    • 型番
    MS-M12
    MS-M16
    MS-M20
    MS-M25
    MS-M32
    MS-M40
    MSS7
    MSS9
    MSS11
    MSS13.5
    MSS16
    MSS21
    MSS29

    使用ケーブル外径

    ネジ規格

    ネジサイズ

    ネジサイズ

    		RoHS?最小発注数量
    Ф3.5～7mm
    Mネジ
    M12×1.5
    M12X1.5
    10
    1個
    Ф4.5～10mm
    Mネジ
    M16×1.5
    M16X1.5
    10
    1個
    Ф7～12.5mm
    Mネジ
    M20×1.5
    M20X1.5
    10
    1個
    Ф9～16.5mm
    Mネジ
    M25×1.5
    M25X1.5
    10
    1個
    Ф11～21mm
    Mネジ
    M32×1.5
    M32X1.5
    10
    1個
    Ф19～28mm
    Mネジ
    M40×1.5
    M40X1.5
    10
    1個
    Ф2～6.5mm
    PGネジ
    PG7
    PG7
    10
    1個
    Ф3～8mm
    PGネジ
    PG9
    PG9
    10
    1個
    Ф4～10mm
    PGネジ
    PG11
    PG11
    -
    1個
    Ф5～12mm
    PGネジ
    PG13.5
    PG13.5
    -
    1個
    Ф8～14mm
    PGネジ
    PG16
    PG16
    10
    1個
    Ф11～18mm
    PGネジ
    PG21
    PG21
    10
    1個
    Ф16～25mm
    PGネジ
    PG29
    PG29
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    673円
    ( 740円 )
    在庫品1日目当日出荷可能
    1,038円
    ( 1,142円 )
    在庫品1日目当日出荷可能
    1,158円
    ( 1,274円 )
    在庫品1日目当日出荷可能
    1,822円
    ( 2,004円 )
    在庫品1日目当日出荷可能
    3,437円
    ( 3,781円 )
    在庫品1日目当日出荷可能
    4,245円
    ( 4,670円 )
    在庫品1日目当日出荷可能
    715円
    ( 787円 )
    在庫品1日目当日出荷可能
    985円
    ( 1,084円 )
    在庫品1日目当日出荷可能
    1,092円
    ( 1,201円 )
    在庫品1日目当日出荷可能
    1,172円
    ( 1,289円 )
    在庫品1日目当日出荷可能
    747円
    ( 822円 )
    在庫品1日目当日出荷可能
    1,118円
    ( 1,230円 )
    在庫品1日目当日出荷可能
    2,490円
    ( 2,739円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    金属製で耐腐蝕性、耐磨耗性を高めたケーブルグランドです。
    パネル接合面にOリングが付属されているため、防水、防塵性が高められています。

    ご注意

    • 本製品にはロックナットが付属しません。型番リストに適合ロックナットが記載されておりますので必要に応じてご購入ください。
    【ココが特長】
    ●耐腐蝕性、耐磨耗性を高めた金属製のケーブルグランドです。
    ●パネル接合面はOリングが付属しているため、防水、防塵性が高められています。

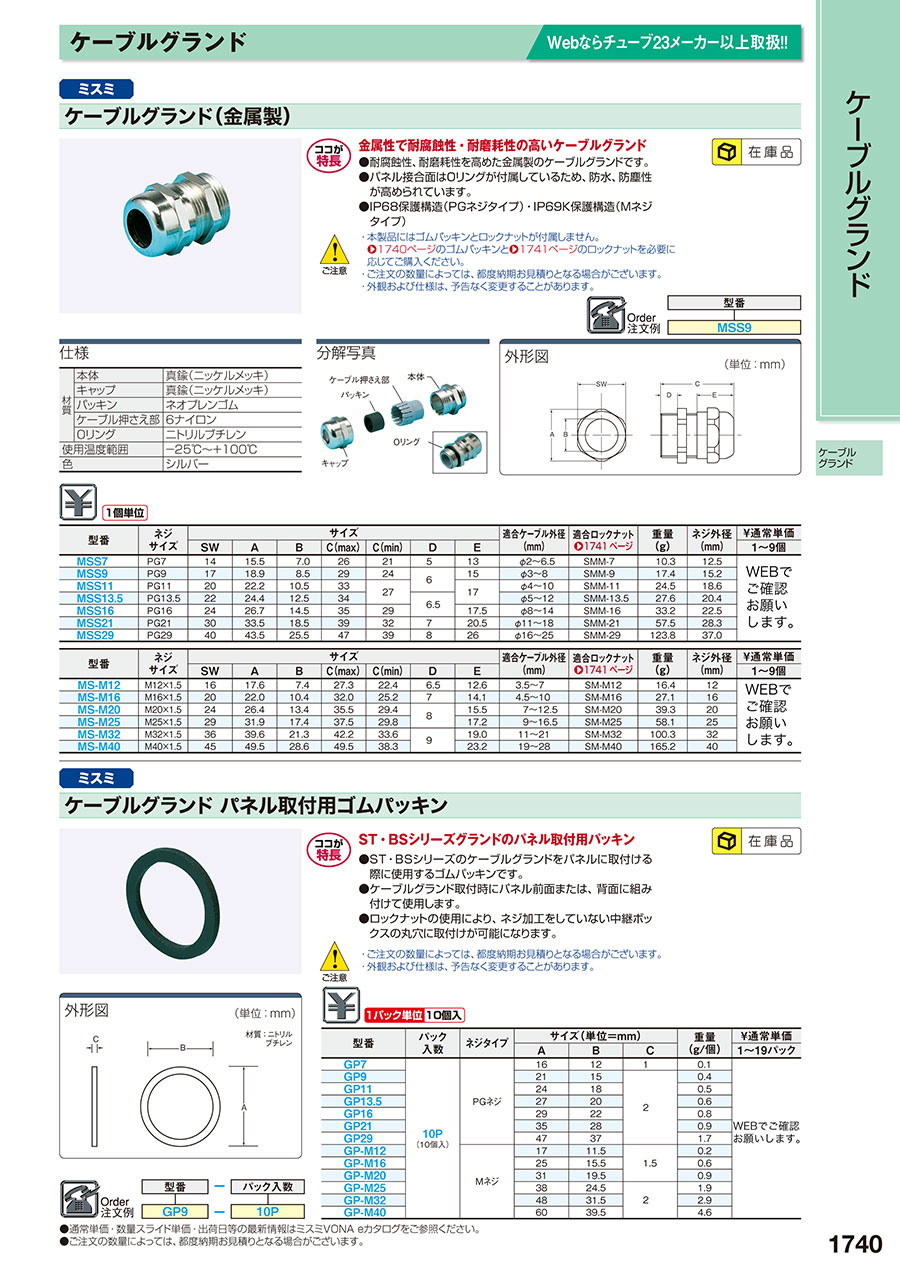

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-1740

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ケーブルグランド（金属製）のレビュー
    4.5平均満足度：4.56件のレビュー
    製品
    5
    満足度：5.02022/02/09
    この商品は、自社の製品に使用しています。自社製品には、ケーブルを直だしする部分がありますので、そのケーブルが固定されるよ...もっと読む
    0人が参考にしています。
    ケーブルのクランプ
    3
    満足度：3.02021/02/05
    ケーブルを止めるために使っています。本品をどこかに固定するためのナットが標準でついていません。それを買うように気を付ける...もっと読む
    0人が参考にしています。
    ケーブルの保持用
    4
    満足度：4.02019/07/27
    ７０℃前後に加熱する装置のケーブルを保持する用途に使用しているがコンパクトで、１００℃までの耐熱性もあるため安心できるの...もっと読む
    0人が参考にしています。
    水槽に使用
    5
    満足度：5.02019/06/06
    モーターケーブルを通す穴から水が漏れださないように使用。金属製なので樹脂のような劣化割れの心配がない。
    0人が参考にしています。
    普段使い
    5
    満足度：5.02019/04/16
    既製品の部品のつなぎとして使用しています。特に問題がなく使用できました。
