ミスミ

ケーブルグランド（ケーブル保護ガイド付き）

数量スライド割引
当日出荷可能

3.8

平均満足度3.8

この商品のレビューをみる（5件）

通常単価(税別): 540円～1,541円

税込単価: 594円～1,695円

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が22型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

	（単位：mm）

規格表

型式	−	色
BS7	−	B

型式	色	ネジサイズ	ネジピッチ	サイズ						適合ケーブル外径	重量 (g)	ネジ外径 (mm)	パネルカット寸法 (mm)	締め付けトルク(N・m)		(別売)適合ロックナット
型式	色	ネジサイズ	ネジピッチ	SW	A	B	C(max)	C(min)	D	適合ケーブル外径	重量 (g)	ネジ外径 (mm)	パネルカット寸法 (mm)	固定側	キャップナット	ナイロン	真鍮
BS7	G (グレー) B (黒)	PG7	1.27	15	16.4	6.5	62	59	7.8	φ2.5〜6.5	5.3	12.5	12.8-0.2	3	1.7	GMP-GL7-□-□	SMM-7-10P
BS9		PG9	1.41	19	21.1	8	75	70	8	φ3.5〜8	9.7	15.2	15.5-0.2	4	3	GMP-GL9-□-□	SMM-9-10P
BS11		PG11		22	24.4	10	87	81	8	φ4〜10	14.7	18.6	18.9-0.2	4	3	GMP-GL11-□-□	SMM-11-10P
BS13.5		PG13.5		24	26.5	12	100	93	9	φ6〜12	18.5	20.3	20.7-0.2	4	2.5	GMP-GL13.5-□-□	SMM-13.5-10P
BS16		PG16		27	29.5	14	113	106	10	φ9〜14	26	22.5	22.8-0.2	6	3.3	GMP-GL16-□-□	SMM-16-10P
BS21		PG21	1.59	33	36.2	18	129	120	11	φ13〜18	44.8	28.3	28.6-0.2	8	5	GMP-GL21-□-□	SMM-21-10P

※PG：ドイツ電線管ねじ DIN 40430 準拠

型式	色	ネジサイズ	ネジピッチ	サイズ						適合ケーブル外径	重量 (g)	ネジ外径 (mm)	パネルカット寸法 (mm)	締め付けトルク (N・m) 本体・ロックナット	(別売)適合ロックナット
型式	色	ネジサイズ	ネジピッチ	SW	A	B	C(max)	C(min)	D	適合ケーブル外径	重量 (g)	ネジ外径 (mm)	パネルカット寸法 (mm)	締め付けトルク (N・m) 本体・ロックナット	ナイロン	真鍮
BS-M12	G (グレー) B (黒)	M12	1.5	15	16.6	7	64	60	8	φ3.5〜7	5.3	12	12.0+0.2	1.5	GMP-GLM12-□-□	SM-M12-10P
BS-M16		M16		19	21.1	10	86	81	8	φ4〜10	10.4	16	16.0+0.2	3	GMP-GLM16-□-□	SM-M16-10P
BS-M20		M20		25	27.6	13	101	95	9	φ6〜13	20.1	20	20.0+0.2	6	GMP-GLM20-□-□	SM-M20-10P
BS-M25		M25		30	33.6	17	125	118	10	φ8〜17	34.6	25	25.0+0.2	8	GMP-GLM25-□-□	SM-M25-10P
BS-M32		M32		36	40.3	21	149	139	10	φ9〜21	54.6	32	32.0+0.3	10	GMP-GLM32-□-□	SM-M32-10P

概要仕様

分解写真

[ ! ] パッキンの単品販売はございません。

仕様

材質	本体	6ナイロン(難燃グレード：UL94V-2)
	キャップ
	パッキン	ネオプレンゴム
使用温度範囲		Mネジ：−20〜+100℃
		PGネジ：−20〜+100℃
色		グレーまたは黒
保護構造		Mネジ：IP68,IP69
		PGネジ：IP68
認証規格		PGネジ：CE/UKCA/RU･cRU(E79903) Mネジ：CE/UKCA/RU･cRU(E79903) VDE(40010604)

型番リスト

表示件数

型番

使用ケーブル外径

ネジ規格

ネジサイズ

色

使用温度範囲

(℃)

ネジサイズ

RoHS?

最小発注数量

Ф2.5～6.5mm	PGネジ	PG7	黒	-20～80	PG7	10	2個
Ф2.5～6.5mm	PGネジ	PG7	グレー	-20～80	PG7	10	2個
Ф3.5～8mm	PGネジ	PG9	黒	-20～80	PG9	10	2個
Ф3.5～8mm	PGネジ	PG9	グレー	-20～80	PG9	10	2個
Ф4～10mm	PGネジ	PG11	黒	-20～80	PG11	10	1個
Ф4～10mm	PGネジ	PG11	グレー	-20～80	PG11	10	1個
Ф5～12mm	PGネジ	PG13.5	黒	-20～80	PG13.5	10	1個
Ф5～12mm	PGネジ	PG13.5	グレー	-20～80	PG13.5	10	1個
Ф9～14mm	PGネジ	PG16	黒	-20～80	PG16	10	1個
Ф9～14mm	PGネジ	PG16	グレー	-20～80	PG16	10	1個
Ф13～18mm	PGネジ	PG21	黒	-20～80	PG21	10	1個
Ф13～18mm	PGネジ	PG21	グレー	-20～80	PG21	10	1個
Ф3.5～7mm	Mネジ	M12×1.5	黒	-20～100	M12X1.5	10	2個
Ф3.5～7mm	Mネジ	M12×1.5	グレー	-20～100	M12X1.5	10	2個
Ф4.5～10mm	Mネジ	M16×1.5	黒	-20～100	M16X1.5	10	1個
Ф4.5～10mm	Mネジ	M16×1.5	グレー	-20～100	M16X1.5	10	1個
Ф7～13mm	Mネジ	M20×1.5	黒	-20～100	M20X1.5	10	1個
Ф7～13mm	Mネジ	M20×1.5	グレー	-20～100	M20X1.5	10	1個
Ф9～17mm	Mネジ	M25×1.5	黒	-20～100	M25X1.5	10	1個
Ф9～17mm	Mネジ	M25×1.5	グレー	-20～100	M25X1.5	10	1個
Ф11～21mm	Mネジ	M32×1.5	黒	-20～100	M32X1.5	10	1個
Ф11～21mm	Mネジ	M32×1.5	グレー	-20～100	M32X1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

566円 ( 623円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	在庫品1日目当日出荷可能
608円 ( 669円 )	在庫品1日目当日出荷可能
737円 ( 811円 )	在庫品1日目当日出荷可能
737円 ( 811円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	在庫品1日目当日出荷可能
798円 ( 878円 )	在庫品1日目当日出荷可能
799円 ( 879円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	在庫品1日目当日出荷可能
1,457円 ( 1,603円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,227円 ( 1,350円 )	在庫品1日目当日出荷可能
1,541円 ( 1,695円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ケーブル保護ガイド付きケーブルグランドです。
パネル接合面には、シーリングリングが成形加工されており、ケーブル固定部のネジがラチェット方式によるゆるみ止めの構造になっています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●スパイラル部により、ケーブルの断線を防ぎます。
●パネル接合面には、シーリングリングが成形加工されています。
●ケーブル固定部のネジがラチェット方式によるゆるみ止めの構造になっています。

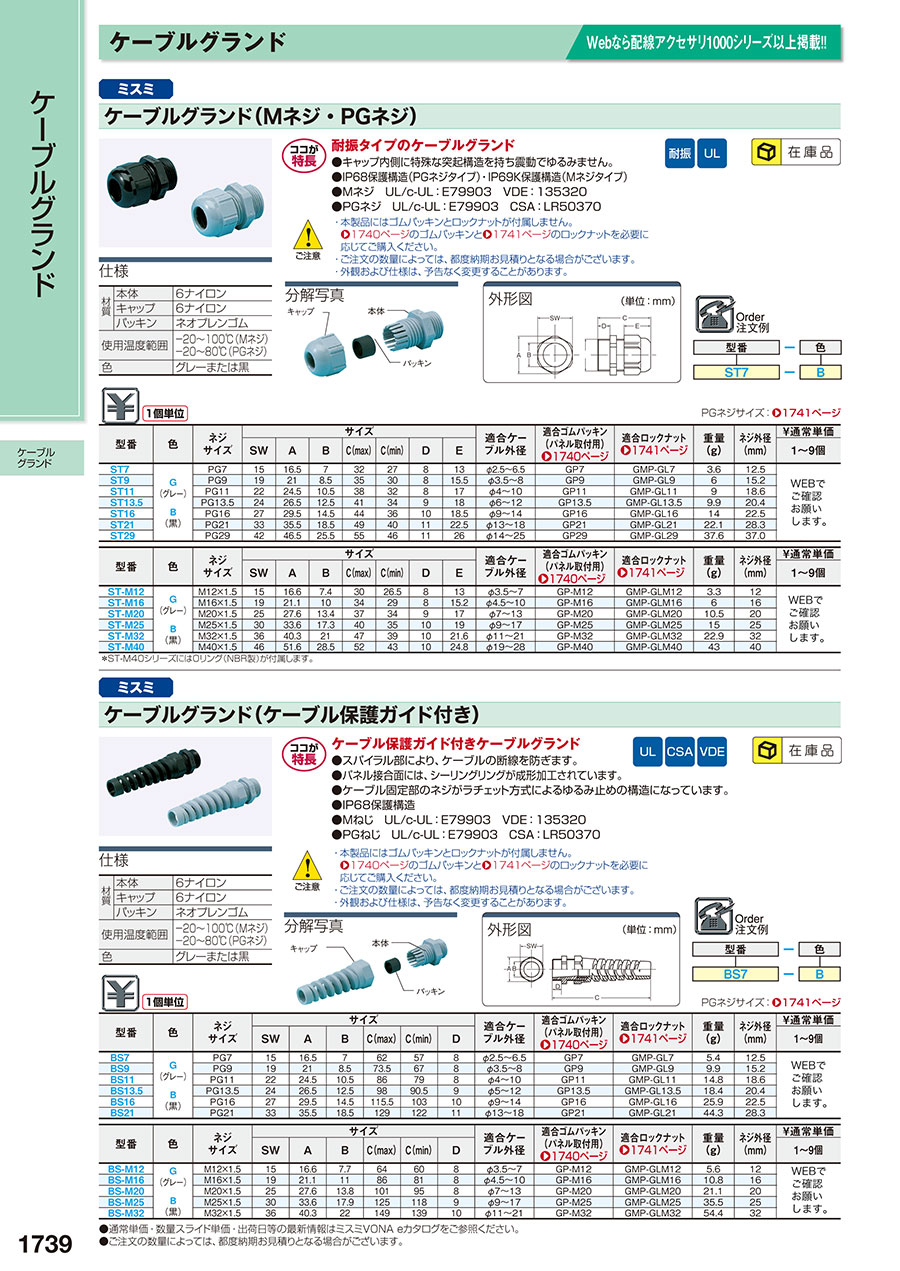

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ケーブルグランド（ケーブル保護ガイド付き）のレビュー

3.8平均満足度：3.85件のレビュー

星5
40%
星4
20%
星3
20%
星2
20%
星1
0%

試作品に使用しています

満足度：5.02023/03/09

社内で製作している試作品に使用しています。ボックスから細い配線を引き出すので取り出し部の強度が欲しかったので、このケーブ...もっと読む

0人が参考にしています。

製品

満足度：4.02022/11/24

この商品は自社の製品に装備している配線のケーブルグランドとして使用しているものですが、機能的にも外観的にも良いものだと思...もっと読む

0人が参考にしています。

ケーブル配線

満足度：3.02022/06/21

通すだけなので問題なく使えましたが、ﾅｯﾄとﾊﾟｯｷﾝが別売りなのと、1個単位で購入できないのが残念です。

0人が参考にしています。

測定機作製

満足度：2.02019/07/12

取り付けネジが特殊でナットが合わなく取り付けに苦労した。Ｍ１６とか一般的なネジにして欲しい。

ミスミからのコメント

この度はお客様のご期待に沿えず申し訳ございませんでした。頂きましたご意見につきましては、関係部門へもフィードバックし今後の商品開発の参考とさせて頂きます。今後とも忌憚ないご意見・ご要望を頂けますと幸いです。よろしくお願い致します。

0人が参考にしています。

ハンディタイプ操作盤の電線を落とす際に使用

満足度：5.02018/10/19

ハンディタイプ操作盤の電線を落とす際に、そのケーブルの保護用として使用しています。以前から使用している商品で実績があるた...もっと読む

0人が参考にしています。

5件全て見る
