ケーブルグランド（Mネジ・CTGネジ）
- 通常単価(税別)
- 367円～1,774円特別価格
- 税込単価
- 404円～1,951円特別価格
通常出荷日：在庫品1日目当日出荷可能
(定番)ロックナット付きケーブルグランド 適合電線外径Φ2～30 保護構造IP67
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【仕様変更】 OA-W-3630について、他サイズと外観形状統一を目的とした寸法変更がございます（26年中入荷予定）。詳細は商品仕様内、規格表をご参照願います。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| OA-W-1606 |
■規格表
（mm）
（mm）
| 型式 | 適合電線外径 | パネル | 取付ネジ | 適合板厚 | 使用温度 | 保護 | A | B | C | D | E | F | G | H | 重量(g) |
| 取付穴径 | 範囲 | 構造 | |||||||||||||
| OA-W-15M-04 | Ф2〜4 | Ф15 | M15 (P＝1) | 3mm 以下 | IP67 | 22.5 | 6 | 17 | Ф18 | 17 | Ф18 | 2.5 | 18 | 8 | |
| OA-W-15M-05 | Ф3〜5 | 7 | |||||||||||||
| OA-W-15M-07 | Ф5〜7 | 7 | |||||||||||||
| OA-W-1606 | Ф4〜6 | Ф21 | CTG16 | 4mm 以下 | 28.4 | 10 | 21 | Ф23 | 23 | Ф27 | 6.3 | 26 | 13 | ||
| OA-W-1608 | Ф6〜8 | −25℃ | 12 | ||||||||||||
| OA-W-1609 | Ф7〜9 | 〜 | 22 | Ф24 | 24 | 13 | |||||||||
| OA-W-1611 | Ф9〜11 | ＋80℃ | 12 | ||||||||||||
| OA-W-1613 | Ф11〜13 | 3mm以下 | 32 | 10 | 24 | Ф26 | 26 | 12 | |||||||
| OA-W-2216 | Ф13〜16 | Ф28 | CTG22 | 6mm以下 | 35 | 13 | 36 | Ф39 | 36 | Ф39 | 6.8 | 32 | 32 | ||
| OA-W-2219 | Ф15〜19 | 30 | |||||||||||||
| OA-W-2823 | Ф19〜23 | Ф34 | CTG28 | 5.5mm以下 | 52 | 11 | 41 | Ф41 | 41 | Ф45 | 6 | 41 | 67 | ||
| OA-W-3630 | Ф25〜30 | Ф42 | CTG36 | 7.5mm以下 | 61 | 14 | 49.5 | Ф54.5 | 49.5 | Ф54.5 | 5 | 50 | 106.5 |
仕様変更後
| 型式 | 適合電線外径 | パネル | 取付ネジ | 適合板厚 | 使用温度 | 保護 | A | B | C | D | E | F | G | H | 重量(g) |
| 取付穴径 | 範囲 | 構造 | |||||||||||||
| OA-W-3630 | Ф25〜30 | Ф42 | CTG36 | 7.5mm以下 | −25℃ 〜+80℃ | IP67 | 59.5 | 14 | 50 | Ф55 | 50 | Ф55 | 6 | 50 | 107 |
概要仕様
外形図 | （単位：mm） |
 | |
■取り付け方法 | ||
 |  |  |
（1）ケーブルグランドを取付ける。 | （3）ケーブルを差し込む。 | （4）キャップを締めてケーブルを固定する。 |
使用例 |
 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
395円177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
663円 ( 729円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
1,774円 ( 1,951円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
(定番)ロックナット付きケーブルグランド 適合電線外径Φ2～30 保護構造IP67
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【仕様変更】 OA-W-3630について、他サイズと外観形状統一を目的とした寸法変更がございます（26年中入荷予定）。詳細は商品仕様内、規格表をご参照願います。
【ココが特長】
●キャップを締め付けるだけで簡単に電線を固定できます。
●保護構造はIP67に適合し、耐油性にもすぐれています。
●付属のロックナットでパネルへの取り付けも可能です。
○ケーブルグランドセレクションガイドは→こちらをクリック
●キャップを締め付けるだけで簡単に電線を固定できます。
●保護構造はIP67に適合し、耐油性にもすぐれています。
●付属のロックナットでパネルへの取り付けも可能です。
○ケーブルグランドセレクションガイドは→こちらをクリック

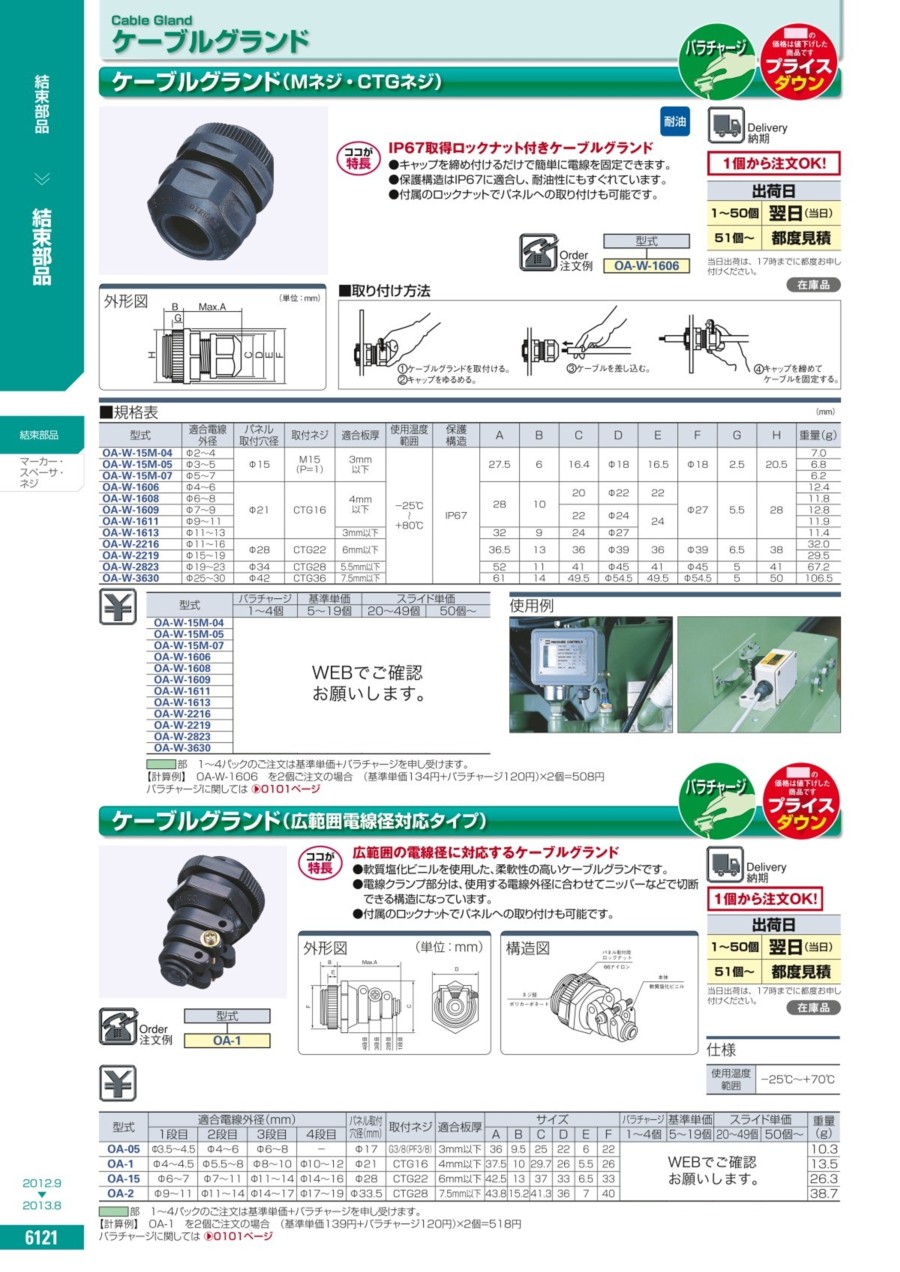

カタログ
商品担当おすすめ
ケーブルグランド（Mネジ・CTGネジ）のレビュー
ケーブルのつなぎ込に使用しています
5
5.02022/02/09
自社内で新規に製作した、検査装置への接続ボックス、中継ボックスへのケーブルのつなぎ込みに使用しています。ブランド品と比べ...もっと読む
0人が参考にしています。
装置のケーブルの保護の補強に使用
4
4.02021/11/10
外国製の装置が導入されたのに伴い、装置付属のケーブルの保護材の補強のために購入し、使用しています。現在までのところ、設置...もっと読む
0人が参考にしています。
制御盤のケーブル取り出し用
4
4.02021/09/01
簡便な構造であるもののある程度の防水性能が期待できるので便利である。
0人が参考にしています。
設備機械配線用
4
4.02021/06/11
設備機械配線用に使用、ヶ-ブル保護に役立ち、当日出荷対応なので、助かります。今後も使用予定です。
0人が参考にしています。
ケーブルグランド
4
4.02020/04/01
配線BOXからのケーブル保護用に選定しています。
配線の太さに合わせて選べるので重宝します。
0人が参考にしています。
