コルゲートチューブ コネクタ【10個入り】
- 通常単価(税別)
- 3,360円～6,743円
- 税込単価
- 3,696円～7,417円
通常出荷日：在庫品1日目当日出荷可能
コルゲートチューブをパネルに取り付け可能にするコネクタUL94V-2相当の66ナイロン製
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| N-FGN13-10B-10P |
■規格表
（注）寸法図内の値は全て参考値で、保証値ではありません。
＊H寸法の“最短”とは、シールナットを最も深く締め付けた状態での長さです。
H寸法の“最長”とは、最も締め付けが弱い状態での長さです。“最短”も“最長”もともにコルゲートチューブを装着していない状態での実寸値であり、保証値ではありません。
| 型式 | 適合チューブ 商品ページ | ネジサイズ | H(＊) | F1(φmm) | J (mm) (シールナット高さ) | 最小内径 (φmm) | 重量 (g/個) | |||
| ネジ呼称 | ネジ外径 C1 φmm | ネジ長 C2 mm | 最短 (mm) | 最長 (mm) | ||||||
| N-FGN13-10B-10P | CTUB5, KCN5 | G 1/4 | 13.0 | 9.0 | 21.0 | 27.8 | 10.4 | 16 | 9.0 | 6 |
| N-FGN17-13B-10P | CTUB7, KCN7 | G 3/8 | 16.5 | 10.0 | 23.5 | 31.2 | 13.0 | 18 | 11.8 | 9 |
| N-FGN21-15B-10P | CTUB10, KCN10 | G 1/2 | 20.8 | 27.0 | 36.6 | 16.0 | 21 | 14.5 | 15.5 | |
| N-FGN21-18B-10P | CTUB13, KCN13 | 18.3 | ||||||||
| N-FGN21-21B-10P | CTUB15, KCN15 | 10.5 | 27.5 | 37.1 | 22.0 | 22 | 20 | |||
| N-FGN26-26B-10P | CTUB19, KCN19 | G 3/4 | 26.2 | 15.0 | 28.0 | 38.6 | 26.5 | 22.5 | 20.0 | 23 |
| N-FGN26-28B-10P | CTUB22, KCN22 | 38.8 | 29.0 | |||||||
| N-FGN33-34B-10P | CTUB28, KCN28 | G 1 | 33.0 | 29.5 | 40.0 | 35.0 | 24 | 27.7 | 31 | |
| N-FGN42-42B-10P | CTUB32, KCN32 | G 1 1/4 | 41.7 | 20.0 | 31.0 | 43.4 | 43.3 | 25 | 34.0 | 53 |
＊H寸法の“最短”とは、シールナットを最も深く締め付けた状態での長さです。
H寸法の“最長”とは、最も締め付けが弱い状態での長さです。“最短”も“最長”もともにコルゲートチューブを装着していない状態での実寸値であり、保証値ではありません。
| 1パック | 10個入 |
| 型式 | 1パック |
| N-FGN13-10B-10P | 10個 入り |
| N-FGN17-13B-10P | |
| N-FGN21-15B-10P | |
| N-FGN21-18B-10P | |
| N-FGN21-21B-10P | |
| N-FGN26-26B-10P | |
| N-FGN26-28B-10P | |
| N-FGN33-34B-10P | |
| N-FGN42-42B-10P |

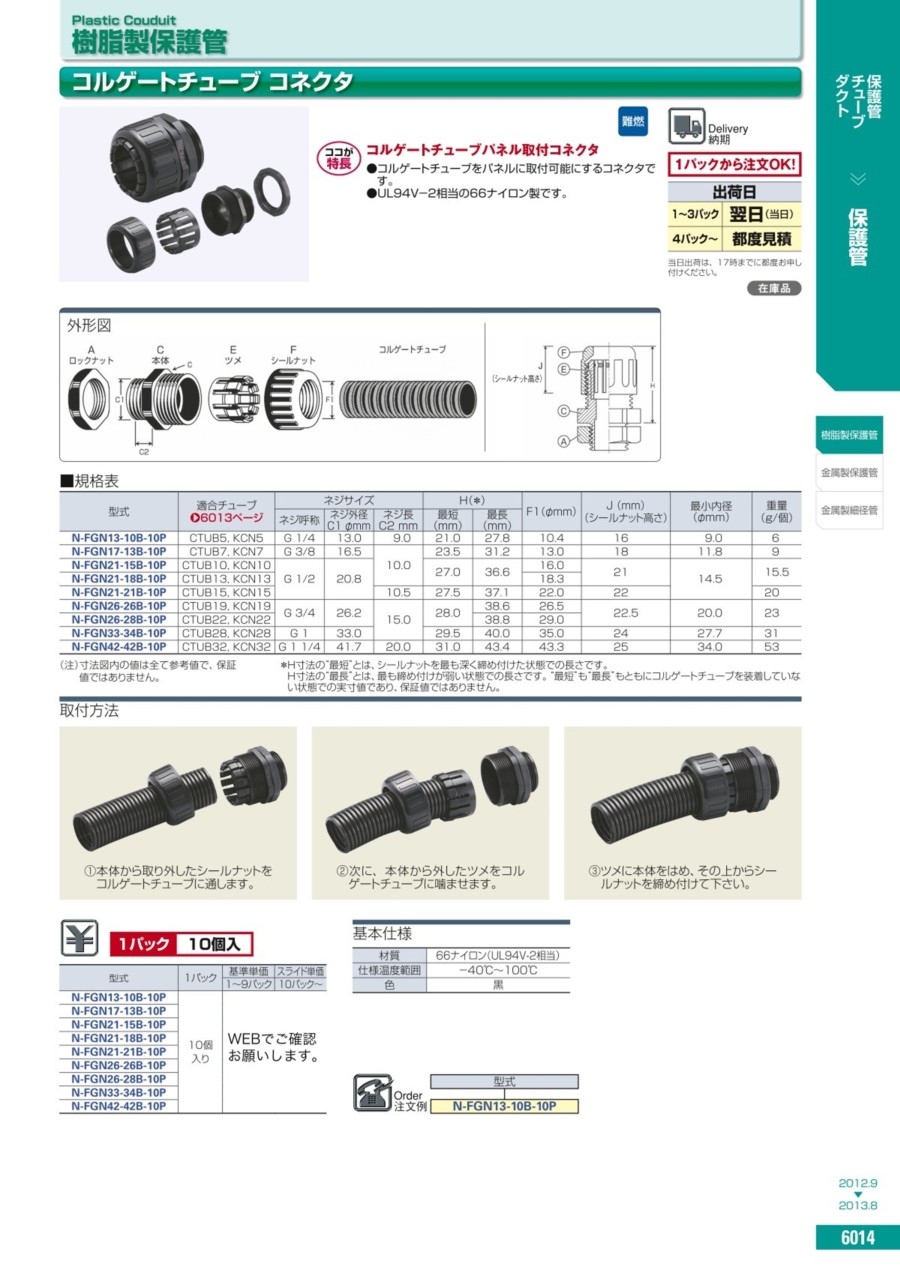

概要仕様
外形図
| A ロックナット | C 本体 | E ツメ | F シールナット | コルゲートチューブ |
 |  |  |  |  |
取付方法
(1)本体から取り外したシールナットをコルゲートチューブに通します。
(2)次に、本体から外したツメをコルゲートチューブに噛ませます。
(3)ツメに本体をはめ、その上からシールナットを締め付けて下さい。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
4,381円 ( 4,819円 ) | 在庫品1日目当日出荷可能 |
3,984円 ( 4,382円 ) | 在庫品1日目当日出荷可能 |
3,964円 ( 4,360円 ) | 在庫品1日目当日出荷可能 |
5,338円 ( 5,872円 ) | 在庫品1日目当日出荷可能 |
6,335円 ( 6,969円 ) | 在庫品1日目当日出荷可能 |
6,336円 ( 6,970円 ) | 在庫品1日目当日出荷可能 |
4,919円 ( 5,411円 ) | 在庫品1日目当日出荷可能 |
6,743円 ( 7,417円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コルゲートチューブをパネルに取り付け可能にするコネクタ
UL94V-2相当の66ナイロン製
【ココが特長】
●コルゲートチューブをパネルに取付可能にするコネクタです。
●UL94Ｖ−2相当の66ナイロン製です。
●コルゲートチューブをパネルに取付可能にするコネクタです。
●UL94Ｖ−2相当の66ナイロン製です。
【基本仕様】
| 材質 | 66ナイロン(UL94V-2相当) |
| 仕様温度範囲 | −40℃〜100℃ |
| 色 | 黒 |
