【三桂製作所】樹脂製フレキチューブ コネクタ（標準）
- 材質詳細
- 本体、袋ナット、グランドパッキン：PA66（ポリアミド樹脂） エンドパッキン、シートパッキン：NBR（ニトリルゴム） ロックナット：SPHC（熱間圧延鋼板）電気亜鉛めっき
- 使用温度範囲 (℃)
- −20～90
- 適合規格
- UL94V2, UL File No.167112
ご注意
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- ロックナット（コネクタとパネル接続部）側のパッキンは、付属していません。
お客様でご用意が必要です。
未確定：候補が34型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
注文例
| 型式 |
| N2BG12 |
規格表
| 型式 | ネジ タイ プ | 適合フレキ チューブ サイズ | 挿入可能 ケーブル 最大外径 | φA | φB | φC | φd | D | E | F | G | H | ℓ1 | ℓ2 | ℓ3 | 接続ネジ JIS B 8463 | 重量 (g/個) | ||
| φS1 | 呼び | ||||||||||||||||||
| ストレート | N2BG12 | 管用並行おねじ付き | 12 | 7 | 25.5 | 29.9 | − | 8.1 | 29 | − | − | − | − | 12 | 27 | 3.8 | 20.9 | G1/2 | 19 |
| N2BG16 | 16 | 10 | 29.9 | 29.9 | − | 11.4 | 29 | − | − | − | − | 20 | |||||||
| N2BG20 | 20 | 14 | 34.4 | 34.4 | − | 14.5 | 29 | − | − | − | − | 28 | 24 | ||||||
| N2BG20-22 | 37.9 | − | 15.1 | 36 | − | − | − | − | 26.4 | G3/4 | 28 | ||||||||
| N2BG25 | 25 | 19 | 40.8 | 40.8 | − | 19.6 | 36 | − | − | − | − | 32 | 34 | ||||||
| N2BG32 | 32 | 25 | 48.3 | 48.3 | − | 25.7 | 44 | − | − | − | − | 14 | 4.5 | 33.2 | G1 | 51 | |||
| N2BG40 | 40 | 33 | 57.3 | 57.3 | − | 33.7 | 53 | − | − | − | − | 36 | 41.9 | G1-1/4 | 72 | ||||
| N2BG50 | 50 | 39 | 67.7 | 67.7 | − | 39.7 | 61 | − | − | − | − | 16 | 37 | 5.0 | 47.8 | G1-1/2 | 96 | ||
| N2BG63 | 63 | 51 | 80.9 | 80.9 | − | 51.6 | 74 | − | − | − | − | 41 | 59.6 | G2 | 128 | ||||
| 90度 アングル | N29BG12 | 12 | 7 | 25.5 | − | 28.8 | 8.1 | 29 | 22 | 39 | − | − | 12 | − | 3.8 | 20.9 | G1/2 | 22 | |
| N29BG16 | 16 | 10 | 29.9 | − | 28.8 | 11.4 | 29 | 24 | 41 | − | − | − | 25 | ||||||
| N29BG20 | 20 | 14 | 34.4 | − | 28.8 | 14.7 | 29 | 26 | 45 | − | − | − | 30 | ||||||
| N29BG25 | 25 | 19 | 40.8 | − | 37.0 | 19.8 | 36 | 28 | 51 | − | − | − | 26.4 | G3/4 | 45 | ||||
| N29BG32 | 32 | 25 | 48.3 | − | 45.5 | 25.9 | 44 | 32 | 54 | − | − | 14 | − | 4.5 | 33.2 | G1 | 66 | ||
| N29BG40 | 40 | 33 | 57.3 | − | 56.0 | 33.7 | 53 | 37 | 62 | − | − | − | 41.9 | G1-1/4 | 94 | ||||
| N29BG50 | 50 | 39 | 67.7 | − | 64.0 | 40 | 61 | 43 | 71 | − | − | 16 | − | 5.0 | 47.8 | G1-1/2 | 132 | ||
| N29BG63 | 63 | 51 | 80.9 | − | 77.6 | 51.8 | 74 | 51 | 83 | − | − | − | 59.6 | G2 | 185 | ||||
| 45度 アングル | N24BG12 | 12 | 7 | 25.5 | − | 28.8 | 8.1 | 29 | − | − | 13 | 30 | 12 | − | 3.8 | 20.9 | G1/2 | 21 | |
| N24BG16 | 16 | 10 | 29.9 | − | 28.8 | 11.4 | 29 | − | − | 14 | 31 | − | 24 | ||||||
| N24BG20 | 20 | 14 | 34.4 | − | 28.8 | 14.7 | 29 | − | − | 33 | − | 28 | |||||||
| N24BG25 | 25 | 19 | 40.8 | − | 37.0 | 19.8 | 36 | − | − | 16 | 39 | − | 26.4 | G3/4 | 41 | ||||
| N24BG32 | 32 | 25 | 48.3 | − | 45.5 | 25.9 | 44 | − | − | 18 | 40 | 14 | − | 4.5 | 33.2 | G1 | 60 | ||
| N24BG40 | 40 | 33 | 57.3 | − | 56.0 | 33.7 | 53 | − | − | 20 | 45 | − | 41.9 | G1-1/4 | 85 | ||||
| N24BG50 | 50 | 39 | 67.7 | − | 64.0 | 40 | 61 | − | − | 22 | 49 | 16 | − | 5.0 | 47.8 | G1-1/2 | 114 | ||
| N24BG63 | 63 | 51 | 80.9 | − | 77.6 | 51.8 | 74 | − | − | 25 | 57 | − | 59.6 | G2 | 163 | ||||
| ストレート | N2BM12 | メートルおねじ付き | 12 | 7 | 25.5 | 29.9 | − | 8.1 | 29 | − | − | − | − | 10 | 27 | 3.6 | 19.9 | M20×1.5 | 20 |
| N2BM16 | 16 | 10 | 29.9 | 29.9 | − | 11.4 | 29 | − | − | − | − | 21 | |||||||
| N2BM20 | 20 | 14 | 34.4 | 34.4 | − | 14.7 | 29 | − | − | − | − | 28 | 25 | ||||||
| N2BM25 | 25 | 19 | 40.8 | 37.9 | − | 18.9 | 36 | − | − | − | − | 32 | 24.9 | M25×1.5 | 36 | ||||
| N2BM32 | 32 | 25 | 48.3 | 40.8 | − | 25.9 | 36 | − | − | − | − | 12 | 4.5 | 31.9 | M32×1.5 | 54 | |||
| 90度 アングル | N29BM16 | 16 | 10 | 29.9 | − | 28.8 | 11.4 | 29 | 24 | 41 | − | − | − | 3.6 | 19.9 | M20×1.5 | 26 | ||
| N29BM20 | 20 | 13 | 34.4 | − | 28.8 | 14.3 | 29 | 26 | 45 | − | − | − | 31 | ||||||
概要仕様
外形図
ストレートタイプ | 90度アングルタイプ | 45度アングルタイプ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
463円 ( 509円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
955円 ( 1,051円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
1,063円 ( 1,169円 ) | 在庫品1日目当日出荷可能 |
1,311円 ( 1,442円 ) | 在庫品1日目当日出荷可能 |
2,011円 ( 2,212円 ) | 在庫品1日目当日出荷可能 |
2,808円 ( 3,089円 ) | 在庫品1日目当日出荷可能 |
603円 ( 663円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
745円 ( 820円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
1,095円 ( 1,205円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
802円 ( 882円 ) | 在庫品1日目当日出荷可能 |
1,126円 ( 1,239円 ) | 在庫品1日目当日出荷可能 |
789円 ( 868円 ) | 在庫品1日目当日出荷可能 |
1,682円 ( 1,850円 ) | 在庫品1日目当日出荷可能 |
2,253円 ( 2,478円 ) | 在庫品1日目当日出荷可能 |
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
802円 ( 882円 ) | 在庫品1日目当日出荷可能 |
1,126円 ( 1,239円 ) | 在庫品1日目当日出荷可能 |
1,682円 ( 1,850円 ) | 在庫品1日目当日出荷可能 |
1,364円 ( 1,500円 ) | 在庫品1日目当日出荷可能 |
2,208円 ( 2,429円 ) | 在庫品1日目当日出荷可能 |
3,549円 ( 3,904円 ) | 在庫品1日目当日出荷可能 |
1,663円 ( 1,829円 ) | 在庫品1日目当日出荷可能 |
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
1,035円 ( 1,139円 ) | 在庫品1日目当日出荷可能 |
972円 ( 1,069円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
樹脂製フレキチューブMINS・MINFシリーズをパネルに取り付けるための専用コネクタ
ご注意
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- ロックナット（コネクタとパネル接続部）側のパッキンは、付属していません。
お客様でご用意が必要です。

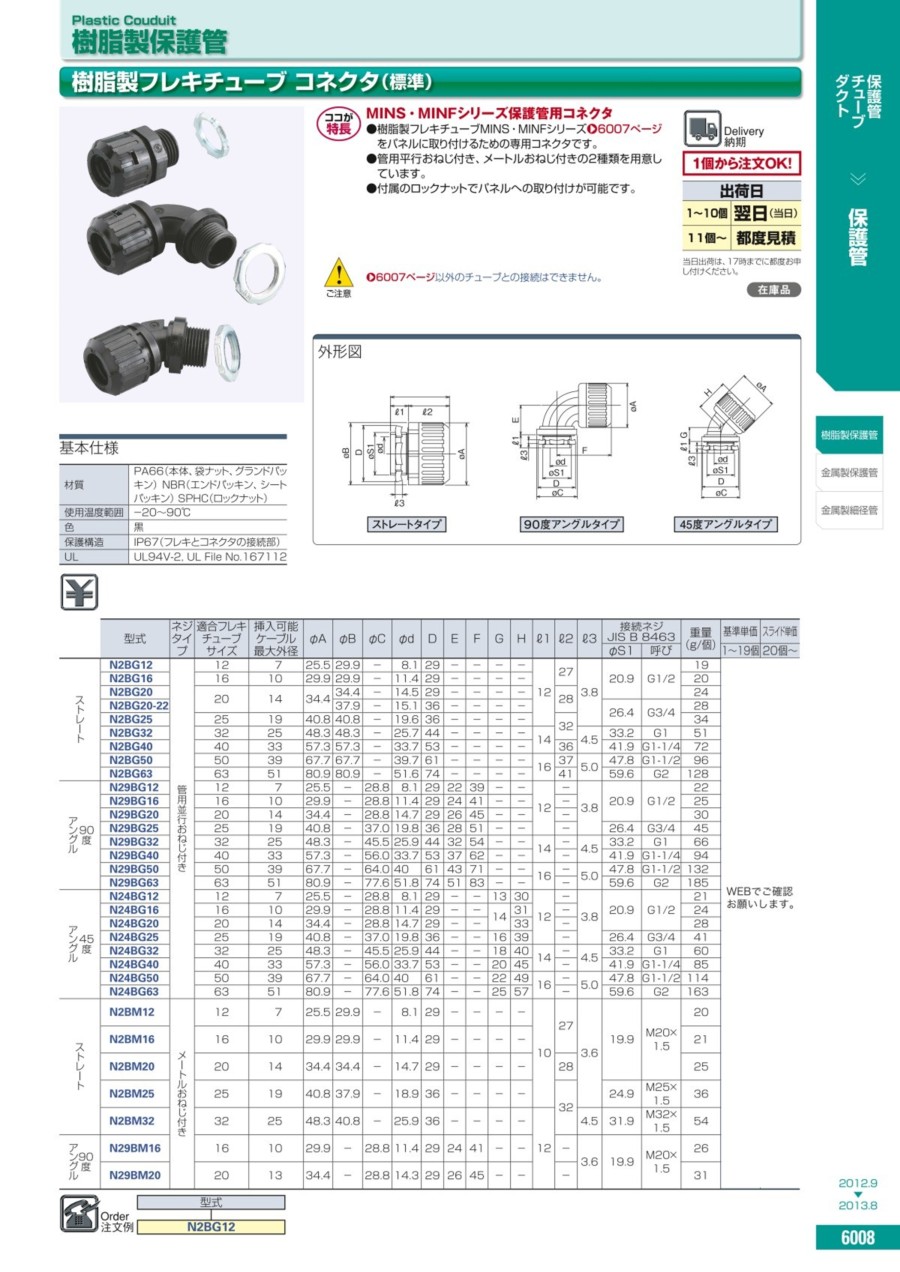

カタログ
商品担当おすすめ
【三桂製作所】樹脂製フレキチューブ コネクタ（標準）のレビュー
エアーチューブとセンサーハーネスの保護管
5
5.02022/02/24
在庫品で直ぐに入手できました。出入りの部品屋ではこの納期はまず無いです。ありがとうございました。
0人が参考にしています。
機器配線用
5
5.02021/10/29
このコネクタシリーズは、ストレート/90度アングル/45度アングルの3タイプがあり、使用用途に合わせて選択可能。
0人が参考にしています。
ケーブル保護管用コネクタ
3
3.02021/09/12
保護管を通した後、袋ナットが真っ直ぐ入らず固定がかなり難しいです。コネクタから水が入ることは無く品質は全く問題ないです。
0人が参考にしています。
遜色なし
5
5.02021/07/30
他メーカーと比較してもミスミ製は遜色ありません。むしろ少量の購入であれば、ミスミ製で固めた方が、選択工数も削減でき、総合...もっと読む
0人が参考にしています。
コネクタ
5
5.02021/07/29
設備配線のコネクタとして使用しました。短納期で入手ができるため、助かりました。品質面にも全く問題ありませんでした。
0人が参考にしています。
