型式	全長 (m)
型式	全長 (m)
MINS12	5
MINS16
MINS20
MINS25
MINS32
MINS40
MINS50
MINS63
MINS12	10
MINS16
MINS20
MINS25
MINS32
MINS40
MINS50
MINS63
MINS12	50 (1巻)
MINS16
MINS20
MINS25
MINS32
MINS40	30 (1巻)
MINS50	30 (1巻)

■可動部タイプ

型式	全長 (m)
型式	全長 (m)
MINF12	5
MINF16
MINF20
MINF25
MINF32
MINF40
MINF50
MINF63
MINF12	10
MINF16
MINF20
MINF25
MINF32
MINF40
MINF50
MINF63
MINF12	50 (1巻)
MINF16
MINF20
MINF25
MINF32
MINF40	30 (1巻)
MINF50	30 (1巻)

概要仕様

外形図

（単位：ｍｍ）

仕様

材質	共通	ポリアミド
仕様温度範囲	標準タイプ	−5〜65℃
仕様温度範囲	可動部タイプ	−10〜65℃
適合規格	共通	IEC61386-23, JIS C8461-2-3
色	共通	黒
UL規格	標準タイプ	UL 94V2, UL File No.167112
UL規格	可動部タイプ	UL 94HB, UL File No.167112

寸法・強度

型式	タイプ	内径 φA(mm)	外径 φB(mm)	最小曲げ半径(mm)		耐圧荷重(N) 扁平率25%時※	耐張力破壊値(N)	重量 (g/m)
型式	タイプ	内径 φA(mm)	外径 φB(mm)	固定	可動	耐圧荷重(N) 扁平率25%時※	耐張力破壊値(N)	重量 (g/m)
MINS12	標準	8.2	12	30	55	300	116	約23g
MINS16		11.5	16	40	75	545	380	約40g
MINS20		15.3	20	45	90	462	380	約60g
MINS25		19.6	25	50	100	453	510	約90g
MINS32		26.0	32	85	165	397	650	約110g
MINS40		33.5	40	105	210	350	800	約160g
MINS50		42.8	50	130	260	350	850	約210g
MINS63		55.6	63	170	340	328	850	約260g
MINF12	可動部	8.2	12	30	50	655	307	約23g
MINF16		11.5	16	40	70	545	282	約40g
MINF20		15.3	20	45	80	462	333	約60g
MINF25		19.6	25	50	90	453	597	約90g
MINF32		26.0	32	85	140	397	688	約120g
MINF40		33.5	40	100	190	350	940	約170g
MINF50		43.3	50	120	230	350	990	約220g
MINF63		56.2	63	160	300	328	723	約280g

※扁平率25%とは、当初のチューブ外径と比較し、荷重が掛かった事によりチューブの外径幅が25%縮んだ状態です。

型番リスト

表示件数

型番

種類

使用温度(下限)

(℃)

必要内径サイズ

(mm)

必要曲げ半径

(mm)

外径

(Ф(mm))

タイプ

全長

(m)

UL規格

RoHS?

最小発注数量

フレキ・稼働	-10	8.2	30(固定時)/50(可動時)	12	可動部	5	UL 94HB	-	1個
フレキ・稼働	-10	8.2	30(固定時)/50(可動時)	12	可動部	10	UL 94HB	-	1個
フレキ・稼働	-10	8.2	30(固定時)/50(可動時)	12	可動部	50(巻)	UL 94HB	10	1個
フレキ・稼働	-10	11.5	40(固定時)/70(可動時)	16	可動部	5	UL 94HB	-	1個
フレキ・稼働	-10	11.5	40(固定時)/70(可動時)	16	可動部	10	UL 94HB	-	1個
フレキ・稼働	-10	11.5	40(固定時)/70(可動時)	16	可動部	50(巻)	UL 94HB	10	1個
フレキ・稼働	-10	15.3	45(固定時)/80(可動時)	20	可動部	5	UL 94HB	-	1個
フレキ・稼働	-10	15.3	45(固定時)/80(可動時)	20	可動部	10	UL 94HB	-	1個
フレキ・稼働	-10	15.3	45(固定時)/80(可動時)	20	可動部	50(巻)	UL 94HB	10	1個
フレキ・稼働	-10	19.6	50(固定時)/90(可動時)	25	可動部	5	UL 94HB	-	1個
フレキ・稼働	-10	19.6	50(固定時)/90(可動時)	25	可動部	10	UL 94HB	-	1個
フレキ・稼働	-10	19.6	50(固定時)/90(可動時)	25	可動部	50(巻)	UL 94HB	10	1個
フレキ・稼働	-10	26	85(固定時)/140(可動時)	32	可動部	5	UL 94HB	10	1個
フレキ・稼働	-10	26	85(固定時)/140(可動時)	32	可動部	10	UL 94HB	10	1個
フレキ・稼働	-10	26	85(固定時)/140(可動時)	32	可動部	50(巻)	UL 94HB	10	1個
フレキ・稼働	-10	33.5	100(固定時)/190(可動時)	40	可動部	5	UL 94HB	10	1個
フレキ・稼働	-10	33.5	100(固定時)/190(可動時)	40	可動部	10	UL 94HB	10	1個
フレキ・稼働	-10	33.5	100(固定時)/190(可動時)	40	可動部	30(巻)	UL 94HB	10	1個
フレキ・稼働	-10	43.3	120(固定時)/230(可動時)	50	可動部	5	UL 94HB	10	1個
フレキ・稼働	-10	43.3	120(固定時)/230(可動時)	50	可動部	10	UL 94HB	10	1個
フレキ・稼働	-10	43.3	120(固定時)/230(可動時)	50	可動部	30(巻)	UL 94HB	10	1個
フレキ・稼働	-10	56.2	160(固定時)/300(可動時)	63	可動部	5	UL 94HB	10	1個
フレキ・稼働	-10	56.2	160(固定時)/300(可動時)	63	可動部	10	UL 94HB	10	1個
フレキ・標準	-5	8.2	30(固定時)/55(可動時)	12	標準	5	UL 94V2	-	1個
フレキ・標準	-5	8.2	30(固定時)/55(可動時)	12	標準	10	UL 94V2	-	1個
フレキ・標準	-5	8.2	30(固定時)/55(可動時)	12	標準	50(巻)	UL 94V2	10	1個
フレキ・標準	-5	11.5	40(固定時)/75(可動時)	16	標準	5	UL 94V2	-	1個
フレキ・標準	-5	11.5	40(固定時)/75(可動時)	16	標準	10	UL 94V2	-	1個
フレキ・標準	-5	11.5	40(固定時)/75(可動時)	16	標準	50(巻)	UL 94V2	10	1個
フレキ・標準	-5	15.3	45(固定時)/90(可動時)	20	標準	5	UL 94V2	-	1個
フレキ・標準	-5	15.3	45(固定時)/90(可動時)	20	標準	10	UL 94V2	-	1個
フレキ・標準	-5	15.3	45(固定時)/90(可動時)	20	標準	50(巻)	UL 94V2	10	1個
フレキ・標準	-5	19.6	50(固定時)/100(可動時)	25	標準	5	UL 94V2	-	1個
フレキ・標準	-5	19.6	50(固定時)/100(可動時)	25	標準	10	UL 94V2	-	1個
フレキ・標準	-5	19.6	50(固定時)/100(可動時)	25	標準	50(巻)	UL 94V2	10	1個
フレキ・標準	-5	26	85(固定時)/165(可動時)	32	標準	5	UL 94V2	10	1個
フレキ・標準	-5	26	85(固定時)/165(可動時)	32	標準	10	UL 94V2	10	1個
フレキ・標準	-5	26	85(固定時)/165(可動時)	32	標準	50(巻)	UL 94V2	10	1個
フレキ・標準	-5	33.5	105(固定時)/210(可動時)	40	標準	5	UL 94V2	10	1個
フレキ・標準	-5	33.5	105(固定時)/210(可動時)	40	標準	10	UL 94V2	10	1個
フレキ・標準	-5	33.5	105(固定時)/210(可動時)	40	標準	30(巻)	UL 94V2	10	1個
フレキ・標準	-5	42.8	130(固定時)/260(可動時)	50	標準	5	UL 94V2	10	1個
フレキ・標準	-5	42.8	130(固定時)/260(可動時)	50	標準	10	UL 94V2	10	1個
フレキ・標準	-5	42.8	130(固定時)/260(可動時)	50	標準	30(巻)	UL 94V2	10	1個
フレキ・標準	-5	55.6	170(固定時)/340(可動時)	63	標準	5	UL 94V2	10	1個
フレキ・標準	-5	55.6	170(固定時)/340(可動時)	63	標準	10	UL 94V2	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,410円 ( 4,851円 )	在庫品1日目当日出荷可能
5,161円 ( 5,677円 )	在庫品1日目当日出荷可能
16,023円 ( 17,625円 )	6日目
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
5,250円 ( 5,775円 )	在庫品1日目当日出荷可能
16,471円 ( 18,118円 )	6日目
5,758円 ( 6,334円 )	在庫品1日目当日出荷可能
6,974円 ( 7,671円 )	在庫品1日目当日出荷可能
24,807円 ( 27,288円 )	6日目
7,324円 ( 8,056円 )	在庫品1日目当日出荷可能
8,656円 ( 9,522円 )	在庫品1日目当日出荷可能
34,431円 ( 37,874円 )	6日目
6,413円 ( 7,054円 )	在庫品1日目当日出荷可能
14,369円 ( 15,806円 )	在庫品1日目当日出荷可能
46,212円 ( 50,833円 )	6日目
7,898円 ( 8,688円 )	5日目
14,044円 ( 15,448円 )	10日目
41,864円 ( 46,050円 )	6日目
9,902円 ( 10,892円 )	10日目
19,031円 ( 20,934円 )	3日目
60,236円 ( 66,260円 )	在庫品1日目当日出荷可能
11,944円 ( 13,138円 )	4日目
23,625円 ( 25,988円 )	3日目
2,678円 ( 2,946円 )	在庫品1日目当日出荷可能
4,200円 ( 4,620円 )	在庫品1日目当日出荷可能
9,188円 ( 10,107円 )	6日目
2,835円 ( 3,119円 )	在庫品1日目当日出荷可能
4,594円 ( 5,053円 )	在庫品1日目当日出荷可能
9,300円 ( 10,230円 )	6日目
3,396円 ( 3,736円 )	在庫品1日目当日出荷可能
5,119円 ( 5,631円 )	在庫品1日目当日出荷可能
10,917円 ( 12,009円 )	6日目
4,331円 ( 4,764円 )	在庫品1日目当日出荷可能
5,210円 ( 5,731円 )	在庫品1日目当日出荷可能
17,215円 ( 18,937円 )	6日目
5,391円 ( 5,930円 )	在庫品1日目当日出荷可能
6,745円 ( 7,420円 )	在庫品1日目当日出荷可能
27,991円 ( 30,790円 )	6日目
5,041円 ( 5,545円 )	5日目
8,337円 ( 9,171円 )	5日目
22,022円 ( 24,224円 )	6日目
9,332円 ( 10,265円 )	10日目
10,136円 ( 11,150円 )	10日目
33,308円 ( 36,639円 )	在庫品1日目当日出荷可能
7,673円 ( 8,440円 )	10日目
15,358円 ( 16,894円 )	5日目

詳細情報

基本情報

基本情報

アルカリ類やアルコール類、潤滑油など多くの液体に対して高い耐久力を有しているポリアミド製の樹脂製保護管です。

ご注意

このたび、特別配送料が1,000円に改定となりました。サービス向上の取り組みの一環でございます。何卒ご理解賜りますようお願い申し上げます。
【仕様変更のお知らせ】
一部型番で梱包仕様をビニール袋梱包からラップ巻へと変更いたします。
対象型番：MINF40-5、MINF40-10

【ココが特長】
●ポリアミド製で多くの液体に対して、高い耐力性を有しています。

（アルカリ類、アルコール類、エーテル類、ケトン類、炭化水素類、ハロゲン化水素類、潤滑油、ガソリン、洗剤、切削油、水など）
●標準タイプと可動部タイプからお選びいただけます。

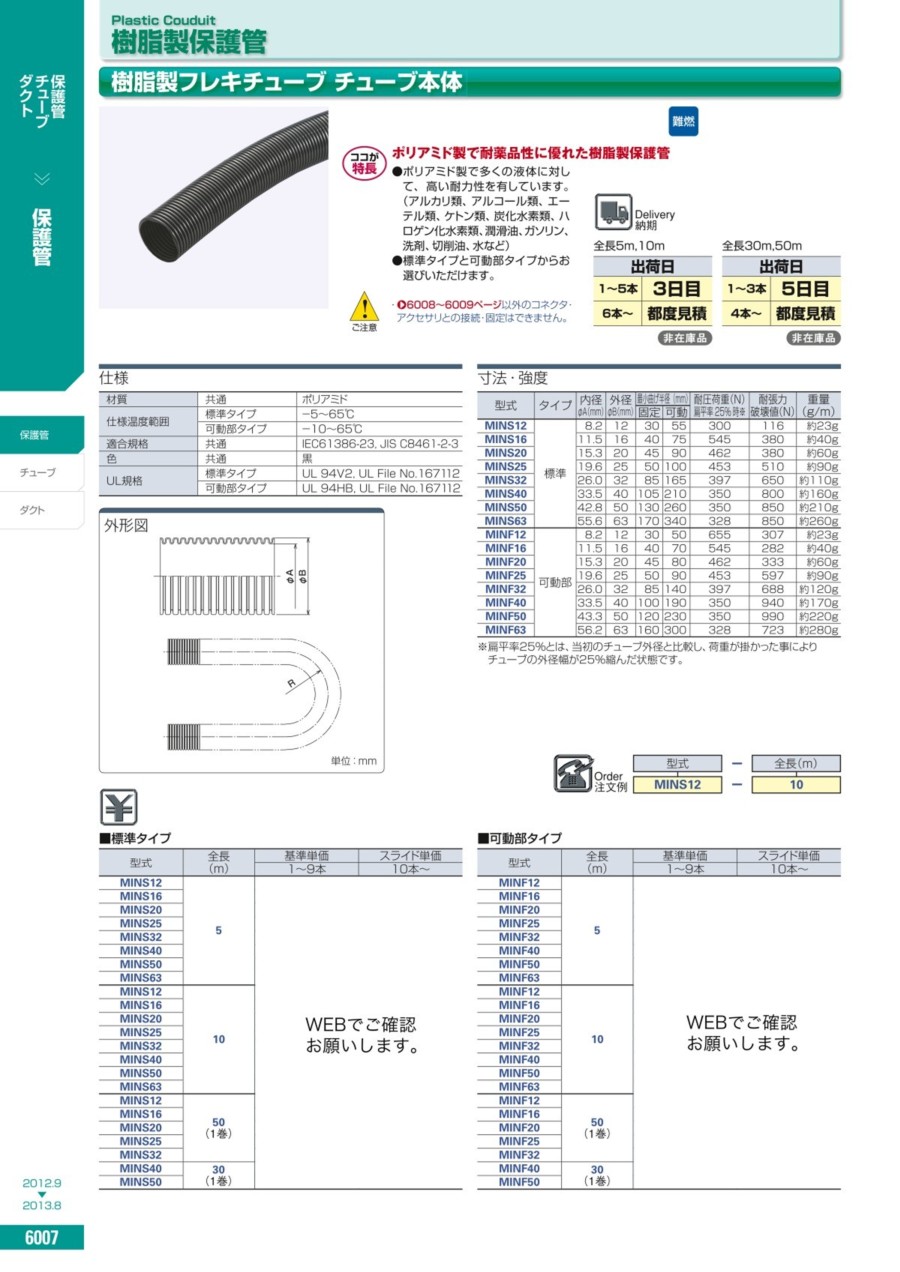

カタログ
