未確定：候補が2型番あります。
適合コンジェットサイズ（MSS、MA、MH)
金属製コンジット アースリング
- 種類
- その他
- 色
- 黄
- 材質
- 真鍮 表面処理 ニッケルメッキ
未確定：候補が2型番あります。
商品仕様
規格表
| 型式 |
| ER-2225 |
■規格表
| 部番 | 型式 | 個数 | 材質、他 |
| 1 | リング | 1 | C2801P(真鍮) |
| 2 | 十字穴付小ねじ | 1 | C2700W M4×5 |
| 記号 型式 | 適用ねじ呼称 | 適合コンジット コネクタサイズ MSS、MA、MH | A | B | H | t | 質量(g) | ||
| 厚鋼電線管ねじ呼称 | 管用平行 ねじ呼称 | 薄鋼電線管ねじ呼称 | |||||||
| ER-1619 | CTG16 | G1/2 | CTC19 | 10-16、12-16、16-16 | 28 | 21.3 | 25 | 1.0 | 5 |
| ER-2225 | CTG22 | G3/4 | CTC25 | 16-22、22-22 | 35 | 26.7 | 28 | 1.0 | 6 |
概要仕様
外形図
（単位：mm）
材質：黄銅
詳細情報
基本情報
FAG/FSV/FTUB/FSNシリーズ専用のアースリングです。電線菅とボックスが電機的、機械的に不完全になる恐れのある箇所でお使い下さい。ロックナットにより簡単に接続が可能です。
【ココが特長】
●アースリング（厚鋼ネジ用）は、コンジットとボックスの接続が電気的、機械的に不完全と思われる個所に接地用部品として使用できます。コネクタを取り付けるロックナットで締め付けるだけで簡単に使用できます。
●十字穴付き小ねじ部分に丸型端子をつける事が出来ます。当カタログ掲載商品ページの丸型端子（1.25-4）が適合します。
●アースリング（厚鋼ネジ用）は、コンジットとボックスの接続が電気的、機械的に不完全と思われる個所に接地用部品として使用できます。コネクタを取り付けるロックナットで締め付けるだけで簡単に使用できます。
●十字穴付き小ねじ部分に丸型端子をつける事が出来ます。当カタログ掲載商品ページの丸型端子（1.25-4）が適合します。

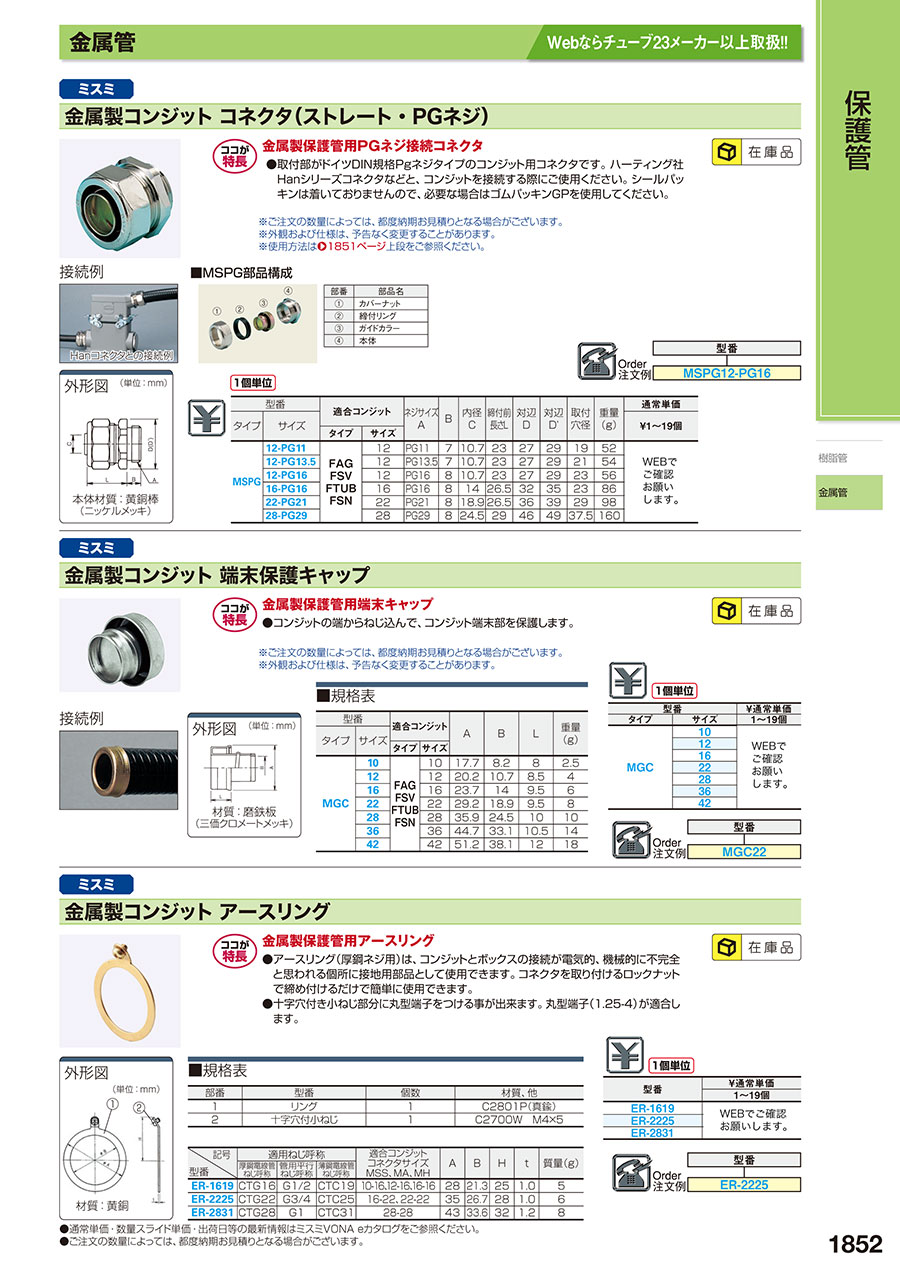

カタログ
金属製コンジット アースリングのレビュー
設備の制御部分に利用
5
5.02020/03/11
設備の制御部分に使用しました。ミスミで検索をして、すぐに適合品が見つかりましたので、特に他の商品との比較もなく、この商品...もっと読む
1人が参考にしています。
