型番		適合コンジットP1848、P1849		厚鋼ネジA			B	内径 C	締付前長さ		対辺 D	対角 D'	重量（g）
タイプ	サイズ			電線管ネジ呼称	管用平行ネジ呼称	推奨取付穴径			L1	L2
		タイプ	サイズ
MA	10-16	FAG FSV FTUB FSN	10	CTG-16	PF-1/2	21	14	8.2	37	33	27	29	82
	12-16		12					10.7	39.5	37
	16-16		16					14	42.5	40			114
	16-22		16	CTG-22	PF-3/4	27			42	42	36	39	136
	22-22		22					18.9	48	49			158
	28-28		28	CTG-28	PF-1	34	16	24.5	54.5	57	46	50	258
	36-36		36	CTG-36	PF-11/4	42	18	33.1	59.5	65	54	58.5	365
	42-42		42	CTG-42	PF-11/2	48		38.1	66.5	73	60	65	500

●通常単価・数量スライド単価・出荷日等の最新情報はミスミVONA eカタログをご参照ください。
●ご注文の数量によっては、都度納期お見積りとなる場合がございます。

概要仕様

接続例

部品構成

部番	部品番号
1	カバーナット
2	締付リング
3	ガイドカラー
4	本体
5	ロックナット

外径図

（単位：mm）

本体材質：亜鉛合金ダイカスト（ニッケルメッキ）

型番リスト

表示件数

型番

ネジサイズ	適合コンジェットサイズ（FAG、FSV、FSN)	最小発注数量

CTG-16 PF-1/2	10	1個
CTG-16 PF-1/2	12	1個
CTG-16 PF-1/2	16	1個
CTG-22 PF-3/4	16	1個
CTG-22 PF-3/4	22	1個
CTG-28 PF-1	28	1個
CTG-36 PF-11/4	36	1個
CTG-42 PF-11/2	42	1個

通常単価(税別) (税込単価)	通常出荷日

1,348円 ( 1,483円 )	在庫品1日目当日出荷可能
1,382円 ( 1,520円 )	在庫品1日目当日出荷可能
2,057円 ( 2,263円 )	在庫品1日目当日出荷可能
1,944円 ( 2,138円 )	在庫品1日目当日出荷可能
1,993円 ( 2,192円 )	在庫品1日目当日出荷可能
3,062円 ( 3,368円 )	在庫品1日目当日出荷可能
4,007円 ( 4,408円 )	在庫品1日目当日出荷可能
5,428円 ( 5,971円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

FAG/FSV/FTUB/FSNシリーズ専用の金属製コネクタ(アングルタイプ)です。管用並行ネジ（PFネジ）規格です。コネクタが90度に曲がっている為、省スペースでの配線が可能です。

【ココが特長】
金属製保護管用90度アングルコネクタ
●コンジットを厚鋼ネジの電線管やPFネジやCTGネジに接続するための90度アングルタイプコネクタです。
●ロックナットが付属されているためネジ加工されていないパネル穴への取り付けも可能で、コネクタのパネル接合面にはシールパッキンが装備されています。

【ご注意】
・ご注文の数量によっては、都度納期お見積りとなる場合がございます。
・外観および仕様は、予告なく変更することがあります。
・使用方法はP1851上段をご参照ください。

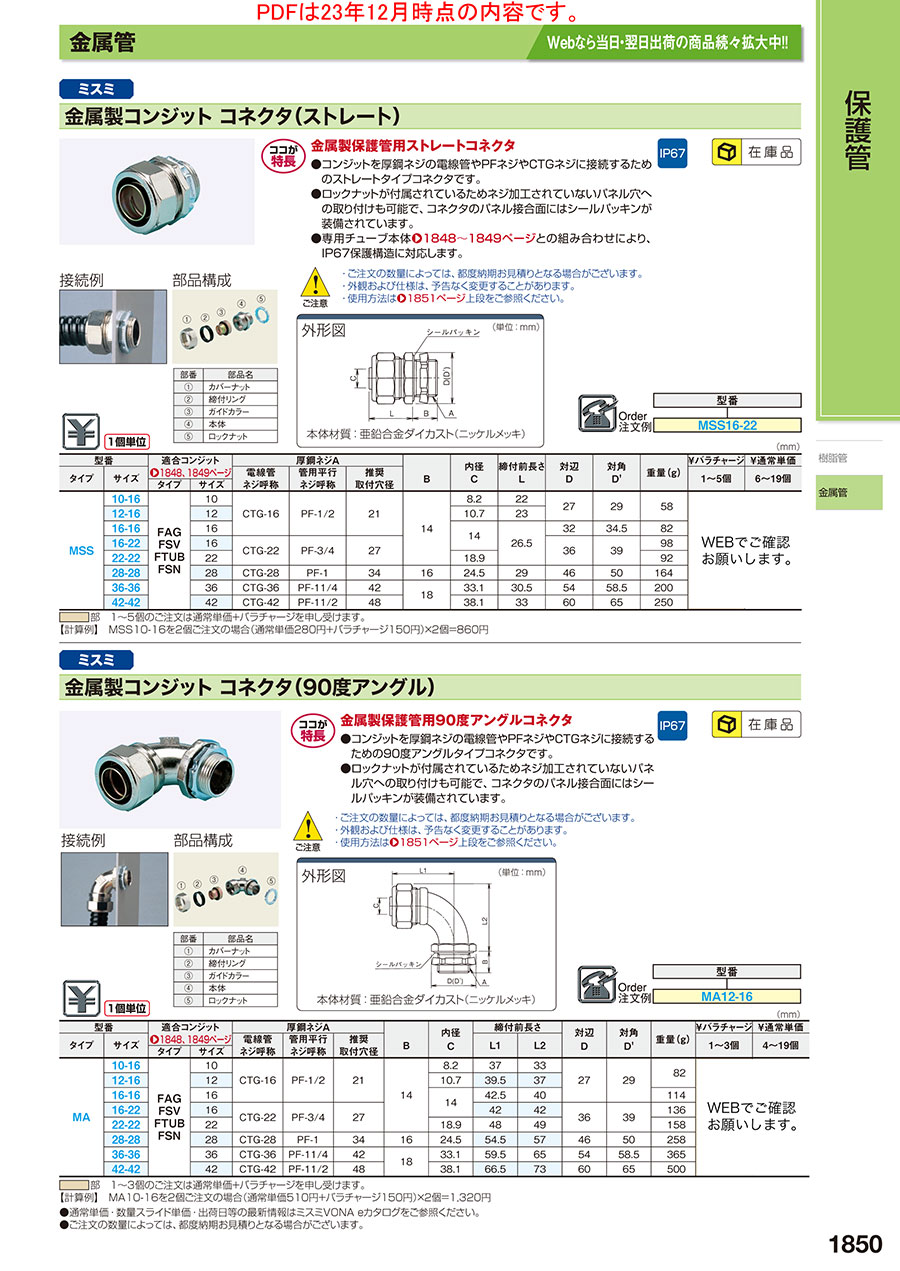

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

金属製コンジットコネクタ（90度アングル）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

工作機機内

満足度：5.02022/11/11

切削水に対する耐久性に問題無し。現在まで4年間切粉と切削水にまみれてますが、腐食も見えない。ブレードフレキで電線とエア配...もっと読む

0人が参考にしています。

電線管コネクタ

満足度：5.02019/12/22

電線管のコネクタに使用しました。 90度に曲がっているので、今まで接触していたところを避けて配管できるようになりました。

0人が参考にしています。

制御盤から操作盤へなどの盤間配線に使用

満足度：5.02019/05/28

特にこだわりはなかったのですが、手軽に使えてそこそこリーズナブルなので選定しました。省スペースでの使用で、制御盤から後ろ...もっと読む

0人が参考にしています。

3件全て見る
