    金属製コンジット チューブ本体（樹脂被覆無し）

    金属製コンジット チューブ本体（樹脂被覆無し）
    • 材質
      セミインターケーシング
    未確定：候補が10型番あります。
    • 単価(税別)
      -円
    • 合計(税別)
      -円
      (税込価格：-円)
    • 出荷日
      -
      (参考出荷日：-円)
    数量：

    商品仕様

    規格表

    型式−指定長
    FSN16−5.4
    ■規格表
    型式最小内径B最大外径A最小内側曲げ半径重量
    (kg/1mあたり)
    タイプサイズ固定時可動時
    FSN1010.013.055750.233
    1212.316.160800.283
    1615.819.270950.327
    2220.824.5901200.433
    2826.430.61101400.650
    単位：m※0.5m以上20m以下は0.1m単位指定になります。20mより長い長さは一巻単位（30m）での販売になります。

    概要仕様

    外形図

    		 （単位：mm）
    金属製コンジット チューブ本体（樹脂被覆無し）:関連画像

    型番リスト

    表示件数
  • 1
    • 型番
    FSN10-30
    FSN10-[0.5-20/0.1]
    FSN12-30
    FSN12-[0.5-20/0.1]
    FSN16-30
    FSN16-[0.5-20/0.1]
    FSN22-30
    FSN22-[0.5-20/0.1]
    FSN28-30
    FSN28-[0.5-20/0.1]

    最小曲げ半径（固定時）

    (R(mm))

    最小曲げ半径（可動時）

    (R(mm))

    全長

    (m)

    最小内径

    (Ф(mm))

    最大外径

    (Ф(mm))

    指定長

    (m/0.1m単位指定)

    指定長

    (m)

    		最小発注数量
    55
    75
    30(巻)
    10
    13.0
    -
    -
    1個
    55
    75
    20
    10
    13.0
    0.5～20
    0.5 ～ 20
    1個
    60
    80
    30(巻)
    12.3
    16.1
    -
    -
    1個
    60
    80
    20
    12.3
    16.1
    0.5～20
    0.5 ～ 20
    1個
    70
    95
    30(巻)
    15.8
    19.2
    -
    -
    1個
    70
    95
    20
    15.8
    19.2
    0.5～20
    0.5 ～ 20
    1個
    90
    120
    30(巻)
    20.8
    24.5
    -
    -
    1個
    90
    120
    20
    20.8
    24.5
    0.5～20
    0.5 ～ 20
    1個
    110
    140
    30(巻)
    26.4
    30.6
    -
    -
    1個
    110
    140
    20
    26.4
    30.6
    0.5～20
    0.5 ～ 20
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,806円
    ( 25,087円 )
    2日目
    -
    ( - )
    2日目
    25,845円
    ( 28,430円 )
    2日目
    -
    ( - )
    2日目
    28,851円
    ( 31,736円 )
    2日目
    -
    ( - )
    2日目
    37,744円
    ( 41,518円 )
    2日目
    -
    ( - )
    2日目
    41,719円
    ( 45,891円 )
    2日目
    -
    ( - )
    2日目
  • 1

    • 詳細情報

    基本情報

    【IP67相当】汎用的な電線菅に比べて丈夫な作りとなっており、引張り及び捻れ強度の必要な箇所にも使用できます。

    【ココが特長】
    ●電線を収容し、外圧などから安全に保護するシルバートップ（亜鉛引鉄板）製のコンジットです。
    ●軽量で柔軟性に富み、作業性が優れています。
    ●専用コネクタ商品ページ(P.1850~P.1852)との組み合わせにより、IP67保護構造に対応します。
    【ご注意】
    ・外観および仕様は、予告なく変更することがあります。
    ・コンジットの切断には高速カッターが必要になります。
    ・本製品は0.1m単位でご指定いただけますが、固定単価となります。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

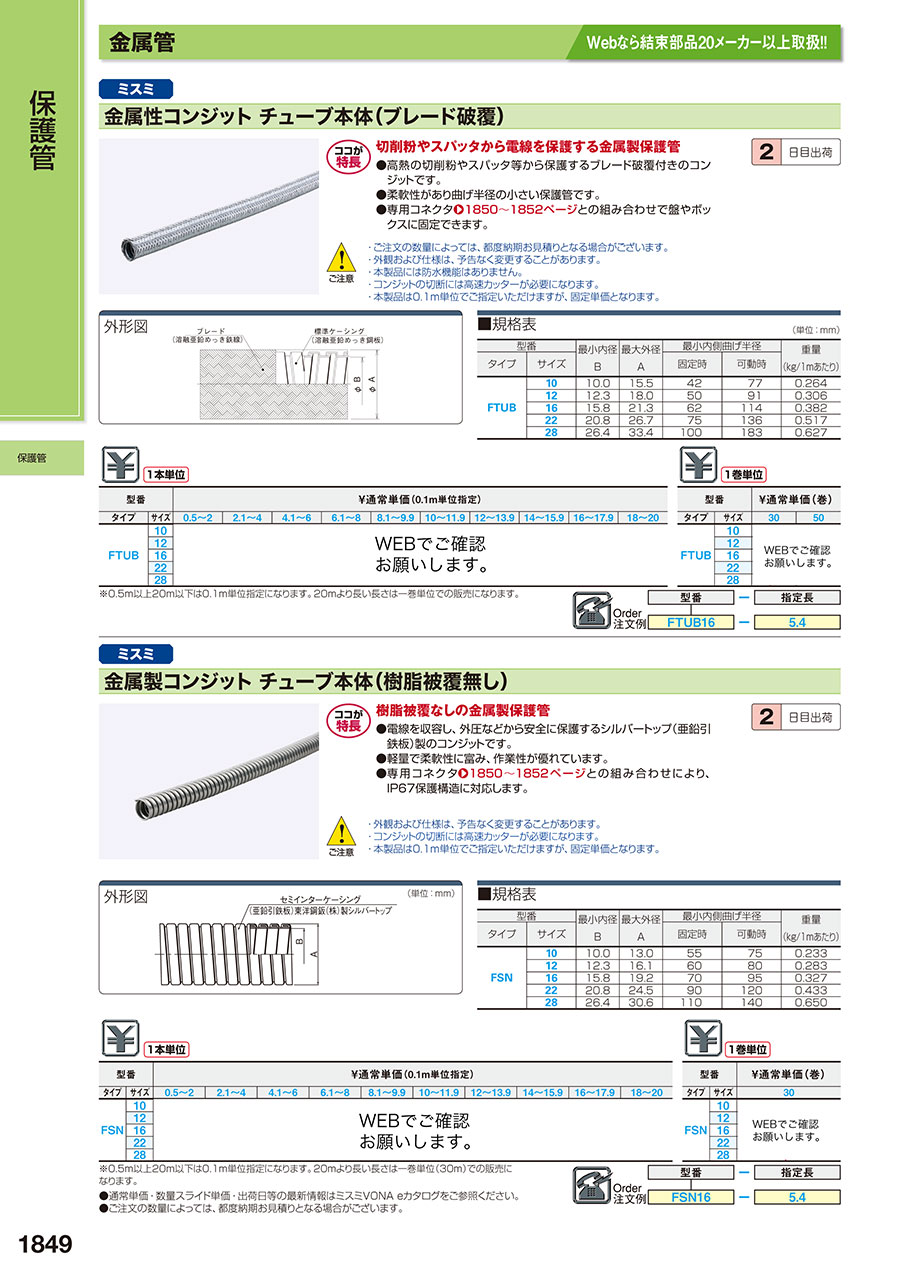

    EW-1849

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    金属製コンジット チューブ本体（樹脂被覆無し）のレビュー
    4.5平均満足度：4.52件のレビュー
    ヒーター配線の保護に使用しています
    5
    満足度：5.02023/11/21
    追加した押し出し樹脂設備の装置間のヒーター配線を保護するために使用しています。ブランド品と比べ、長さ指定で購入できること...もっと読む
    0人が参考にしています。
    社内での配管工事
    4
    満足度：4.02023/02/06
    単品購入ができますので、必要個数での購入ができ不要在庫を持たなくて良いので助かります。
    0人が参考にしています。
    2件全て見る
