型式		最小内径 B	最大外径 A	最小内側曲げ半径		重量 (kg/1mあたり)
タイプ	サイズ	最小内径 B	最大外径 A	固定時	可動時	重量 (kg/1mあたり)
FAG	10	10.0	15.5	35	77	0.154
	12	12.3	18.0	40	91	0.194
	16	15.8	21.3	45	114	0.222
	22	20.8	26.7	55	136	0.310
	28	26.4	33.4	70	183	0.407
	36	35.0	42.2	85	228	0.550
	42	40.0	48.3	105	275	0.670

※0.5m以上20m以下は0.1m単位指定になります。20mより長い長さは一巻単位での販売になります。
単位：m

概要仕様

外形図		（単位：mm）

型番リスト

表示件数

型番

最小曲げ半径（固定時）

(R(mm))

最小曲げ半径（可動時）

(R(mm))

全長

(m)

最小内径

(Ф(mm))

最大外径

(Ф(mm))

指定長

(m/0.1m単位指定)

指定長

(m)

RoHS?

最小発注数量

35	77	50(巻)	10	15.5	-	-	-	1個
35	77	-	10	15.5	0.5～20	0.5 ～ 20	-	1個
40	91	50(巻)	12.3	18.0	-	-	-	1個
-	-	-	-	-	-	0.5 ～ 20	-	1個
45	114	50(巻)	15.8	21.3	-	-	-	1個
-	-	-	-	-	-	0.5 ～ 20	-	1個
55	136	30(巻)	20.8	26.7	-	-	-	1個
55	136	-	20.8	26.7	0.5～20	0.5 ～ 20	-	1個
70	183	30	26.4	33.4	-	-	-	1個
70	183	-	26.4	33.4	0.5～20	0.5 ～ 20	10	1個
85	228	20(巻)	35.0	42.2	-	-	-	1個
85	228	-	35.0	42.2	0.5～20	0.5 ～ 19.9	-	1個
105	275	20(巻)	40.0	48.3	-	-	-	1個
105	275	-	40.0	48.3	0.5～20	0.5 ～ 19.9	-	1個

通常単価(税別) (税込単価)	通常出荷日

12,603円 ( 13,863円 )	2日目
- ( - )	3日目
15,555円 ( 17,111円 )	2日目
- ( - )	2日目
17,202円 ( 18,922円 )	2日目
- ( - )	2日目
14,856円 ( 16,342円 )	6日目
- ( - )	2日目
19,003円 ( 20,903円 )	2日目
- ( - )	2日目
17,622円 ( 19,384円 )	2日目
- ( - )	2日目
23,315円 ( 25,647円 )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

【耐油・IP67相当】切削油や潤滑油などの工場用油などから安全に保護します。

【ココが特長】
●電線を収容し、外圧や切削油、潤滑油などから安全に保護するビニル被覆のコンジットです。
●軽量で柔軟性に富み、曲げ半径も小さく、作業性が優れています。
●専用コネクタ商品ページ～6019との組み合わせにより、IP67保護構造に対応します。

【ご注意】
・コンジットの切断には専用の高速カッターが必要になります。

カタログ

商品TOP

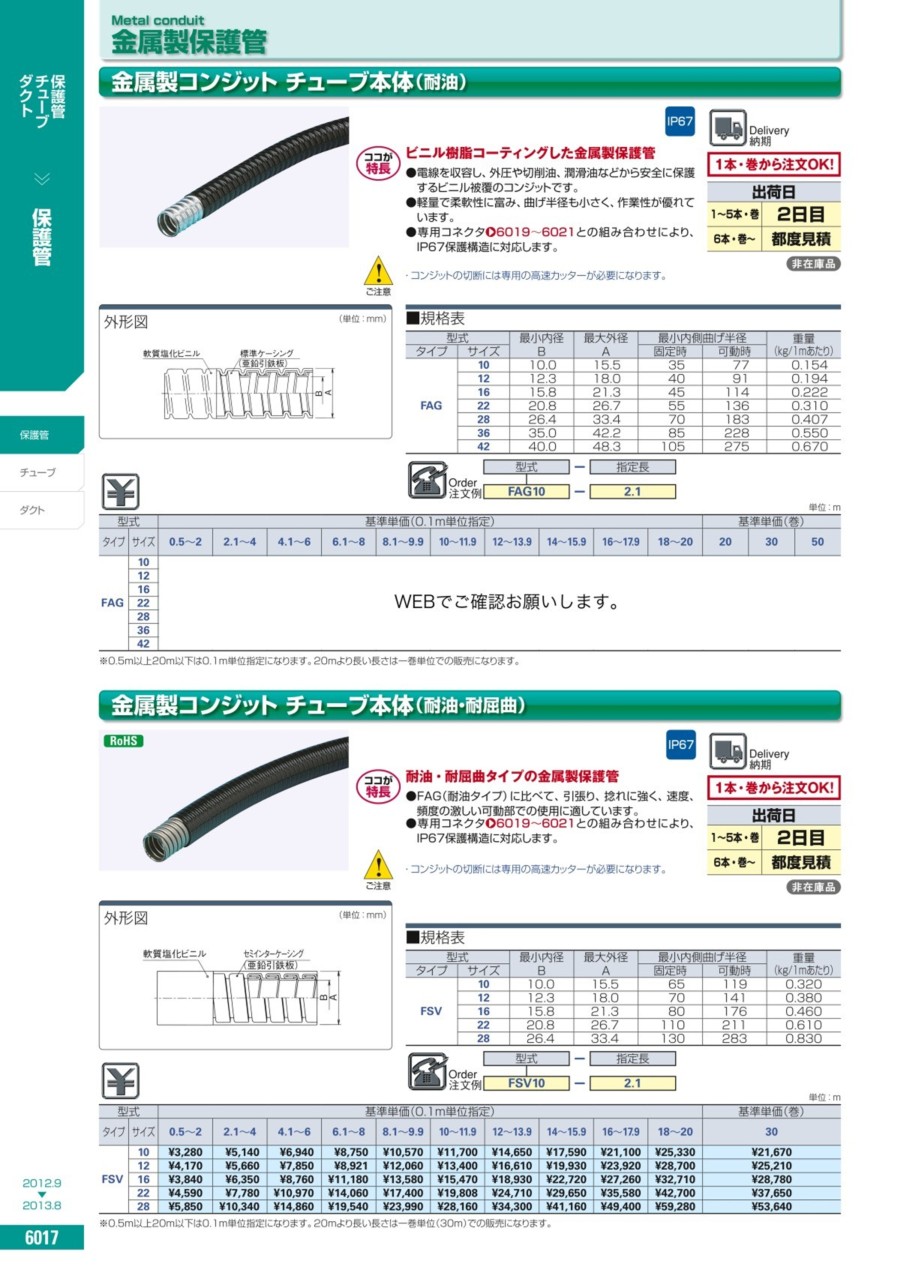

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
