金属製コンジット チューブ本体（耐油・耐屈曲）
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | 指定長 |
| FSV10 | − | 2.1 |
■規格表
| 型式 | 最小内径 B | 最大外径 A | 最小内側曲げ半径 | 重量 (kg/1mあたり) | ||
| タイプ | サイズ | 固定時 | 可動時 | |||
| FSV | 10 | 10.0 | 15.5 | 65 | 119 | 0.320 |
| 12 | 12.3 | 18.0 | 70 | 141 | 0.380 | |
| 16 | 15.8 | 21.3 | 80 | 176 | 0.460 | |
| 22 | 20.8 | 26.7 | 110 | 211 | 0.610 | |
| 28 | 26.4 | 33.4 | 130 | 283 | 0.830 | |
※0.5m以上20m以下は0.1m単位指定になります。20mより長い長さは一巻単位（30m）での販売になります。
単位：m
単位：m
概要仕様
外形図 | （単位：mm） | |
 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,422円 ( 29,064円 ) | 2日目 |
- ( - ) | 2日目 |
30,660円 ( 33,726円 ) | 2日目 |
- ( - ) | 2日目 |
35,130円 ( 38,643円 ) | 2日目 |
- ( - ) | 2日目 |
45,798円 ( 50,378円 ) | 3日目 |
- ( - ) | 4日目 |
65,138円 ( 71,652円 ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【耐油・耐屈曲・IP67相当】汎用的な電線菅に比べて丈夫な作りとなっており、引張り及び捻れ強度の必要な箇所や速度、頻度の激しい可動部に最適です。
【ココが特長】
●FAG（耐油タイプ）に比べて、引張り、捻れに強く、速度、頻度の激しい可動部での使用に適しています。
●専用コネクタ商品ページ（P.1850～P.1852)との組み合わせにより、IP67保護構造に対応します。
●FAG（耐油タイプ）に比べて、引張り、捻れに強く、速度、頻度の激しい可動部での使用に適しています。
●専用コネクタ商品ページ（P.1850～P.1852)との組み合わせにより、IP67保護構造に対応します。
【ご注意】
・コンジットの切断には高速カッターが必要になります。
・本製品は0.1m単位でご指定いただけますが、固定単価となります。
・コンジットの切断には高速カッターが必要になります。
・本製品は0.1m単位でご指定いただけますが、固定単価となります。

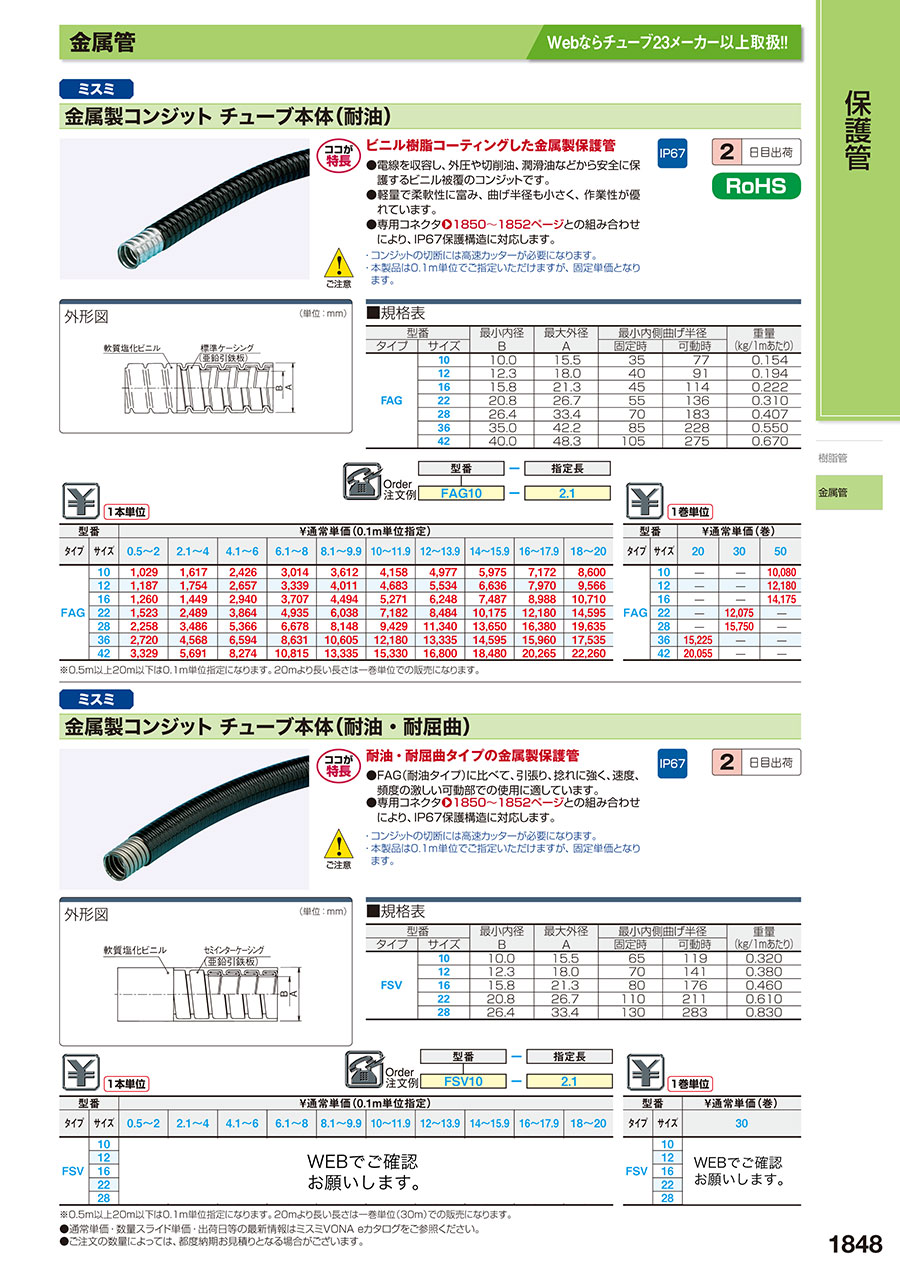

カタログ
金属製コンジット チューブ本体（耐油・耐屈曲）のレビュー
電線管
5
5.02019/12/22
使用していた電線管が破損したので交換しました。
丈夫そうなので選びました。
1人が参考にしています。
工場内配線に使用
5
5.02021/07/16
頑丈でヨレにも強く希望通りです。
ただ、今は2種類しかない長さのバリエーションが増えるといいです。
0人が参考にしています。
機械部品
4
4.02019/10/29
丈夫な作りで、「引張り及び捻れ強度の必要な箇所や速度、頻度の激しい可動部に最適です」とあったので購入しましたが、問題あり...もっと読む
0人が参考にしています。
機械回りに利用
3
3.02019/05/28
本来であればコネクタを使用したかったのですが、コネクタの価格が高く、L字型のコネクタだと内径が小さくなるので時間もなくこ...もっと読む
0人が参考にしています。
