ミスミ

ステンレスチューブチューブ本体（柔軟タイプ）

4.7

平均満足度4.7

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

金属製コンジットチューブ本体（耐油）

4.3

通常価格(税別)： 12,603円 (税込価格：13,863円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

金属製コンジットチューブ本体（樹脂被覆無し）

4.5

通常価格(税別)： 22,806円 (税込価格：25,087円)

通常出荷日：2 日目

ステンレス(SUS304BA)の金属管です。内径は2.5～10サイズをラインナ...

詳細情報を確認する

材質
SUS304

ご注意

本商品は製品製造の関係上、途中に継ぎ目がある場合がございます。

未確定：候補が30型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

	型式・サイズ	−	指定長
■5m未満の場合（単位=mm）　（10mm単位で指定）	KSN2.5	−	200
■5m以上の場合（単位=m）　（1m単位で指定）	KSN2.5	−	5

■規格表

型式	サイズ	サイズ(公差±0.3)		曲げ半径 mm(±10mm)	重量 (g/m)
型式	サイズ	内径d	外径D	曲げ半径 mm(±10mm)	重量 (g/m)
KSN	2.5	2.5	3.6	16	17.0
	3	3	4.6	18	26.5
	4	4	5.8	18	37.0
	5	5	6.8	20	49.5
	6	6	8.0	22	57.2
	7	7	9.0	25	62.7
	8	8	10.2	28	74.0
	9.5	9.5	12.2	30	106.8
	12.7	12.7	15.8	35	130.0
	15.8	15.8	19.0	35	155.0

型式	サイズ


KSN	2.5
	3
	4
	5
	6
	7
	8
	9.5
	12.7
	15.8

概要仕様

外形図		（単位：mm）

	A部詳細	材質：SUS304

※本商品は製品製造の関係上、途中に継ぎ目がある場合がございます。
※分かれているものを繋ぎ合わせて使用する際は、以下の方法でご対応ください。
・銀ロウ溶接
・端と端を組み込みテープ止め

型番リスト

表示件数

型番

内径

(Ф(mm))

外径

(Ф(mm))

全長

(m)

指定長

(mm/10mm単位指定)

指定長

(m/1m単位指定)

曲げ半径

(mm(±10mm))

指定長

(m(5~50),mm(200~4990))

RoHS?

最小発注数量

2.5	3.6	50	-	-	16	-	10	1個
2.5	3.6	-	200～4990	5～50	16	5 ～ 50	10	1個
2.5	3.6	-	200～4990	5～50	16	200 ～ 4990	10	1個
3	4.6	50	-	-	18	-	10	1個
3	4.6	-	200～4990	5～50	18	5 ～ 50	10	1個
3	4.6	-	200～4990	5～50	18	200 ～ 4990	10	1個
4	5.8	50	-	-	18	-	10	1個
4	5.8	-	200～4990	5～50	18	5 ～ 50	10	1個
4	5.8	-	200～4990	5～50	18	200 ～ 4990	10	1個
5	6.8	50	-	-	20	-	10	1個
5	6.8	-	200～4990	5～50	20	5 ～ 50	10	1個
5	6.8	-	200～4990	5～50	20	200 ～ 4990	10	1個
6	8	50	-	-	22	-	10	1個
6	8	-	200～4990	5～50	22	5 ～ 50	10	1個
6	8	-	200～4990	5～50	22	200 ～ 4990	10	1個
7	9	50	-	-	25	-	10	1個
7	9	-	200～4990	5～50	25	5 ～ 50	10	1個
7	9	-	200～4990	5～50	25	200 ～ 4990	10	1個
8	10.2	50	-	-	28	-	10	1個
8	10.2	-	200～4990	5～50	28	5 ～ 50	10	1個
8	10.2	-	200～4990	5～50	28	200 ～ 4990	10	1個
9.5	12.2	50	-	-	30	-	10	1個
9.5	12.2	-	200～4990	5～50	30	5 ～ 50	10	1個
9.5	12.2	-	200～4990	5～50	30	200 ～ 4990	10	1個
12.7	15.8	50	-	-	35	-	10	1個
12.7	15.8	-	200～4990	5～50	35	5 ～ 50	10	1個
12.7	15.8	-	200～4990	5～50	35	200 ～ 4990	10	1個
15.8	19	50	-	-	35	-	10	1個
15.8	19	-	200～4990	5～50	35	5 ～ 50	10	1個
15.8	19	-	200～4990	5～50	35	200 ～ 4990	10	1個

通常単価(税別) (税込単価)	通常出荷日

26,687円 ( 29,356円 )	4日目
- ( - )	4日目
- ( - )	4日目
21,576円 ( 23,734円 )	4日目
- ( - )	4日目
- ( - )	4日目
15,331円 ( 16,864円 )	4日目
- ( - )	4日目
- ( - )	4日目
15,898円 ( 17,488円 )	4日目
- ( - )	4日目
- ( - )	4日目
16,466円 ( 18,113円 )	4日目
- ( - )	4日目
- ( - )	4日目
17,034円 ( 18,737円 )	4日目
- ( - )	4日目
- ( - )	4日目
18,169円 ( 19,986円 )	4日目
- ( - )	4日目
- ( - )	4日目
22,712円 ( 24,983円 )	4日目
- ( - )	4日目
- ( - )	4日目
26,119円 ( 28,731円 )	在庫品1日目当日出荷可能
- ( - )	4日目
- ( - )	4日目
35,771円 ( 39,348円 )	4日目
- ( - )	4日目
- ( - )	4日目

詳細情報

基本情報

基本情報

ステンレス(SUS304BA)の金属管です。内径は2.5～10サイズをラインナップしており、幅広い用途に使用して頂けます

ご注意

本商品は製品製造の関係上、途中に継ぎ目がある場合がございます。

【ココが特長】
●ケーブルやファイバーの損傷を防ぐためのステンレス製保護チューブです。
●柔軟性に富み伸びが無いため、可動部におけるケーブルの保護に最適です。
●機器取付専用コネクタとの組み合わせにより、各種センサーのケーブルやファイバーを保護できます。

【ご注意】
・長さ指定タイプは切り落としのため、切断部にバリが発生します。取扱いに十分ご注意ください。
・切断加工される場合は、電動カッターを使用してください。

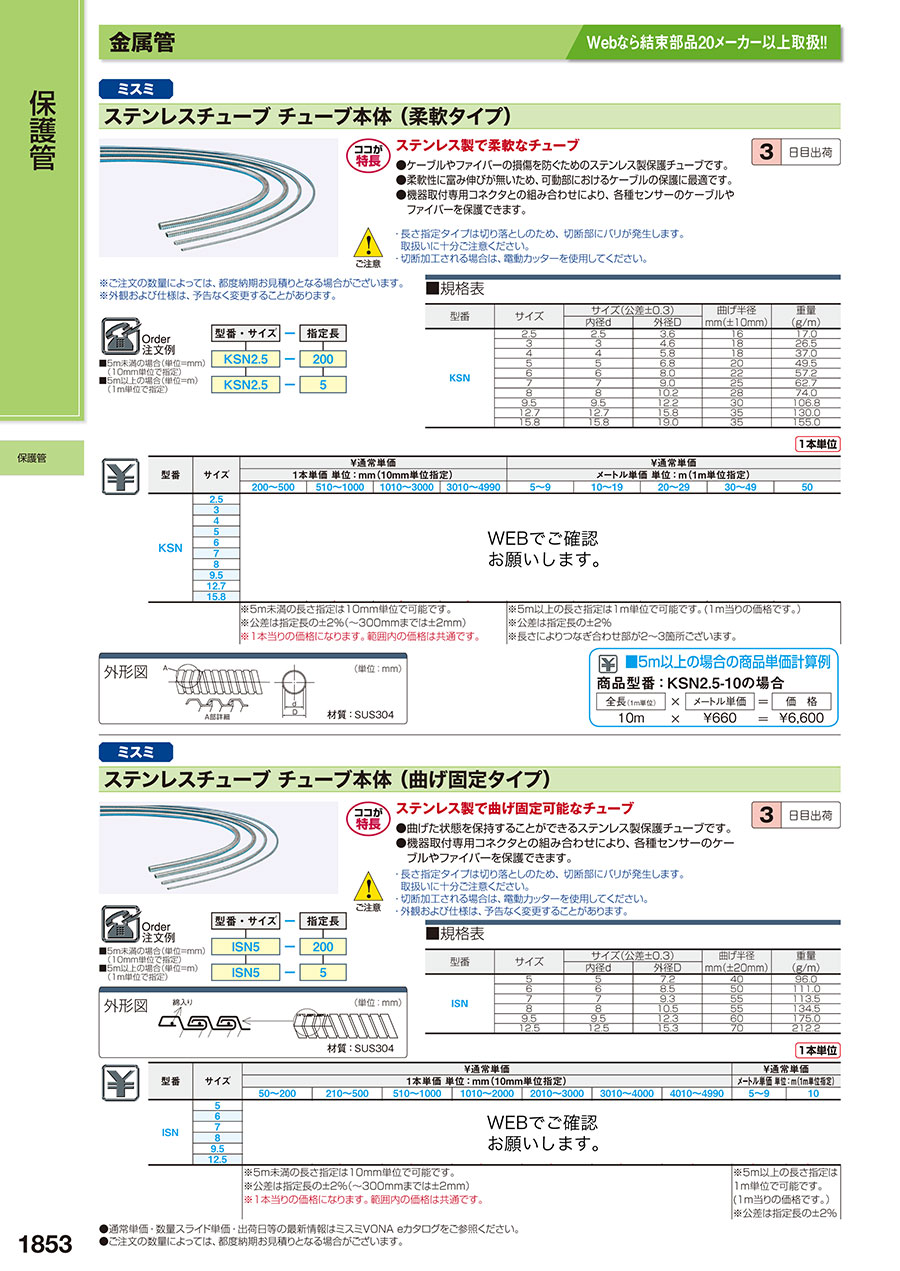

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
