ミスミ

シールドスパイラルチューブ（銅・ニッケルメッキ）

シールドスパイラルチューブ（銅・ニッケルメッキ）
通常単価(税別)
15,330円～28,812円特別価格
税込単価
16,863円～31,693円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～5日目一部当日出荷可能

ポリプロピレン製のスパイラルチューブです。表面に無電解スズニッケルメッキを施しており、配線保護とシール...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

【ミスミ　オリジナル】スパイラルチューブ

ミスミ

【ミスミ　オリジナル】スパイラルチューブ
通常価格(税別)： 392円 (税込価格：431円)

通常出荷日：在庫品1日目

よく一緒に見られています

スパイラルチューブ（耐候・耐磨耗）

ミスミ

スパイラルチューブ（耐候・耐磨耗）
通常価格(税別)： 683円 (税込価格：751円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
EMSTT-4N
■規格表
型式内径
(A)		外形
(B)		適合電線規格
(φmm)		ピッチ
(C)		全長
(m)		重量
(ｇ/m)
EMSTT-4N3.95.45〜108±0.75015.0
EMSTT-6N5.87.47〜1610±0.72034.3
EMSTT-9N9.411.210〜2313±0.736.0
EMSTT-12N12.014.013〜3216±1.01043.0
EMSTT-15N15.017.416〜4020±1.575.0
EMSTT-20N21.524.022〜5523±1.5120.0

概要仕様

使用例
シールドスパイラルチューブ（銅・ニッケルメッキ）:関連画像

外形図

（単位：ｍｍ）
シールドスパイラルチューブ（銅・ニッケルメッキ）:関連画像
仕様
材質特殊ナイロン材(UL94V-0相当品)
無電解メッキ(銅＋ニッケル)
使用温度範囲ー20℃〜＋80℃
色グレー

型番リスト

表示件数
  • 1
    • 型番
    EMSTT-4N
    EMSTT-6N
    EMSTT-9N
    EMSTT-12N
    EMSTT-15N
    EMSTT-20N

    外径 φ

    (mm)

    適合電線外径 φ

    (mm)

    全長

    (m)

    厚み

    (mm)

    ピッチ

    (mm)

    		RoHS?最小発注数量
    5.4
    5.0～10.0
    50
    0.75
    8.0
    10
    1個
    7.4
    7.0～16.0
    20
    0.8
    10.0
    10
    1個
    11.2
    10.0～23.0
    20
    0.9
    13.0
    10
    1個
    14
    13.0～32.0
    10
    1
    16
    10
    1個
    17.4
    16.0～40.0
    10
    1.2
    20
    10
    1個
    24.0
    22.0～55.0
    10
    1.45
    23.0
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,812円
    ( 31,693円 )
    在庫品1日目当日出荷可能
    15,330円
    ( 16,863円 )
    在庫品1日目当日出荷可能
    21,998円14,298円
    ( 15,728円 )
    在庫品1日目当日出荷可能
    15,404円
    ( 16,944円 )
    在庫品1日目当日出荷可能
    19,236円
    ( 21,160円 )
    5日目
    24,150円
    ( 26,565円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    ポリプロピレン製のスパイラルチューブです。
    表面に無電解スズニッケルメッキを施しており、配線保護とシールドの役目を果たしております。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●配線保護に使用する、スパイラルチューブです。
    ●表面に無電解スズニッケルメッキを施しており、配線保護と同時にシールド效果が得られます。
    【ご注意】
    ・製品の特性上、メッキ部が酸化により黒ずむ場合がございます。予めご了承ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

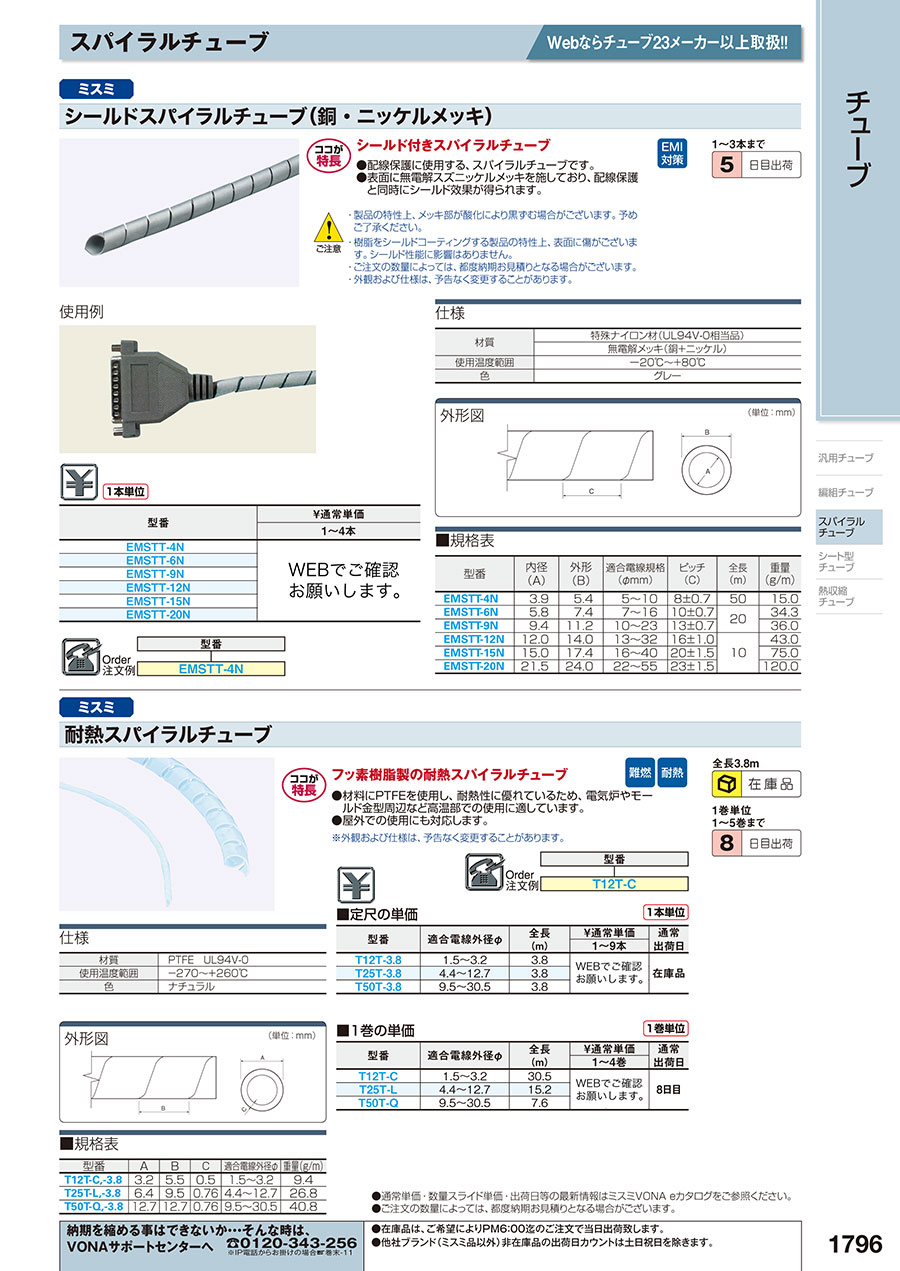

    EW-1796

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
