エレクトロニクス部品技術窓口
スパイラルチューブ 汎用
未確定：候補が20型番あります。
商品仕様
規格表
|
|
■規格表
| 型式 | 色 | 外径 D | 内厚 T | ピッチ P | 適合電線外径 φC | 重量 (g/m) |
| FP2.6 | N (乳白色) B (黒) | 3.8 | 0.6 | 8.0 | 2.6〜 7.0 | 7.9 |
| FP4 | 5.6 | 0.8 | 10.0 | 4.0〜12.0 | 9.8 | |
| FP6 | 7.6 | 6.0〜18.0 | 15.0 | |||
| FP8 | 10.0 | 1.0 | 13.0 | 8.0〜25.0 | 18.9 | |
| FP10 | 12.0 | 10.0〜30.0 | 35.2 | |||
| FP12 | 14.0 | 16.0 | 12.0〜35.0 | 43.7 | ||
| FP15 | 17.4 | 1.2 | 20.0 | 15.0〜45.0 | 53.5 | |
| FP20 | 23.0 | 1.5 | 20.0〜60.0 | 64.6 | ||
| FP25 | 28.4 | 1.7 | 25.0 | 25.0〜75.0 | 129.7 |
■指定長5m
| 型式 | 色 | 全長 (m) |
| FP2.6 | N | 5 |
| B | ||
| FP4 | ||
| B | ||
| FP6 | N | |
| B | ||
| FP8 | N | |
| B | ||
| FP10 | N | |
| B | ||
| FP12 | N | |
| B | ||
| FP15 | N | |
| B | ||
| FP20 | N | |
| B | ||
| FP25 | N | |
| B |
■1箱
| 型式 | 色 | 1箱 | 全長 (m) |
| FP2.6 | N | 1P | 100 |
| B | |||
| FP4 | |||
| B | |||
| FP6 | N | ||
| B | |||
| FP8 | N | 50 | |
| B | |||
| FP10 | N | ||
| B | |||
| FP12 | N | ||
| B | |||
| FP15 | N | ||
| B | |||
| FP20 | N | 25 | |
| B | |||
| FP25 | N | 20 | |
| B |
取付例
■1箱の梱包状態
外形図
（単位：ｍｍ）
・全長：延ばさず密着長になります。
仕様
| 材質 | 軟質ポリエチレン |
| 参考使用温度範囲 | −40℃〜＋60℃ |
| 色 | 乳白色、黒 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
611円 ( 672円 ) | 在庫品1日目当日出荷可能 |
2,816円 ( 3,098円 ) | 在庫品1日目当日出荷可能 |
4,406円 ( 4,847円 ) | 在庫品1日目当日出荷可能 |
674円 ( 741円 ) | 在庫品1日目当日出荷可能 |
5,662円 ( 6,228円 ) | 在庫品1日目当日出荷可能 |
3,734円 ( 4,107円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
3,824円 ( 4,206円 ) | 在庫品1日目当日出荷可能 |
5,601円 ( 6,161円 ) | 在庫品1日目当日出荷可能 |
4,633円 ( 5,096円 ) | 在庫品1日目当日出荷可能 |
5,630円 ( 6,193円 ) | 在庫品1日目当日出荷可能 |
6,174円 ( 6,791円 ) | 在庫品1日目当日出荷可能 |
5,208円 ( 5,729円 ) | 在庫品1日目当日出荷可能 |
4,927円 ( 5,420円 ) | 在庫品1日目当日出荷可能 |
5,876円 ( 6,464円 ) | 在庫品1日目当日出荷可能 |
5,376円 ( 5,914円 ) | 在庫品1日目当日出荷可能 |
3,963円 ( 4,359円 ) | 在庫品1日目当日出荷可能 |
5,998円 ( 6,598円 ) | 在庫品1日目当日出荷可能 |
3,335円 ( 3,669円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
柔軟性、復元力に優れ、取り外し、再使用が可能なスパイラルチューブです。
電線の取付作業や配線の変更に有効です。
ご注意
- 型番ごとの長さをご確認の上ご注文ください。
【ココが特長】
●スパイラルチューブは、プラスチックの弾力性による柔軟性、復元力に優れ、電線への取付作業を容易に行うことができます。
●取り外し、再使用が可能で、配線の変更に有効
●どの位置からも電線の取り出し・分枝が可能
●スパイラルチューブは、プラスチックの弾力性による柔軟性、復元力に優れ、電線への取付作業を容易に行うことができます。
●取り外し、再使用が可能で、配線の変更に有効
●どの位置からも電線の取り出し・分枝が可能

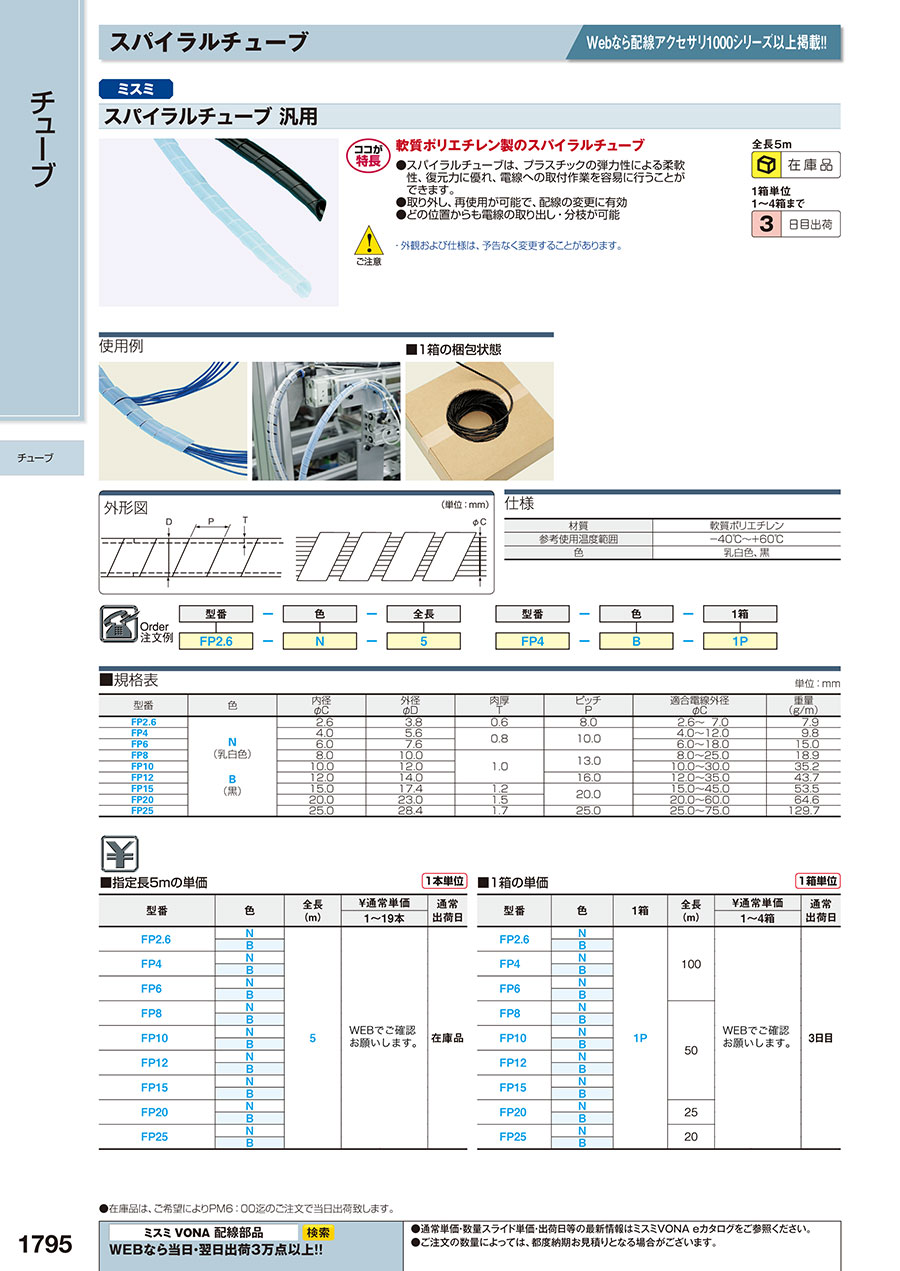

カタログ
商品担当おすすめ
スパイラルチューブ 汎用のレビュー
配線整理用に購入
5
5.02019/04/03
適用チューブの径が、たくさん選べて
無駄なスペースを使わずに整理出来ました
自由にカットもできるので、より綺麗な配線がで...もっと読む
2人が参考にしています。
アーム配線の整理
5
5.02019/03/31
形状にへたりが少ないため、配線変更後も全て交換する必要がなく使い勝手が良い。
2人が参考にしています。
配線処理
4
4.02017/03/21
ケーブルの配線処理に使用しました。
安価で品質も問題なし。
取り出し口を改善しチューブが中に戻らない工夫して頂きたい
...もっと読む
2人が参考にしています。
配線の結束
5
5.02019/03/13
製品自体も、今まで使用していた他社製品と遜色なく、問題なく使用できている。
1人が参考にしています。
ケーブルを束ねるのに使用
5
5.02019/02/28
他メーカーと変わらなく使用できます。
月日がたっても硬化することもないので使いやすいです。
1人が参考にしています。
