【デンカエレクトロン】汎用ビニールチューブ（楕円・マークチューブ用）

数量スライド割引
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（12件）

通常単価(税別): 1,208円～14,724円

税込単価: 1,329円～16,196円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

汎用ビニールチューブ（UL・CSA規格）

4.6

通常価格(税別)： 1,562円 (税込価格：1,718円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱シリコンチューブ

4.3

通常価格(税別)： 1,792円 (税込価格：1,971円)

通常出荷日：在庫品1日目

楕円型のマーク印字用のチューブは、配線の識別やラベリングに最適で、特に工業用途...

詳細情報を確認する

材質
軟質PVC
色詳細
白

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が11型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式		指定長
RBT-3048	−	10

型式	全長 (ｍ)
型式	全長 (ｍ)
RBT-3048	10
RBT-3658
RBT-4268
RBT-5080
RBT-8013
RBT-1118
RBT-3048	200
RBT-3658
RBT-4268
RBT-5080
RBT-8013	100
RBT-1118	100

概要仕様

使用例

断面形状図

（単位：mm）

型式	最小内径	最大内径	肉厚	内径公差	最小適合線材		最大適合線材		1巻の指定長(m)	重量 (g/m)
型式	最小内径	最大内径	肉厚	内径公差	断面積(mm²)	AWG	断面積(mm²)	AWG	1巻の指定長(m)	重量 (g/m)
RBT-3048	1.5	2.9	0.46	±0.5	0.18	24	0.75	18	200	5.64
RBT-3658	1.7	3.6	1.18		0.3	22	2	14		9.60
RBT-4268	1.8	4.1	1.30		0.5	20	3.5	12		11.63
RBT-5080	1.8	5	1.22		0.5	20	5.5	10		13.56
RBT-8013	2.6	7.8	1.33		0.75	18	14	6	100	28.95
RBT-1118	3.4	10.2	1.25		2	14	22	4	100	37.70

仕様

材質	軟質PVC
使用温度範囲	ー20℃〜60℃
色	白

型番リスト

表示件数

型番

最大内径 φ

(mm)

全長

(m)

厚み

(mm)

RoHS?

最小発注数量

10.2	10	1.25	10	1個
10.2	100	1.25	10	1個
2.9	10	0.46	10	1個
3.6	10	1.18	10	1個
3.6	200	1.18	10	1個
4.1	10	1.3	10	1個
4.1	200	1.3	10	1個
5	10	1.22	10	1個
5	200	1.22	10	1個
7.8	10	1.33	10	1個
7.8	100	1.33	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,849円 ( 3,134円 )	在庫品1日目当日出荷可能
13,454円 ( 14,799円 )	在庫品1日目当日出荷可能
1,208円 ( 1,329円 )	在庫品1日目当日出荷可能
1,208円 ( 1,329円 )	在庫品1日目当日出荷可能
14,724円 ( 16,196円 )	4日目
1,369円 ( 1,506円 )	在庫品1日目当日出荷可能
11,073円 ( 12,180円 )	3日目
1,722円 ( 1,894円 )	在庫品1日目当日出荷可能
13,367円 ( 14,704円 )	3日目
2,106円 ( 2,317円 )	在庫品1日目当日出荷可能
12,352円 ( 13,587円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

楕円型のマーク印字用のチューブは、配線の識別やラベリングに最適で、特に工業用途での使用に適しています。これにより、配線作業が効率的かつ正確に行えます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●形状を楕円状に戻す力が強いため、細い直径2mm以下の線材にもずれることなくしっかり固定できます。
●強い形状復元力によりマークチューブが回転しません。
●マークチューブ以外にも電線保護用としてもご利用いただけます。
【ご注意】
・外観及び仕様は、予告なく変更することがあります。
・内径公差の大きい商品ですので、サイズ選定時にご注意ください。

※製造上、繋ぎ目のある製品が含まれる可能性がございます。ご了承頂けます様お願い申し上げます。

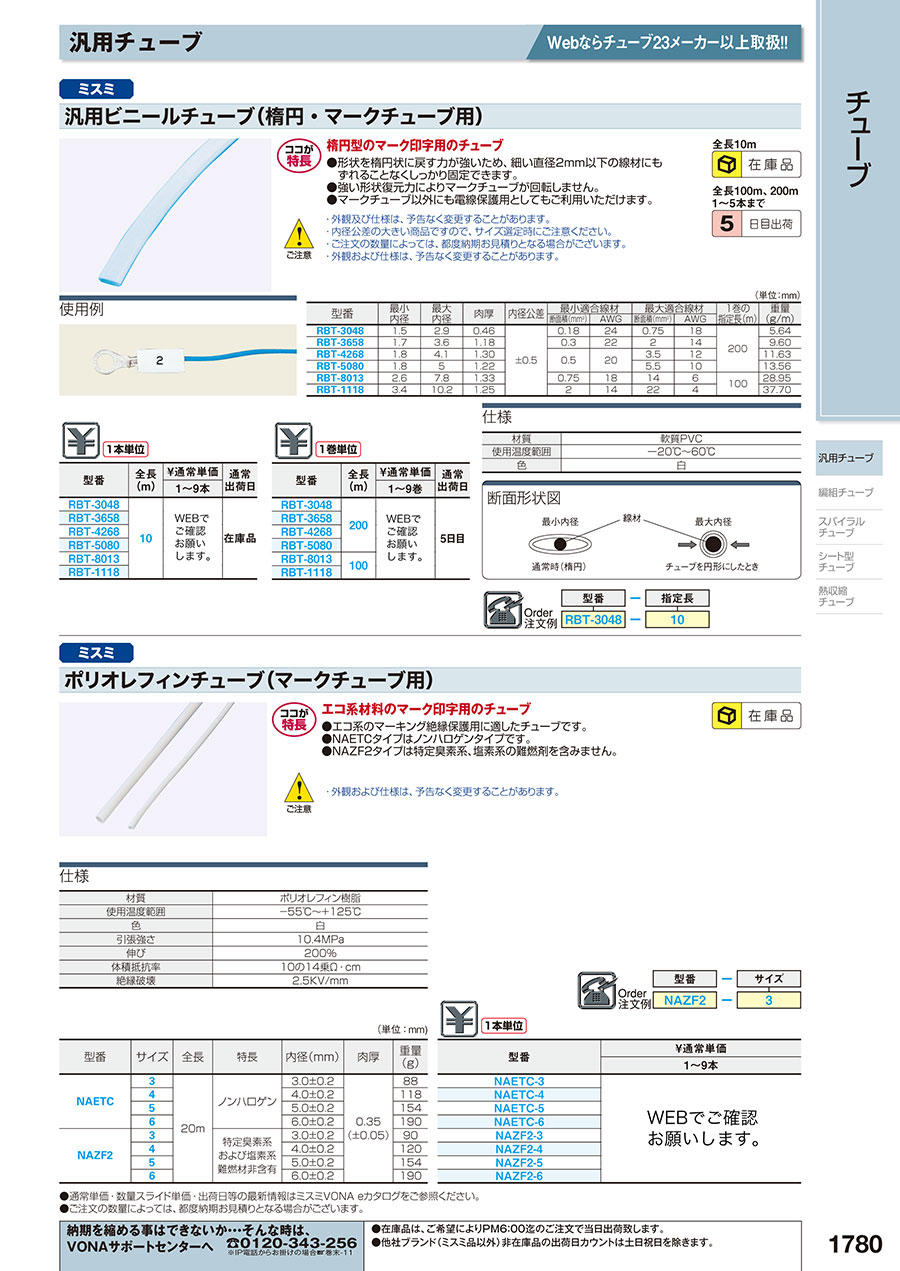

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【デンカエレクトロン】汎用ビニールチューブ（楕円・マークチューブ用）のレビュー

4.1平均満足度：4.112件のレビュー

星5
25%
星4
67%
星3
8%
星2
0%
星1
0%

フェルール端子の線番印字

満足度：4.02016/04/27

　RBT-3048（最大内径2.9）を2回購入。楕円型なのでフェルール端子（#22や#18が多い）に使用してもマークチュ...もっと読む

3人が参考にしています。

フェルール端子のマークチューブやケーブル類の鉢巻き

満足度：4.02019/12/19

丸チューブは細いフェルールを使う時に勝手に抜け落ちてしまうので困っていました。これは電線をはさんでフェルール端に掛かる...もっと読む

2人が参考にしています。

マークチューブ

満足度：4.02018/10/31

通常のチューブと金額の差は少しなので使っています。印字の乗りもよく1.25SQ、2SQ兼用で使えるので重宝しています。

1人が参考にしています。

一つのサイズで各サイズのフェルールに対応させるため

満足度：4.02020/04/30

普通に使えば抜け落ちないというのは非常に良いです。普通のマークチューブだとフェルールではどうしても抜けやすいのですが、...もっと読む

0人が参考にしています。

マークチューブとして

満足度：4.02020/03/31

複数サイズの電線を使用し、ＴＡＢ端子と裸圧着端子、フェルールを使用したので、同じチューブで済むよう使用してみました。 0...もっと読む

0人が参考にしています。
