耐熱シリコンチューブ（ガラス編組＋シリコンゴム）【10～20個入り】
- 通常単価(税別)
- 1,771円～8,077円
- 税込単価
- 1,948円～8,885円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
難燃性、電機絶縁性に優れている3層構造のシリコンチューブです。擦傷や切り傷など、機械的強度にも優れてい...
詳細を確認
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | タイプ | 型式 | − | タイプ | |
| HST10-3 | − | CUTPACK-500 | HST10-3 | − | 10P |
■規格表
| 型式 | 色 | 内径(mm) | シリコンゴム肉厚(mm) | ガラス編組厚 (mm) | 重量 (g/m) | ||
| 標準 | 公差 | 標準 | 公差 | ||||
| HST10-1 | 白 | 1.00 | −0.1〜＋0.2 | 0.40 | ±0.08 | 約0.20 | 4.6 |
| HST10-2 | 2.00 | −0.2〜＋0.3 | 6.8 | ||||
| HST10-3 | 3.00 | 0.50 | 11.8 | ||||
| HST10-4 | 4.00 | −0.2〜＋0.4 | 0.60 | ±0.10 | 約0.25 | 15.5 | |
| HST10-5 | 5.00 | 約0.30 | 21.5 | ||||
| HST10-6 | 6.00 | 0.80 | ±0.12 | 30.0 | |||
| HST10-8 | 8.00 | −0.3〜＋0.5 | 40.0 | ||||
| HST10-10 | 10.00 | −0.5〜＋1.0 | 48.0 | ||||
■全長500mm（20本入り）
| 1パック | 20本入 |
| 型式 | タイプ | パック 内容量 |
| HST10-1 | CUTPACK-500 | 500mm ×20本 |
| HST10-2 | ||
| HST10-3 | ||
| HST10-4 | ||
| HST10-5 | ||
| HST10-6 | ||
| HST10-8 | ||
| HST10-10 |
■全長1m（10本入り）
| 1パック | 10本入 |
| 型式 | タイプ | パック 内容量 |
| HST10-1 | 10P | 1m×10本 |
| HST10-2 | ||
| HST10-3 | ||
| HST10-4 | ||
| HST10-5 | ||
| HST10-6 | ||
| HST10-8 | ||
| HST10-10 |
概要仕様
外形図
■絶縁破壊電圧（参考データ）
| シリコンゴム肉厚 (mm) | 最小絶縁破壊電圧(kV) | |
| 常温 | 高温 | |
| 0.4 | 4.70 | 3.50 |
| 0.5 | 5.50 | 4.00 |
| 0.7 | 8.00 | 6.00 |
| 1.0 | 10.70 | 8.00 |
| 1.5 | 16.00 | 12.00 |
| 2.0 | 20.00 | 15.00 |
| 2.0以上 | ||
基本特性
| 材質 | 内側から -シリコンゴム -無アルカリ性ガラス編組 -シリコンワニス |
| 色 | 白 |
| 耐熱温度 | 180℃ |
| 定格電圧 | 保証データ無し(参考値：600Ｖ) |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
1,989円 ( 2,188円 ) | 在庫品1日目当日出荷可能 |
1,792円 ( 1,971円 ) | 9日目 |
2,772円 ( 3,049円 ) | 在庫品1日目当日出荷可能 |
3,284円 ( 3,612円 ) | 在庫品1日目当日出荷可能 |
3,623円 ( 3,985円 ) | 在庫品1日目当日出荷可能 |
4,360円 ( 4,796円 ) | 在庫品1日目当日出荷可能 |
3,657円 ( 4,023円 ) | 在庫品1日目当日出荷可能 |
3,746円 ( 4,121円 ) | 在庫品1日目当日出荷可能 |
3,259円 ( 3,585円 ) | 在庫品1日目当日出荷可能 |
5,396円 ( 5,936円 ) | 在庫品1日目当日出荷可能 |
5,256円 ( 5,782円 ) | 在庫品1日目当日出荷可能 |
7,365円 ( 8,102円 ) | 在庫品1日目当日出荷可能 |
6,291円 ( 6,920円 ) | 在庫品1日目当日出荷可能 |
6,149円 ( 6,764円 ) | 在庫品1日目当日出荷可能 |
8,077円 ( 8,885円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
難燃性、電機絶縁性に優れている3層構造のシリコンチューブです。
擦傷や切り傷など、機械的強度にも優れています。
【ココが特長】
●擦傷や切り傷など、機械的強度に優れています。
●シリコンゴムが内装されており、電機絶縁性にも優れています。
●難燃性質を持っています（難燃規格は未取得）。
●日星電気（株）のライカルチューブ（HST-10シリーズ）です。
●擦傷や切り傷など、機械的強度に優れています。
●シリコンゴムが内装されており、電機絶縁性にも優れています。
●難燃性質を持っています（難燃規格は未取得）。
●日星電気（株）のライカルチューブ（HST-10シリーズ）です。

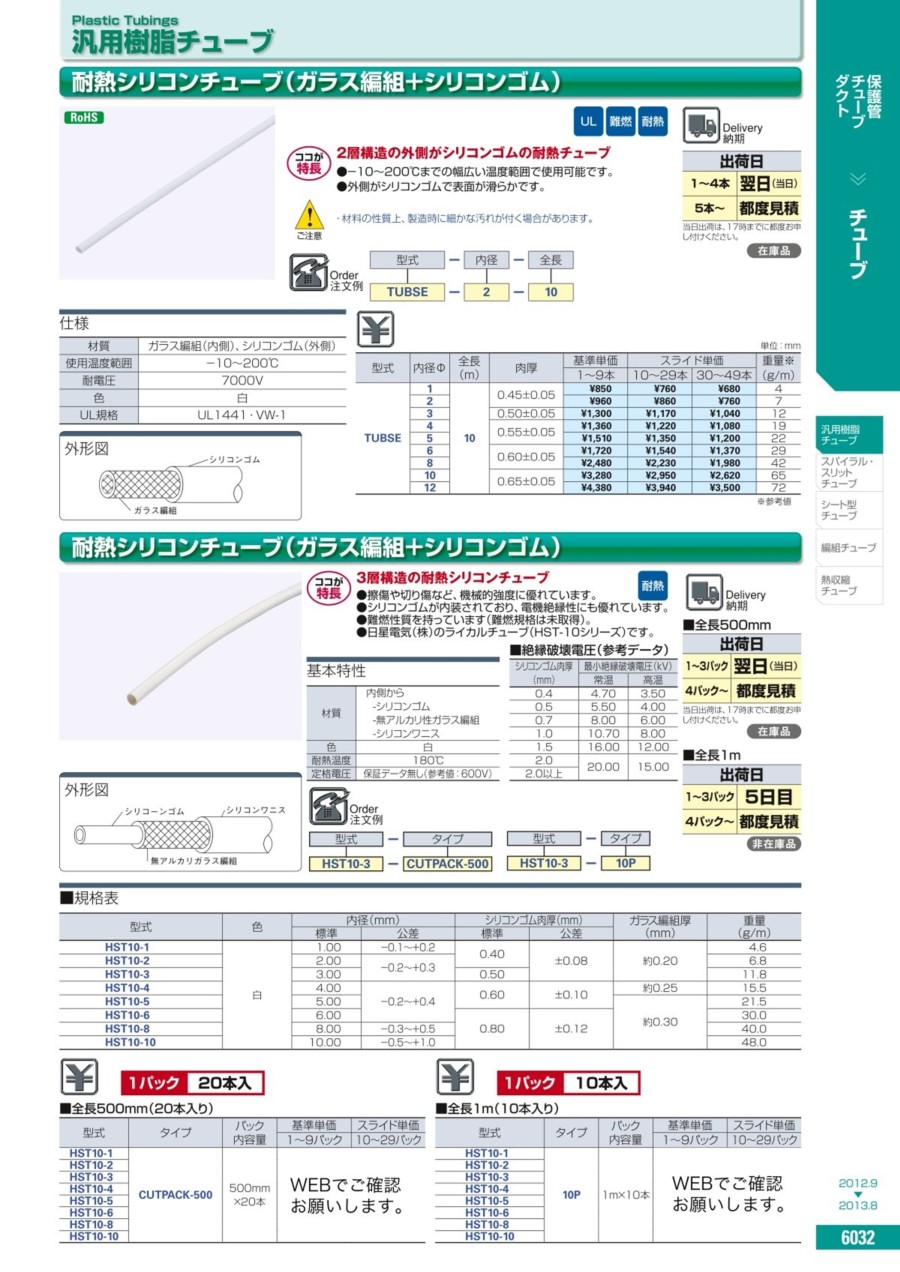

カタログ
耐熱シリコンチューブ（ガラス編組＋シリコンゴム）のレビュー
ケーブルの保護に使用しています
4
4.02023/07/26
装置内のケーブルの保護に使用しています。熱源や可動部に近いケーブルなどをこの商品に通して保護しています。長さ的にも必要な...もっと読む
0人が参考にしています。
トランスの引出し線の絶縁に
4
4.02019/05/28
耐熱仕様でしたので、選定をしました。大体180℃ぐらいの環境で使用しています。耐熱効果もあり不具合もなく利用できています...もっと読む
