熱収縮チューブ（シリコン・耐熱・難燃）
- 通常単価(税別)
- 915円～6,775円
- 税込単価
- 1,007円～7,453円
通常出荷日：在庫品1日目当日出荷可能
200℃まで使用可能な耐熱タイプのシリコン製熱収縮チューブです。
- 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| ST-8DG-1 |
■規格表
（単位：mm）
（単位：mm）
| 型式 | 全長 | 収縮前内径 | 加熱収縮後 | 重量 (g) | |
| 内径 | 肉厚(最大) | ||||
| ST-8DG-1 | 1m | 1.4〜2.2 | 0.6〜0.9 | 1.2 | 1.3 |
| ST-10DG-1 | 1.8〜2.8 | 0.8〜1.2 | 3.2 | ||
| ST-15DG-1 | 3.0〜4.2 | 1.3〜1.8 | 10.2 | ||
| ST-20DG-1 | 3.8〜5.2 | 1.7〜2.3 | 12.3 | ||
| ST-25DG-1 | 5.0〜6.7 | 2.2〜2.9 | 14.5 | ||
| ST-30DG-1 | 6.2〜8.0 | 2.7〜3.4 | 17.4 | ||
| ST-40DG-1 | 7.8〜10.0 | 3.5〜4.4 | 20.5 | ||
| ST-55DG-1 | 10.0〜13.0 | 5.0〜6.2 | 1.8 | 41.7 | |
| ST-80DG-1 | 15.0〜19.0 | 7.3〜9.0 | 55.3 | ||
| ST-110DG-1 | 20.0〜25.0 | 10.2〜12.5 | 2.3 | 102.4 | |
| ST-140DG-1 | 24.0〜29.5 | 13.0〜15.5 | 123.7 | ||
概要仕様
基本特性
| 材 質 | シリコンゴム |
| 収 縮 温 度 | ＋80℃〜250℃ |
| 収 縮 率 | 50％ |
| 使 用 温 度 範 囲 | −50℃〜＋200℃ |
| 色 | グレー |
性能
※保証値ではありません。
| 項 目 | 特性値※ |
| 引張強さ | 6.0MPa(61kgf/cm2) |
| 伸 び | 350% |
| 引裂き強さ | 15KN/m(15.3kgf/cm2) |
| 体積抵抗率 | 2×1014Ω/cｍ |
| 絶縁耐圧値 | 25kV/mm |
| 誘電率(50Hz) | 3.2 |
| 誘電正接 | 0.001 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
915円 ( 1,007円 ) | 在庫品1日目当日出荷可能 |
993円 ( 1,092円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
1,114円 ( 1,225円 ) | 在庫品1日目当日出荷可能 |
1,171円 ( 1,288円 ) | 在庫品1日目当日出荷可能 |
1,468円 ( 1,615円 ) | 在庫品1日目当日出荷可能 |
1,538円 ( 1,692円 ) | 在庫品1日目当日出荷可能 |
2,098円 ( 2,308円 ) | 在庫品1日目当日出荷可能 |
3,089円 ( 3,398円 ) | 在庫品1日目当日出荷可能 |
4,245円 ( 4,670円 ) | 在庫品1日目当日出荷可能 |
6,775円 ( 7,453円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
200℃まで使用可能な耐熱タイプのシリコン製熱収縮チューブです。
ご注意
- 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
【ココが特長】
●200℃まで使用可能な耐熱タイプの熱収縮チューブです。
●ゴム弾性体で対象物を収縮するため気密性の高い被覆ができます。
●加熱収縮後も長さはほとんど変化しません。
●UL224 VW-1(E49996）
●200℃まで使用可能な耐熱タイプの熱収縮チューブです。
●ゴム弾性体で対象物を収縮するため気密性の高い被覆ができます。
●加熱収縮後も長さはほとんど変化しません。
●UL224 VW-1(E49996）

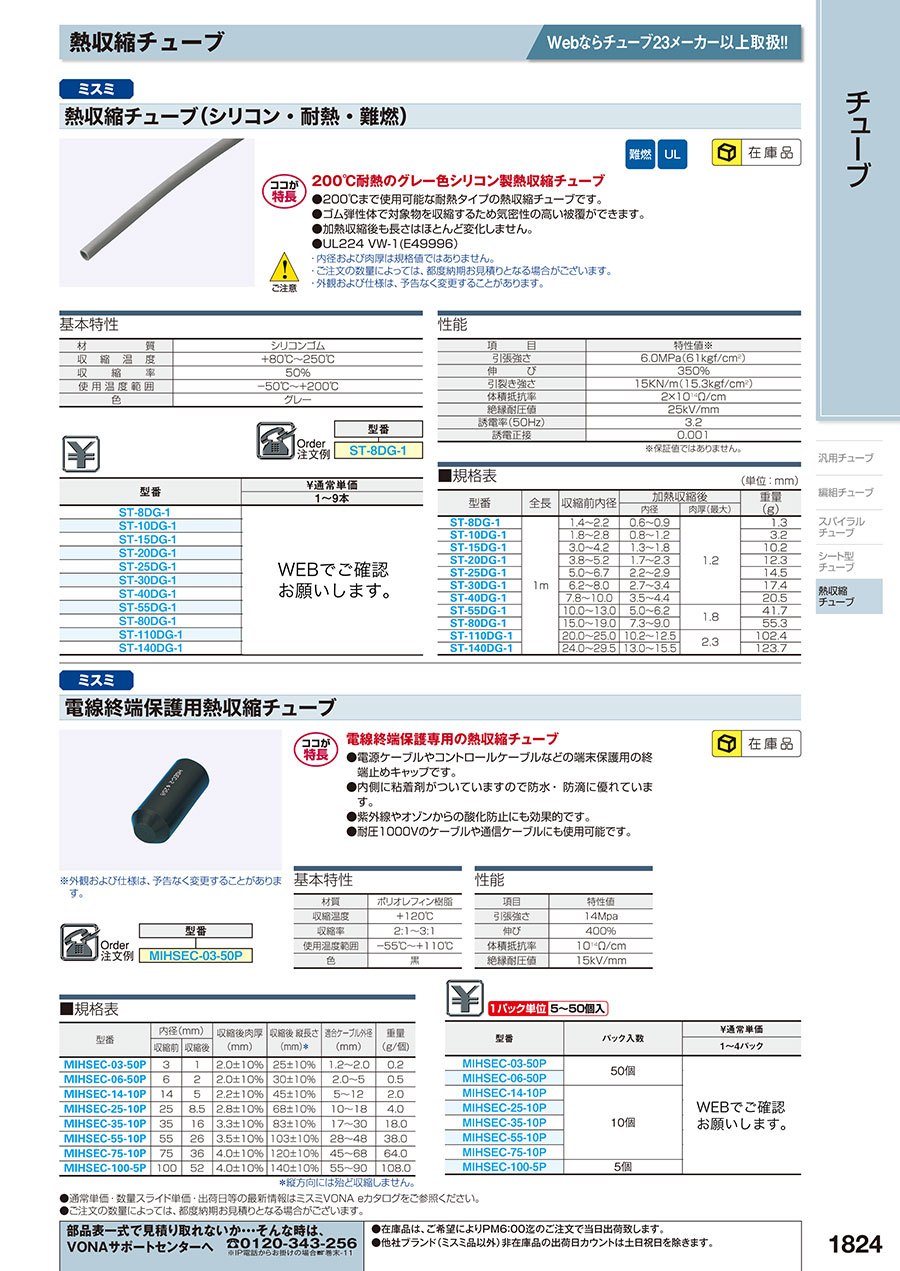

カタログ
商品担当おすすめ
熱収縮チューブ（シリコン・耐熱・難燃）のレビュー
Ｐｔ１００の配線保護に
4
4.02020/04/30
多芯ケーブルではなくバラで引き出されているセンサのケーブル外皮として使用しました。
センサとケーブルの防水及び汚れの付着...もっと読む
2人が参考にしています。
センサー配線用
5
5.02019/11/05
正直もう少し、被服の薄いものが良いのですが、
その分丈夫ではあります
1人が参考にしています。
絶縁用
4
4.02019/09/05
1ｍ定尺も用途としてはあるのですが、例えば10m、30ｍなど、長尺でｍ単価を下げてもらえると助かります。ご検討願います。
1人が参考にしています。
設備保全
5
5.02023/04/28
自主保全の部品として購入。
制御用ケーブルの損傷部を交換するのに併せて使用。
短納期でとても助かりました。
0人が参考にしています。
配線固定
5
5.02023/04/19
いままで使っていたものより丈夫で安心して使用することが出来ます！
0人が参考にしています。
