熱収縮チューブ（防滴・高収縮4：1）【1～10個入り】

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 2,289円～8,379円

税込単価: 2,518円～9,217円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

熱収縮チューブ（難燃・防水）

4.8

通常価格(税別)： 655円 (税込価格：721円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

熱収縮チューブ（難燃・防水・4：1収縮）

通常価格(税別)： 1,323円 (税込価格：1,455円)

通常出荷日：在庫品1日目

内層接着剤付きの防滴・高収縮率の熱収縮チューブです。材質はポリオレフィンです。

詳細情報を確認する

規格・仕様：

UL
難燃

色
黒
チューブ長さ (mm)
1000
材質
ポリオレフィン
接着剤
有
特殊機能・用途
その他
収縮率
4:1
難燃性
有
代表規格
UL
特殊機能・用途(その他)
高収縮率
連続使用温度範囲(Min)Min (℃)
-45
連続使用温度範囲(Max)Max (℃)
125

未確定：候補が9型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MICD-4010-10P

1パック

1・5・10本入

■規格表

型式	パック内容量	収縮前内径 (mm)	収縮後内径 (mm)	収縮後肉厚※ (mm)	接着剤厚 (mm)	重量 (g/m)
MICD-4010-10P	1m × 10本	4	1	1.15	0.5	14.5
MICD-6012-10P		6	1.5	1.35		16.0
MICD-8016-10P		8	2.0	1.65		29.1
MICD-12024-10P		12	3.0	2.0	0.6	40.0
MICD-16040-5P	1m × 5本	16	4	2.0	0.8	51.0
MICD-19044-5P		19	4.5	2.4		65.0
MICD-24060-5P		24	6	2.5		79.5
MICD-32080	1m × 1本	32	8	2.85	1.0	88.0
MICD-520130	1m × 1本	52	13	2.9	1.0	156.0

※内層肉厚を含む（参考値）。

概要仕様

基本特性

材質	外層	難燃性ポリオレフィン樹脂
	内層	熱溶融性接着剤
収縮温度		110℃以上
収縮率		4：1
使用温度範囲		−55℃〜＋125℃
色		黒

性能

項目	特性値
引張強さ	14Mpa(min)
伸び率	200%(min)
体積抵抗率	10¹⁴Ω/cm
絶縁耐力	AC2.5kV×60秒、破壊なし
定格電圧	600V

型番リスト

表示件数

型番

内径(収縮前)

(mm)

肉厚(収縮後)

(mm)

内径<収縮後>

(mm)

パック入り数

(本)

RoHS?

最小発注数量

12	2	2.4	10	10	1パック 10個入り
16	2	4	5	10	1パック 5個入り
18	2.4	4.45	5	10	1パック 5個入り
24	2.5	6	5	10	1パック 5個入り
32	2.85	8	1	10	1個
4	1.15	1	10	10	1パック 10個入り
52	2.9	13	1	10	1個
6	1.35	1.27	10	10	1パック 10個入り
8	1.65	1.65	10	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

7,119円 ( 7,831円 )	在庫品1日目当日出荷可能
6,273円 ( 6,900円 )	在庫品1日目当日出荷可能
6,594円 ( 7,253円 )	在庫品1日目当日出荷可能
8,379円 ( 9,217円 )	在庫品1日目当日出荷可能
2,289円 ( 2,518円 )	在庫品1日目当日出荷可能
3,822円 ( 4,204円 )	在庫品1日目当日出荷可能
3,738円 ( 4,112円 )	在庫品1日目当日出荷可能
3,129円 ( 3,442円 )	在庫品1日目当日出荷可能
4,179円 ( 4,597円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

内層接着剤付きの防滴・高収縮率の熱収縮チューブです。
材質はポリオレフィンです。

【ココが特長】
●4：1の比率で収縮するため、段差の大きい形状の被覆に適したチューブです。
●内層接着剤付きですので防滴にも適しています。
●難燃性規格UL VW-1取得（E314714）

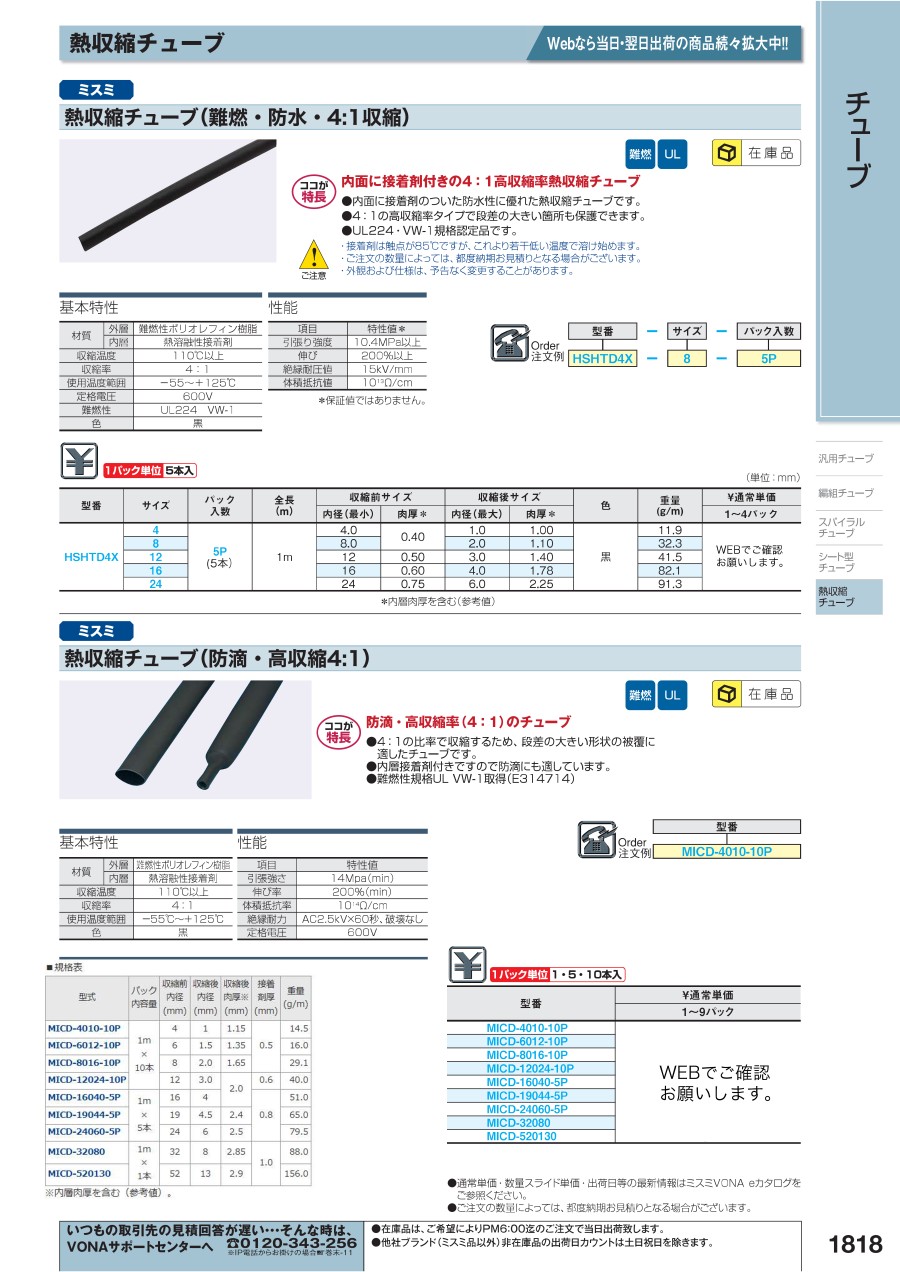

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

熱収縮チューブ（防滴・高収縮4：1）のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

センサーの仕上げ

満足度：4.02019/01/05

さすが、1：4の収縮率！！かなりの段差になりましたが、しっかり密着しました。接着剤もついているみたいで、防水にも期待しま...もっと読む

1人が参考にしています。

異径の電線部被覆

満足度：4.02018/04/17

通常ではカバーしきれずに収縮の隙間ができるようなシーンでも、カバーできてしまいます。使てみると分かりますが、かなり驚くほ...もっと読む

1人が参考にしています。

外部配線の防水及び漏電防止用

満足度：5.02023/05/09

配線とコネクターのサイズが違うので配線に融着テープを巻いてからチューブを付けたので収縮率がもう少し高い物を選定すれば良か...もっと読む

0人が参考にしています。
