150V 空気圧用チューブ一体化タイプ
- 通常単価(税別)
- -
- 税込単価
- -
150V,エアチューブ並列のカールコード,芯数5,シース（外被）材料ウレタン系...
詳細情報を確認する未確定：候補が14型番あります。
商品仕様
規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 型番 | 電線挿入位置 | チューブ 本数 | チューブサイズ | 挿入電線 | 最大使用長 | コイル寸法（mm） | チューブ破壊圧力23℃ | 最高使用圧力23℃ | 概算 質重量 g/本 | ||||||
 | 外径 （mm） | 内径 （mm） | 挿入本数×断面積 （チューブ1本当り）（mm2） | L+S（mm） | L | C | S | D | kPa | kgf/cm2 | kPa | kgf/cm2 | |||
| MUT3-06-80-5-0.2 |  | 3 | 6 | 4 | 5×0.2 | 800 | 530 | 140 | 270 | 55 | 2300 | 24 | ＜580 | ＜6 | 135.1 |
| MUT3-06-80-5-0.3 |  | 5×0.3 | 149.8 | ||||||||||||
| MUT4-06-80-5-0.2 |  | 4 | 5×0.2 | 174.3 | |||||||||||
| MUT4-06-80-5-0.3 |  | 5×0.3 | 188.9 | ||||||||||||
| MUT5-06-80-5-0.2 |  | 5 | 5×0.2 | 590 | 200 | 210 | 206.7 | ||||||||
| MUT5-06-80-2-5-0.2 |  | 2-5×0.2 | 240.1 | ||||||||||||
| MUT5-06-80-5-0.3 |  | 5×0.3 | 221.4 | ||||||||||||
| MUT5-06-80-2-5-0.3 |  | 2-5×0.3 | 269.4 | ||||||||||||
| MUT3-06-130-5-0.2 |  | 3 | 5×0.2 | 1300 | 630 | 240 | 670 | 225.6 | |||||||
| MUT3-06-130-5-0.3 |  | 5×0.3 | 248.6 | ||||||||||||
| MUT4-06-130-5-0.2 |  | 4 | 5×0.2 | 293.5 | |||||||||||
| MUT4-06-130-5-0.3 |  | 5×0.3 | 316.4 | ||||||||||||
| MUT5-06-130-5-0.2 |  | 5 | 5×0.2 | 730 | 340 | 570 | 319.7 | ||||||||
| MUT5-06-130-2-5-0.2 |  | 2-5×0.2 | 368.2 | ||||||||||||
| MUT5-06-130-5-0.3 |  | 5×0.3 | 341.0 | ||||||||||||
| MUT5-06-130-2-5-0.3 |  | 2-5×0.3 | 299.1 | ||||||||||||
概要仕様
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,067円 ( 8,874円 ) | 5日目 |
8,317円 ( 9,149円 ) | 5日目 |
8,983円 ( 9,881円 ) | 5日目 |
9,417円 ( 10,359円 ) | 5日目 |
9,717円 ( 10,689円 ) | 5日目 |
9,767円 ( 10,744円 ) | 5日目 |
10,733円 ( 11,806円 ) | 5日目 |
10,883円 ( 11,971円 ) | 5日目 |
- ( - ) | 5日目 |
10,633円 ( 11,696円 ) | 5日目 |
11,000円 ( 12,100円 ) | 5日目 |
- ( - ) | 5日目 |
11,983円 ( 13,181円 ) | 5日目 |
12,467円 ( 13,714円 ) | 5日目 |
詳細情報
基本情報
150V,エアチューブ並列のカールコード,芯数5,シース（外被）材料ウレタン系,絶縁体材料フッ素系,AWGサイズ23・25,導体断面積0.2m・0.3m
エアチューブ並列のカールコードです
●空気圧用ポリウレタンチューブと電気信号用電線が一体化しているため空気と電気信号の回路が同一ラインで使用でき、更にコイル化されているため柔軟性、伸縮性に富んでいます。
●内蔵電線は耐屈曲性電線を使用しています。
電気用品安全法を取得しておりません。

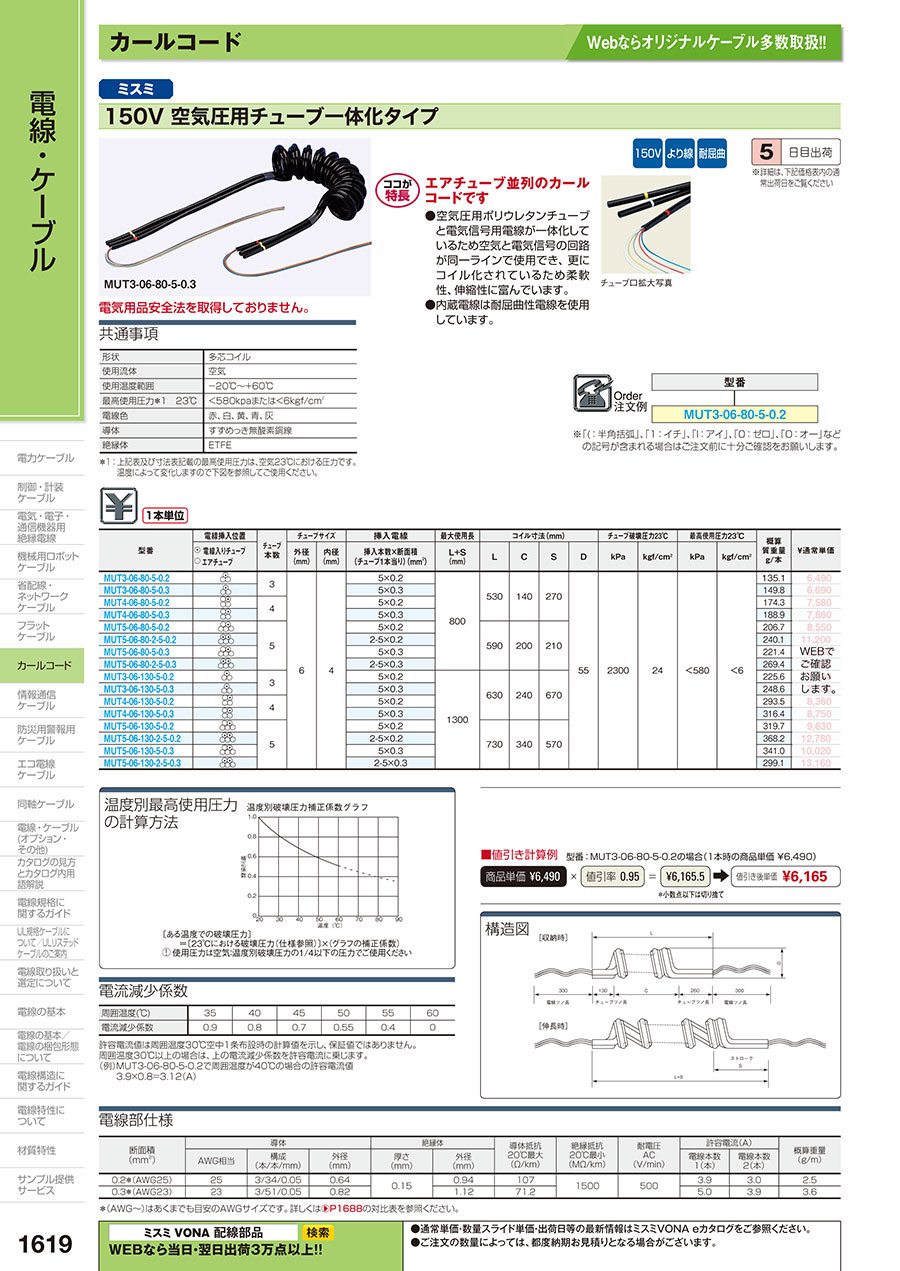

カタログ
150V 空気圧用チューブ一体化タイプのレビュー
自動機の配線
5
5.02019/12/03
製造現場での自動機の配線等に利用。
ソレノイドバルブに使用、配線の保護とエアー配管が1セットで
完結出来て重宝します。
0人が参考にしています。
