ミスミ

300・30V UL規格

300・30V UL規格 A705R
規格・仕様：
  • VW-1
  • ULAWM
  • より線
  • シールド
    無
  • 安全規格
    UL
  • シース(外被)材料
    PVC

ご注意

  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    ［在庫限り販売終了品］
    ・A651 ・ A705-2R ・ A705-3R
    ・A707R

型番:

A705R
解除
    数量：
    －閉じる

    A705Rの仕様・寸法情報

    全長(m)
    0.305
    導体断面積(mm2)
    0.25
    AWGサイズ(AWG)
    23
    芯数(芯)
    5
    定格電圧
    300V
    シールド
    無
    安全規格
    UL
    シース(外被)材料
    PVC
    絶縁体材料
    ポリエチレン系
    RoHS?
    10

    商品仕様

    概要仕様

    仕様

    型番AWGサイズ芯数指定長
    （コイル長）
    約（cm）    		コイル寸法電線部定格許容電流
    （A）    		導体抵抗
    Ω/km
    （20℃）    		概算重量
    g/本
    コイル外径（D）
    約（mm）    		コイル両端の
    リード線長（ℓ）
    約cm    		導体構成
    （本/mm）    		仕上外径
    （mm）
    A705R23
    *（0.25mm2）    		530.5（1ft）19.130.5（12inch）21/0.135.59300V/80℃
    UL2464    		468400
    *（～mm2）はあくまでも目安の断面積サイズです。詳しくは▶P1688の対比表を参照してください。

    構造

    300・30V UL規格:関連画像
    指定長 ：コイルの長さ （仕様表内）
    D ：コイルの外径 （仕様表内）
    ℓ ：コイル両端のリード線 （直線部）
     シース絶縁
    A7シリーズビニルポリエチレン
    A6シリーズビニルビニル
    		*指定長の5倍まで
    伸長が可能です。

    線芯識別表

    電流減少係数

    芯数1234567
    絶縁体の色黒白赤緑橙青黄
    周囲温度（℃）40455055606570
    電流減少係数0.880.820.750.670.580.420.35
    許容電流値は周囲温度30℃空中1条布設時の計算値を示し
    保証値ではありません。
    周囲温度30℃以上の場合は、上の電流減少係数を許容電流
    に乗じます。
    （例）A705Rで周囲温度が40℃の場合の許容電流値
    4×0.88=3.52（A）

    型番リスト

    表示件数
  • 1
    • 型番
    A705R

    全長

    (m)

    導体断面積

    (mm2)

    AWGサイズ

    (AWG)

    芯数

    (芯)

    定格電圧

    絶縁体材料

    		RoHS?最小発注数量
    0.305
    0.25
    23
    5
    300V
    ポリエチレン系
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,430円
    ( 5,973円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    300V・30V,UL規格,カールコード,シース（外被）材料PVC,AWGサイズ23

    ご注意

    • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。
      本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
      ［在庫限り販売終了品］
      ・A651 ・ A705-2R ・ A705-3R
      ・A707R
    【ココが特長】
    UL対応 即出荷対応のカールコードです
    ●コイルの外径の小さいカールケーブルです。
    ●コイル長の約5倍まで伸長が可能です。
    ●A7シリーズはDINコネクタ、A6シリーズはミニDINコネクタにご利用いただけます。
    【ご注意】
    ※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください。
    ※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
    電気用品安全法を取得しておりません。
    製品についてのお知らせ
    製造側の都合により、在庫限りで販売終了となります。
    対象製品：A707-2R・A705-3R・A707-3R・A651・A652
    また、A705R・A707R・A705-2Rについては旧在庫品がなくなり次第、
    シースはツヤなし品・絶縁体をPEからTPEEへ変更しての出荷となりますので、ご了承ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

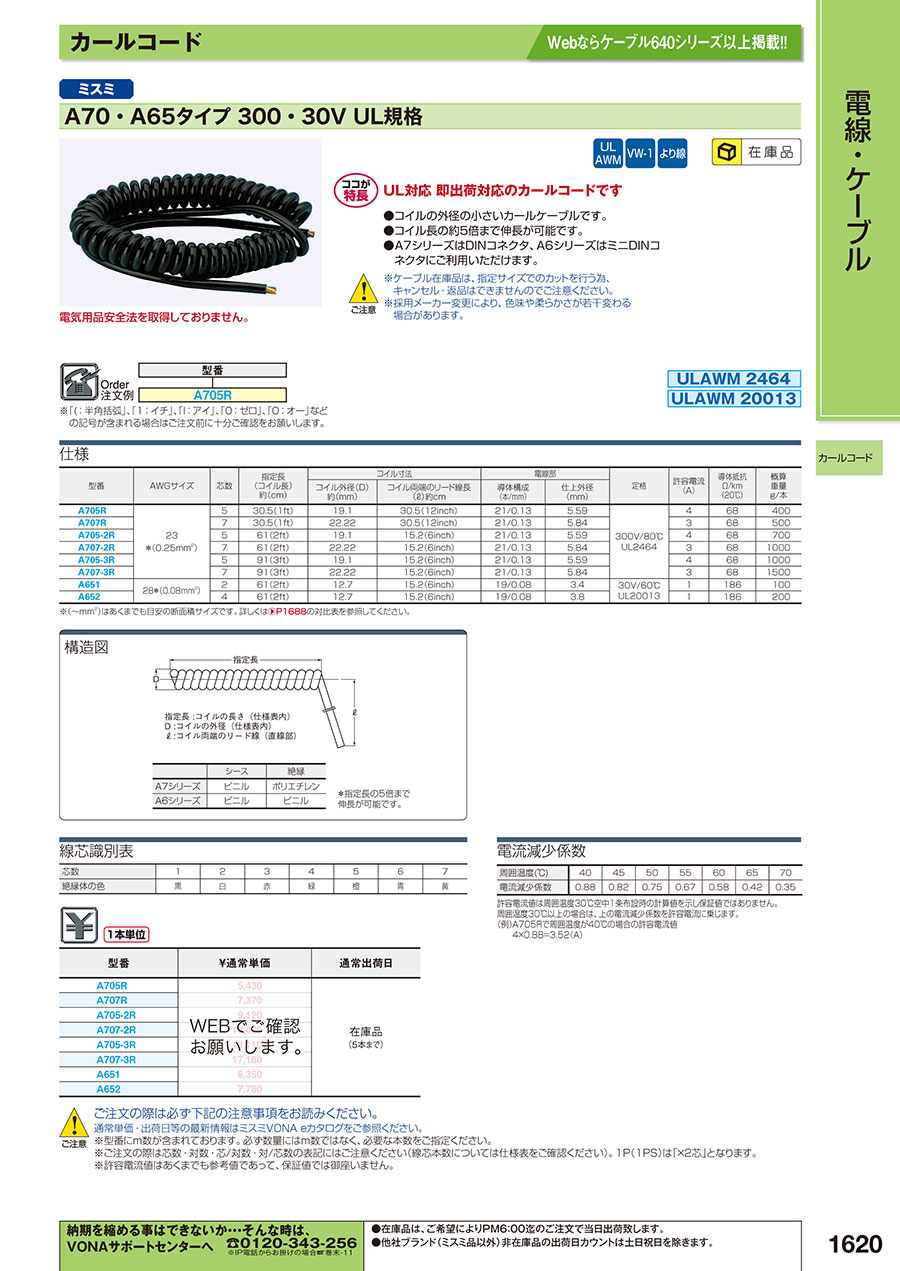

    EW-1620

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    300・30V UL規格の型番A705Rのページです。 型番A705Rに関する仕様情報を記載しております。
