固定・耐震用　ULリステッド　Device-Net

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 6,572円～201,183円

税込単価: 7,229円～221,301円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

CC-Link IE,EtherCAT,UL対応産業用イーサネットケーブルCAT5e 2重シールド

通常価格(税別)： 499円 (税込価格：549円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

CAT5e STP (より線/単線) シールド付イーサネットケーブル

通常価格(税別)： 29,000円 (税込価格：31,900円)

通常出荷日：在庫品1日目

300V Device-Net 低価格で自由長！●UL・C−UL対応のケーブル...

詳細情報を確認する

カテゴリ
その他
シールド構造
シールドあり・STP
シールド詳細
二重シールド
FAネットワーク規格
DeviceNet
代表規格
UL
ケーブル導体
より線
導体サイズ
複合線
色
紺
シース（外被）材質
PVC
導体数(対撚りタイプ)　2 (P)
1
絶縁体材料　2
PVC
形状
丸型
定格電圧
300V
用途
ネットワーク用
絶縁体材料
ポリエチレン系

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は固定配線用ケーブル DeviceNet用ケーブルとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］［推奨代替品］
・NADNR18X-（長さ）・代替品無

未確定 400 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

規格表

型番	−	指定長
NADN24	−	10

※「(：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

シース色	ネイビー
使用温度範囲	0～80℃
取得規格	UL CL2
曲げ半径	下記構造概略をご参照

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

型番	指定長	タイプ	電線サイズ×対数	サンプル提供
NADN24	1～100 （指定1m単位）	（固定用）	（信号線：AWG24×1P）　（電源線：AWG22X1P）	◎
NADN18		（固定用）	（信号線：AWG18×1P）　（電源線：AWG14X1P）	◎
NADNR24X		（耐震用）	（信号線：AWG24×1P）　（電源線：AWG22X1P）	◎
NADNR18X		（耐震用）	（信号線：AWG18×1P）　（電源線：AWG14X1P）	◎

概要仕様

構造

構造概略

型番		NADN24		NADN18		NADNR24X		NADNR18X
耐電圧（V/分）		AC1000
導体抵抗（Ω/km at 20℃）	信号線	91.5以下		19.5以下		80.0以下		20.6以下
	電源線	57.4以下		8.7以下		60.2以下		9.1以下
	編組+テープ+ドレンワイヤ	16.4以下		7.5以下		16.4以下		7.5以下
絶縁抵抗（MΩkm at 20℃）	信号線	1000以上
	電源線	10以上
特性インピーダンス（Ω at 1MHz）		120±12
伝搬遅延時間（ns/m）		4.4以下
静電容量（pF/m）（導体相互間）		39
静電容量（pF/m）（導体- （導体+遮蔽）間）		79
減衰量（dB/100m at 125kHz）		0.951		0.426		0.951		0.426
減衰量（dB/100m at 500kHz）		1.64		0.82		1.64		0.82
減衰量（dB/100m at 1MHz）		2.29		1.31		2.29		1.31
項目		信号線	電源線	信号線	電源線	信号線	電源線	信号線	電源線
サイズ		AWG24	AWG22	AWG18	AWG14	AWG24	AWG22	AWG18	AWG14
対数		1P	1P	1P	1P	1P	1P	1P	1P
導体	材質	すずめっき軟銅撚線		すずめっき軟銅撚線		すずめっき軟銅撚線		すずめっき軟銅撚線
	構成（本/mm）	19/0.12	29/0.12	19/0.26	33/0.29	48/0.08	65/0.08	7/28/0.08	7/62/0.08
	外径（約mm）	0.6	0.75	1.3	1.92	0.64	0.75	1.5	2.2
絶縁体	材質	発泡ポリエチレン	耐熱PVC	発泡ポリエチレン	耐熱PVC	発泡ポリエチレン	耐熱PVC	発泡ポリエチレン	耐熱PVC
	厚さ（約mm）	0.58	0.33	1.3	0.55	0.64	0.33	1.2	0.5
	色別	青・白	赤・黒	青・白	赤・黒	青・白	赤・黒	青・白	赤・黒
	外径（約mm）	1.76	1.4	3.9	3.0	1.9	1.4	3.9	3.2
対より	外径（約mm）	3.5	2.8	7.8	6.0	3.8	2.8	7.8	6.3
各対遮蔽	材質	アルミ箔張付ポリエステルテープ（アルミ外側）		アルミ箔張付ポリエステルテープ（アルミ外側）		アルミ箔張付ポリエステルテープ（アルミ外側）		アルミ箔張付ポリエステルテープ（アルミ外側）
	厚さ（約mm）	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
撚合わせ	外径（約mm）	4.6		8.5		4.3		8.9
ドレンワイヤ	材質	すずめっき軟銅撚線		すずめっき軟銅撚線		すずめっき軟銅撚線		すずめっき軟銅撚線
	構成（本/mm）	29/0.12		19/0.26		65/0.08		7/28/0.08
	外径（約mm）	0.75		1.3		0.75		1.3
シールド	材質	すずめっき軟銅撚線		すずめっき軟銅撚線		すずめっき軟銅撚線		すずめっき軟銅撚線
	素線径（mm）	0.12		0.12		0.12		0.12
	密度	70%以上		70%以上		70%以上		70%以上
シース	材質	耐油・耐熱柔軟性PVC		耐油・耐熱柔軟性PVC		耐油・耐熱柔軟性PVC		耐油・耐熱柔軟性PVC
	厚さ（約mm）	1.25		1.5		1.1		1.7
仕上外径（約mm）		7.0±0.2		12.0±0.4		7.0±0.2		12.8±0.4
概算質量（kg/km）		66		199		78		225
曲げ半径		49		84		140		240

商品TOP

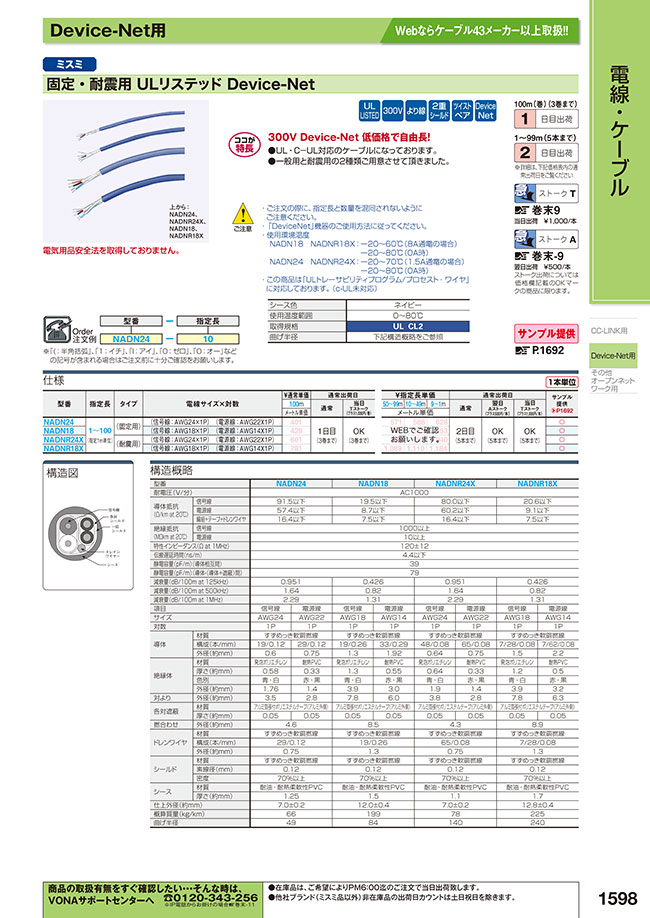

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

絞り込み条件：5 項目の仕様が未選択です

ケーブル外径(mm)
- 7.0～7.9
- 10.0～
全長(m)
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
AWGサイズ　2(AWG)
- 14
- 22
ケーブル外径詳細(ｍｍ)
- 7.0±0.2
- 12.0±0.4
- 12.8.±0.4
導体断面積(mm²)
- 0.2
- 0.82
出荷日
すべて
当日出荷可能
1日以内

型番リスト

表示件数

...

型番

ケーブル外径

(mm)

全長

(m)

AWGサイズ　2

(AWG)

ケーブル外径詳細

(ｍｍ)

導体断面積

(mm²)

その他特性

RoHS?

最小発注数量

10.0～	1	14	12.0±0.4	0.82	-	10	1個
10.0～	2	14	12.0±0.4	0.82	-	10	1個
10.0～	3	14	12.0±0.4	0.82	-	10	1個
10.0～	4	14	12.0±0.4	0.82	-	10	1個
10.0～	5	14	12.0±0.4	0.82	-	10	1個
10.0～	6	14	12.0±0.4	0.82	-	10	1個
10.0～	7	14	12.0±0.4	0.82	-	10	1個
10.0～	8	14	12.0±0.4	0.82	-	10	1個
10.0～	9	14	12.0±0.4	0.82	-	10	1個
10.0～	10	14	12.0±0.4	0.82	-	10	1個
10.0～	11	14	12.0±0.4	0.82	-	10	1個
10.0～	12	14	12.0±0.4	0.82	-	10	1個
10.0～	13	14	12.0±0.4	0.82	-	10	1個
10.0～	14	14	12.0±0.4	0.82	-	10	1個
10.0～	15	14	12.0±0.4	0.82	-	10	1個
10.0～	16	14	12.0±0.4	0.82	-	10	1個
10.0～	17	14	12.0±0.4	0.82	-	10	1個
10.0～	18	14	12.0±0.4	0.82	-	10	1個
10.0～	19	14	12.0±0.4	0.82	-	10	1個
10.0～	20	14	12.0±0.4	0.82	-	10	1個
10.0～	21	14	12.0±0.4	0.82	-	10	1個
10.0～	22	14	12.0±0.4	0.82	-	10	1個
10.0～	23	14	12.0±0.4	0.82	-	10	1個
10.0～	24	14	12.0±0.4	0.82	-	10	1個
10.0～	25	14	12.0±0.4	0.82	-	10	1個
10.0～	26	14	12.0±0.4	0.82	-	10	1個
10.0～	27	14	12.0±0.4	0.82	-	10	1個
10.0～	28	14	12.0±0.4	0.82	-	10	1個
10.0～	29	14	12.0±0.4	0.82	-	10	1個
10.0～	30	14	12.0±0.4	0.82	-	10	1個
10.0～	31	14	12.0±0.4	0.82	-	10	1個
10.0～	32	14	12.0±0.4	0.82	-	10	1個
10.0～	33	14	12.0±0.4	0.82	-	10	1個
10.0～	34	14	12.0±0.4	0.82	-	10	1個
10.0～	35	14	12.0±0.4	0.82	-	10	1個
10.0～	36	14	12.0±0.4	0.82	-	10	1個
10.0～	37	14	12.0±0.4	0.82	-	10	1個
10.0～	38	14	12.0±0.4	0.82	-	10	1個
10.0～	39	14	12.0±0.4	0.82	-	10	1個
10.0～	40	14	12.0±0.4	0.82	-	10	1個
10.0～	41	14	12.0±0.4	0.82	-	10	1個
10.0～	42	14	12.0±0.4	0.82	-	10	1個
10.0～	43	14	12.0±0.4	0.82	-	10	1個
10.0～	44	14	12.0±0.4	0.82	-	10	1個
10.0～	45	14	12.0±0.4	0.82	-	10	1個
10.0～	46	14	12.0±0.4	0.82	-	10	1個
10.0～	47	14	12.0±0.4	0.82	-	10	1個
10.0～	48	14	12.0±0.4	0.82	-	10	1個
10.0～	49	14	12.0±0.4	0.82	-	10	1個
10.0～	50	14	12.0±0.4	0.82	-	10	1個
10.0～	51	14	12.0±0.4	0.82	-	10	1個
10.0～	52	14	12.0±0.4	0.82	-	10	1個
10.0～	53	14	12.0±0.4	0.82	-	10	1個
10.0～	54	14	12.0±0.4	0.82	-	10	1個
10.0～	55	14	12.0±0.4	0.82	-	10	1個
10.0～	56	14	12.0±0.4	0.82	-	10	1個
10.0～	57	14	12.0±0.4	0.82	-	10	1個
10.0～	58	14	12.0±0.4	0.82	-	10	1個
10.0～	59	14	12.0±0.4	0.82	-	10	1個
10.0～	60	14	12.0±0.4	0.82	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,409円 ( 8,150円 )	在庫品1日目当日出荷可能
7,409円 ( 8,150円 )	在庫品1日目当日出荷可能
7,409円 ( 8,150円 )	在庫品1日目当日出荷可能
7,409円 ( 8,150円 )	在庫品1日目当日出荷可能
7,409円 ( 8,150円 )	在庫品1日目当日出荷可能
8,140円 ( 8,954円 )	在庫品1日目当日出荷可能
9,497円 ( 10,447円 )	在庫品1日目当日出荷可能
10,854円 ( 11,939円 )	在庫品1日目当日出荷可能
12,210円 ( 13,431円 )	在庫品1日目当日出荷可能
13,567円 ( 14,924円 )	在庫品1日目当日出荷可能
14,924円 ( 16,416円 )	在庫品1日目当日出荷可能
16,280円 ( 17,908円 )	在庫品1日目当日出荷可能
17,637円 ( 19,401円 )	在庫品1日目当日出荷可能
18,994円 ( 20,893円 )	在庫品1日目当日出荷可能
20,350円 ( 22,385円 )	在庫品1日目当日出荷可能
21,707円 ( 23,878円 )	在庫品1日目当日出荷可能
23,064円 ( 25,370円 )	在庫品1日目当日出荷可能
24,420円 ( 26,862円 )	在庫品1日目当日出荷可能
25,777円 ( 28,355円 )	在庫品1日目当日出荷可能
27,134円 ( 29,847円 )	在庫品1日目当日出荷可能
28,491円 ( 31,340円 )	在庫品1日目当日出荷可能
29,847円 ( 32,832円 )	在庫品1日目当日出荷可能
31,204円 ( 34,324円 )	在庫品1日目当日出荷可能
32,561円 ( 35,817円 )	在庫品1日目当日出荷可能
33,917円 ( 37,309円 )	在庫品1日目当日出荷可能
35,274円 ( 38,801円 )	在庫品1日目当日出荷可能
36,632円 ( 40,295円 )	在庫品1日目当日出荷可能
37,987円 ( 41,786円 )	在庫品1日目当日出荷可能
39,344円 ( 43,278円 )	在庫品1日目当日出荷可能
40,702円 ( 44,772円 )	在庫品1日目当日出荷可能
42,057円 ( 46,263円 )	在庫品1日目当日出荷可能
43,414円 ( 47,755円 )	在庫品1日目当日出荷可能
44,772円 ( 49,249円 )	在庫品1日目当日出荷可能
46,129円 ( 50,742円 )	在庫品1日目当日出荷可能
47,485円 ( 52,234円 )	在庫品1日目当日出荷可能
48,842円 ( 53,726円 )	在庫品1日目当日出荷可能
50,199円 ( 55,219円 )	在庫品1日目当日出荷可能
51,555円 ( 56,711円 )	在庫品1日目当日出荷可能
52,912円 ( 58,203円 )	在庫品1日目当日出荷可能
54,269円 ( 59,696円 )	在庫品1日目当日出荷可能
55,625円 ( 61,188円 )	在庫品1日目当日出荷可能
56,982円 ( 62,680円 )	在庫品1日目当日出荷可能
58,339円 ( 64,173円 )	在庫品1日目当日出荷可能
59,695円 ( 65,665円 )	在庫品1日目当日出荷可能
61,052円 ( 67,157円 )	在庫品1日目当日出荷可能
62,409円 ( 68,650円 )	在庫品1日目当日出荷可能
63,766円 ( 70,143円 )	在庫品1日目当日出荷可能
65,122円 ( 71,634円 )	在庫品1日目当日出荷可能
66,479円 ( 73,127円 )	在庫品1日目当日出荷可能
67,836円 ( 74,620円 )	在庫品1日目当日出荷可能
69,192円 ( 76,111円 )	在庫品1日目当日出荷可能
70,549円 ( 77,604円 )	在庫品1日目当日出荷可能
71,906円 ( 79,097円 )	在庫品1日目当日出荷可能
73,262円 ( 80,588円 )	在庫品1日目当日出荷可能
74,619円 ( 82,081円 )	在庫品1日目当日出荷可能
75,976円 ( 83,574円 )	在庫品1日目当日出荷可能
77,332円 ( 85,065円 )	在庫品1日目当日出荷可能
78,689円 ( 86,558円 )	在庫品1日目当日出荷可能
80,046円 ( 88,051円 )	在庫品1日目当日出荷可能
81,403円 ( 89,543円 )	在庫品1日目当日出荷可能

...

基本情報

300V Device-Net 低価格で自由長！
●UL・C−UL対応のケーブルになっております。
●一般用と耐震用の2種類ご用意させて頂きました

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は固定配線用ケーブル DeviceNet用ケーブルとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］［推奨代替品］
・NADNR18X-（長さ）・代替品無

【ご注意】
・ご注文の際に、指定長と数量を混同されないようにご注意ください。
・「DeviceNet」機器のご使用方法に従ってください。
・使用環境温度
NADN18　NADNR18X：ー20～60℃（8A通電の場合）ー20～80℃（0A時）
NADN24　NADNR24X：ー20～70℃（1.5A通電の場合）ー20～80℃（0A時）
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
電気用品安全法を取得しておりません。

■注意■
NADNR18・NADNR24は販売終了となります。
上記はNADNR18X・NADNR24Xと同一製品となりますので、NADNR18X・NADNR24Xをご利用ください。
