ブリッジ・スダレ・カラータイプ フラットケーブル
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
FLEX-S4-37-61の仕様・寸法情報
chemSHERPA
調査中
商品仕様
型式表示方法
| 型番 | − | 芯数 | − | 長さ |
| FLEX-S | − | 10 | − | 1 |
記号が含まれる場合はご注文前に十分ご確認をお願いします。
概要仕様
仕様
| 型番 | 芯数 | 全長 （m） | サイズ | 導体 （本/mm） | スパン （mm） | 全幅 （mm） | 導体抵抗 Ω/km （20℃） | 絶縁特性 MΩkm | 耐電圧 （V/分） | 許容電流 A（30℃） | 静電容量 （約pF/m） | 特性 インピーダンス 約Ω | 伝搬遅延 約ns/m | 近端 クロストーク 約% | 難燃 特性 | 概算 質量 kg/km |
| ブリッジ FLEX-B （標準色） スダレ FLEX-S （標準色） FLEX-S4 （カラー） | 10 | 1 ・ 5 ・ 10 ・ 61 （一巻） | AWG28 *（0.08mm2） | 7/0.127 | 11.43 | 12.7 | 213.2 以下 | 100 以上 | 2000 | 1A | FLEX-B 52 FLEX-S FLEX-S4 51 | FLEX-B 106 FLEX-S FLEX-S4 108 | 5 | 4 | VW-1 | 18.6 |
| 14 | 16.51 | 17.8 | 26.0 | |||||||||||||
| 16 | 19.05 | 20.3 | 29.8 | |||||||||||||
| 20 | 24.13 | 25.4 | 37.2 | |||||||||||||
| 24 | 29.21 | 30.5 | 44.6 | |||||||||||||
| 25 | 30.48 | 31.8 | 46.5 | |||||||||||||
| 26 | 31.75 | 33.0 | 48.4 | |||||||||||||
| 30 | 36.83 | 38.1 | 55.8 | |||||||||||||
| 34 | 41.91 | 43.2 | 63.2 | |||||||||||||
| 37 | 45.72 | 47.0 | 68.8 | |||||||||||||
| 40 | 49.53 | 50.8 | 74.4 | |||||||||||||
| 50 | 62.23 | 63.5 | 93.0 | |||||||||||||
| 60 | 74.93 | 76.2 | 111.6 | |||||||||||||
| 64 | 80.01 | 81.3 | 119.0 |
構造 | （スダレ型のみ） ブリッジ型は全融着です。  *FLEX-S4の非融着部寸法は30mmです。 | 絶縁体識別■FLEX-S（標準色） | |||||||||||||||||||||||||||||||||
 *融着部分の断面図です。 |  赤-灰-灰-灰-緑-灰-灰-灰-灰-緑 以下繰り返し | ||||||||||||||||||||||||||||||||||
電流減少係数許容電流値は周囲温度30℃空中1条布設時の計算値を示し、保証値ではありません。 周囲温度30℃以上の場合は、上の 電流減少係数を許容電流に乗じます。 （例） 周囲温度が40℃の場合の許容電流値 1×0.93＝0.93（A）
| ■FLEX-S4（カラー） | ||||||||||||||||||||||||||||||||||
 茶-赤-燈-黄-緑-青-紫-灰-白-黒 10色繰り返し | |||||||||||||||||||||||||||||||||||
詳細情報
基本情報
ブリッジ・スダレ・カラータイプ フラットケーブル
ご注意
【ココが特長】
ブリッジ・スダレ・カラータイプを取りそろえています
●本製品は沖電線㈱製の製品です。
ブリッジ・スダレ・カラータイプを取りそろえています
●本製品は沖電線㈱製の製品です。
●絶縁体を剥離することなく、多芯を一括して圧接接続できます。
●ケーブルの形状は上下対称ですので、どちらからでも一括接続が可能です。
●切り裂きによるケーブルの分岐が容易にできます。
●ケーブルの形状は上下対称ですので、どちらからでも一括接続が可能です。
●切り裂きによるケーブルの分岐が容易にできます。

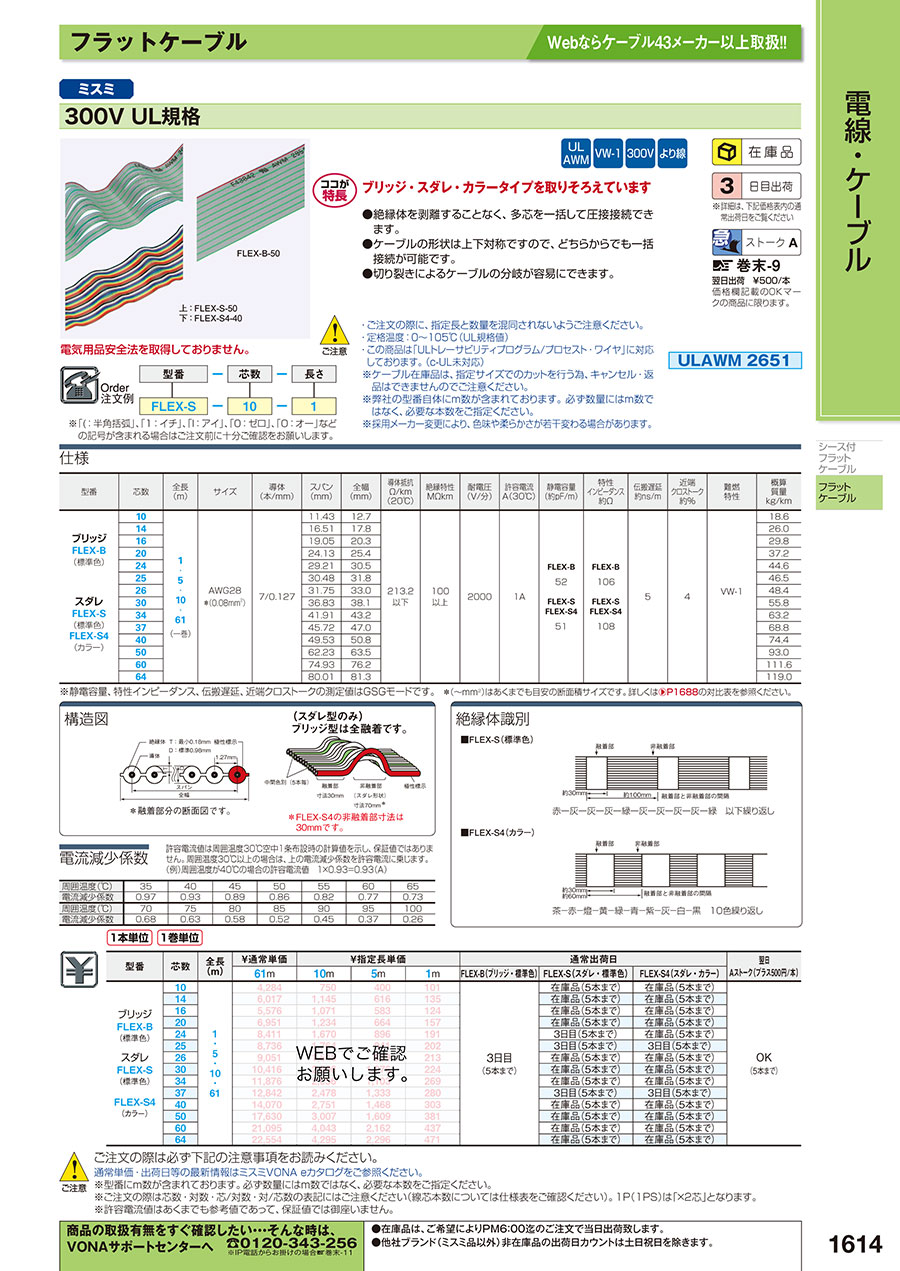

カタログ
商品担当おすすめ
300V UL規格の型番FLEX-S4-37-61のページです。
型番FLEX-S4-37-61に関する仕様情報を記載しております。
300V UL規格のレビュー
制御盤の配線
5
5.02020/08/18
フラットケーブルの1番の色が赤になっているので配線を間違えなくできます。柔軟性があって使いやすく何の問題も無く使用してい...もっと読む
0人が参考にしています。
機器配線用
5
5.02020/06/30
MILコネクタの圧着用に使っています。用途に応じて芯数を変えるのですが、色々な芯数の製品が少量ずつ手配できるのでとてもあ...もっと読む
0人が参考にしています。
コネクターにつなぎ接続を簡略化するためにしよう。
2
2.02020/01/06
図と異なり、ケーブル間がぴったりくっついていました。フレキシビリティに欠け、物理的に非常に硬い接続になりました。
0人が参考にしています。
検証用途
5
5.02019/12/04
値段の割に高品質と思います。
加工においても問題なく実施出来ました。
0人が参考にしています。
基板と検査機を繋ぐケーブルとして
4
4.02019/10/09
高屈曲性で使い勝手が良いです。色もシンプルなので、現場にあっても違和感がありません。
0人が参考にしています。
