NA20276 UL規格シールド付 AWG28

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,323円～140,977円

税込単価: 2,555円～155,075円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SS300CMSB CM（UL LISTED規格・NEPA対応）細径シールド付

4.6

通常価格(税別)： 794円 (税込価格：873円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SS30WS UL対応 2重シールド

4.6

通常価格(税別)： 1,145円 (税込価格：1,260円)

通常出荷日：在庫品1日目

30V　ULAWM20276規格対応、耐油性、耐ノイズ性に優れた1重シールド付...

詳細情報を確認する

規格・仕様：

VW-1
ULAWM
より線
1重シールド
ツイストペア
30V

AWGサイズ (AWG)
28
導体断面積 (㎟)
0.08
シールド
有
安全規格
UL RECOGNIZED
定格電圧
30V
シース（外皮）色
青
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
形状
丸型
用途
固定部信号用
電源・信号
両用
導体断面積詳細 (mm²)
0.08
その他特性
柔軟性､耐ノイズ性

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS30WS UL対応 2重シールドとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が800型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

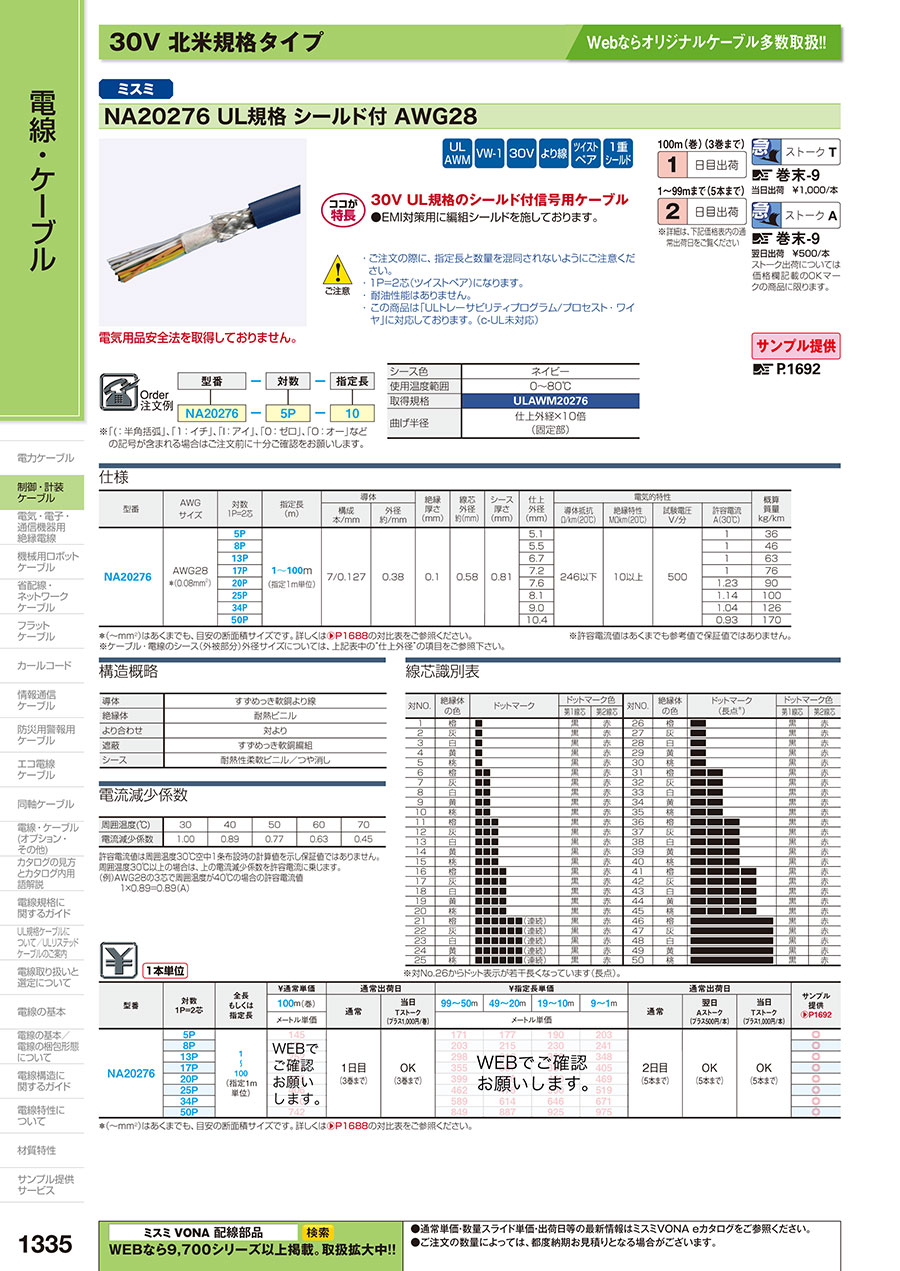

型番	−	対数	−	指定長
