ミスミ

NASEシリーズセンサー用線芯識別

通常単価(税別): 1,138円～83,256円

税込単価: 1,252円～91,582円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

耐油性、耐熱性に優れたUL規格の制御機器センサー用ULAWM規格対応ケーブル。固定一般配線用、スパッタ...

詳細を確認

4.44.4

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品]         [推奨代替品]
・NASES-0.5-2-(長さ)        ・NASES-0.3-2-(長さ)
・NASES-0.5-3-(長さ)        ・NASES-0.3-3-(長さ)
・NASES-0.5-4-(長さ)        ・NASES-0.3-4-(長さ)
※本商品ページにて、仕様差異をご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

SS300CMSB CM（UL LISTED規格・NEPA対応）細径シールド付

通常価格(税別)： 811円 (税込価格：892円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

SS300CM CM（UL LISTED規格・NEPA対応）細径

通常価格(税別)： 935円 (税込価格：1,029円)

通常出荷日：在庫品1日目

未確定：候補が1,815型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWG・断面積	−	芯数	−	指定長
NASEU	−	28	−	2	−	10

※「(：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

シース色	ネイビー
使用温度範囲	0～80℃
取得規格	ULAWM20276/ULAWM2464 ULAWM2103/ULAWM2517
曲げ半径	仕上外径×6倍

電流減少係数

周囲温度（℃）	30	40	50	60	70	許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。（例）NASEUのAWG23の2芯で周囲温度が40℃の場合の許容電流値　4×0.89＝3.56（A）
電流減少係数	1.0	0.89	0.79	0.63	0.45

構造概略

	NASEU	NA3SEU	NASES	NA3SER
導体	すずめっき軟銅より線
絶縁体	ビニル		ふっ素樹脂
より合わせ	芯より
遮蔽	なし
シース	ビニル		耐熱スパッタ性ビニル	ビニル

線芯識別表

2芯=青・茶 3芯=青・茶・黒 4芯=青・茶・黒・白
4芯		3芯		2芯

仕様

特徴		型番	AWG・導体断面積（mm²）	芯数	指定長（m）	導体		絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）	電気的特性				概算質量 kg/km	サンプル提供
規格	用途					構成本/mm	外径約/mm					導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	試験電圧 V/分	許容電流 A（30℃）
ULAWM20276 （30V　80℃） VW-1　難燃	固定用（耐油・柔軟）	NASEU	28 *（0.08mm²）	2	1～100 （指定 1m 単位）	19/0.08	0.4	0.15	0.7	0.7	2.8	214以下	1以上	AC 300	3.6	11	◎
				3						0.64					3.0	12	◎
				4						0.55					2.6	14	◎
			23 *（0.3mm²）	2		27/0.12TA	0.72	0.19	1.1	0.9	4	72以下	5以上	AC 300	7.3	20	◎
				3						0.82					6.0	24	◎
				4						0.67					5.3	26	◎
ULAWM2464 （300V　80℃） VW-1　難燃		NA3SEU	20 *（0.5mm²）	2		46/0.12TA	1.00	0.4	1.8	1.2	6	42以下	5以上	AC 500	11.0	47	◎
				3						1.06					9.2	53	◎
				4						0.83					8.1	55	◎
規格未取得（100V未満80℃）	スパッタ用（固定）	NASES	0.3 *（AWG23）	2		60/0.08 高力銅合金より線	0.72	0.2	1.1	0.9	4.0	82.2以下	1000以上	AC 500	6	20	◎
				3						0.8					5	22	◎
				4						0.65					5	25	◎
			0.5 *（AWG21）	3		3/33/0.08 高力銅合金より線	1.1	0.3	1.7	1.2	6	50.8以下	1000以上	AC 1000	8	46	◎
				4						0.9					7	50	◎
ULAWM2103 （300V　105℃） VW-1　難燃	可動用（耐油）	NA3SER	23 *（0.3mm²）	2		3/20/0.08	0.8	0.2	1.2	0.8	4	69以下	100M以上	AC 2000	6.3	21.0	◎
				3						0.7					5.5	23.7	◎
				4						0.55					5.0	26.1	◎
ULAWM2517 （300V　105℃） VW-1　難燃			21 *（0.5mm²）	2		3/33/0.08	1.04	0.28	1.6	1.4	6	42.2以下	100M以上	AC 2000	9.2	45.1	◎
				3						1.25					8.0	49.2	◎
				4						1.05					7.2	55.9	◎

*（～mm²）はあくまで目安の断面積サイズです。詳しくは→P1688の対比表を参照ください。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。

スパッタ（火花照射）比較試験

	火花照射写真
NASES相当品　火花照射後 ※実際のNASESはシース色ネイビーになります
一般PVC相当品　火花照射後

型番リスト

表示件数

...

型番

芯数

AWGサイズ

(AWG)

導体断面積

(㎟)

定格電圧

仕上がり外径

(mm)

全長

(m)

シース（外皮）材料

絶縁体材料

導体断面積詳細

(mm²)

その他特性

RoHS?

最小発注数量

2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	1	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	2	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	3	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	4	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	5	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	6	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	7	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	8	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	9	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	10	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	11	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	12	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	13	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	14	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	15	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	16	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	17	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	18	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	19	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	20	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	21	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	22	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	23	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	24	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	25	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	26	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	27	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	28	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	29	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	30	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	31	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	32	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	33	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	34	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	35	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	36	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	37	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	38	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	39	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	40	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	41	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	42	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	43	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	44	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	45	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	46	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	47	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	48	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	49	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	50	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	51	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	52	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	53	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	54	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	55	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	56	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	57	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	58	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	59	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個
2	[21～20] 21	[0.5] 0.5	[300V] 300V	6	60	PVC(塩ビ)	フッ素系	0.5	耐震性、柔軟性、耐屈曲性	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,251円 ( 3,576円 )	1日目
3,251円 ( 3,576円 )	1日目
3,251円 ( 3,576円 )	1日目
3,251円 ( 3,576円 )	1日目
3,251円 ( 3,576円 )	1日目
6,504円 ( 7,154円 )	1日目
6,504円 ( 7,154円 )	1日目
6,504円 ( 7,154円 )	1日目
6,504円 ( 7,154円 )	1日目
6,504円 ( 7,154円 )	1日目
7,153円 ( 7,868円 )	1日目
7,804円 ( 8,584円 )	1日目
8,456円 ( 9,302円 )	1日目
9,107円 ( 10,018円 )	1日目
9,756円 ( 10,732円 )	1日目
10,407円 ( 11,448円 )	1日目
11,058円 ( 12,164円 )	1日目
11,707円 ( 12,878円 )	1日目
12,358円 ( 13,594円 )	1日目
13,009円 ( 14,310円 )	1日目
12,292円 ( 13,521円 )	1日目
12,878円 ( 14,166円 )	1日目
13,464円 ( 14,810円 )	1日目
14,048円 ( 15,453円 )	1日目
14,634円 ( 16,097円 )	1日目
15,220円 ( 16,742円 )	1日目
15,804円 ( 17,384円 )	1日目
16,390円 ( 18,029円 )	1日目
16,976円 ( 18,674円 )	1日目
17,560円 ( 19,316円 )	1日目
18,146円 ( 19,961円 )	1日目
18,732円 ( 20,605円 )	1日目
19,316円 ( 21,248円 )	1日目
19,902円 ( 21,892円 )	1日目
20,488円 ( 22,537円 )	1日目
21,072円 ( 23,179円 )	1日目
21,658円 ( 23,824円 )	1日目
22,244円 ( 24,468円 )	1日目
22,830円 ( 25,113円 )	1日目
23,414円 ( 25,755円 )	1日目
24,000円 ( 26,400円 )	1日目
24,586円 ( 27,045円 )	1日目
25,170円 ( 27,687円 )	1日目
25,756円 ( 28,332円 )	1日目
26,342円 ( 28,976円 )	1日目
26,926円 ( 29,619円 )	1日目
27,512円 ( 30,263円 )	1日目
28,098円 ( 30,908円 )	1日目
28,682円 ( 31,550円 )	1日目
23,662円 ( 26,028円 )	1日目
24,135円 ( 26,549円 )	1日目
24,609円 ( 27,070円 )	1日目
25,082円 ( 27,590円 )	1日目
25,555円 ( 28,111円 )	1日目
26,027円 ( 28,630円 )	1日目
26,502円 ( 29,152円 )	1日目
26,975円 ( 29,673円 )	1日目
27,447円 ( 30,192円 )	1日目
27,922円 ( 30,714円 )	1日目
28,395円 ( 31,235円 )	1日目

...

基本情報

基本情報

耐油性、耐熱性に優れたUL規格の制御機器センサー用ULAWM規格対応ケーブル。固定一般配線用、スパッタ用、可動用の3タイプをご用意しております。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品]         [推奨代替品]
・NASES-0.5-2-(長さ)        ・NASES-0.3-2-(長さ)
・NASES-0.5-3-(長さ)        ・NASES-0.3-3-(長さ)
・NASES-0.5-4-(長さ)        ・NASES-0.3-4-(長さ)
※本商品ページにて、仕様差異をご確認ください。

【ご注意】
・ご注文の際に指定長と数量を混同されないようにご注意ください
・スパッタ用はUL規格を取得しておりませんので、ご注意ください
・センサなどの弱電流回路にご使用ください
・この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

電気用品安全法を取得しておりません。

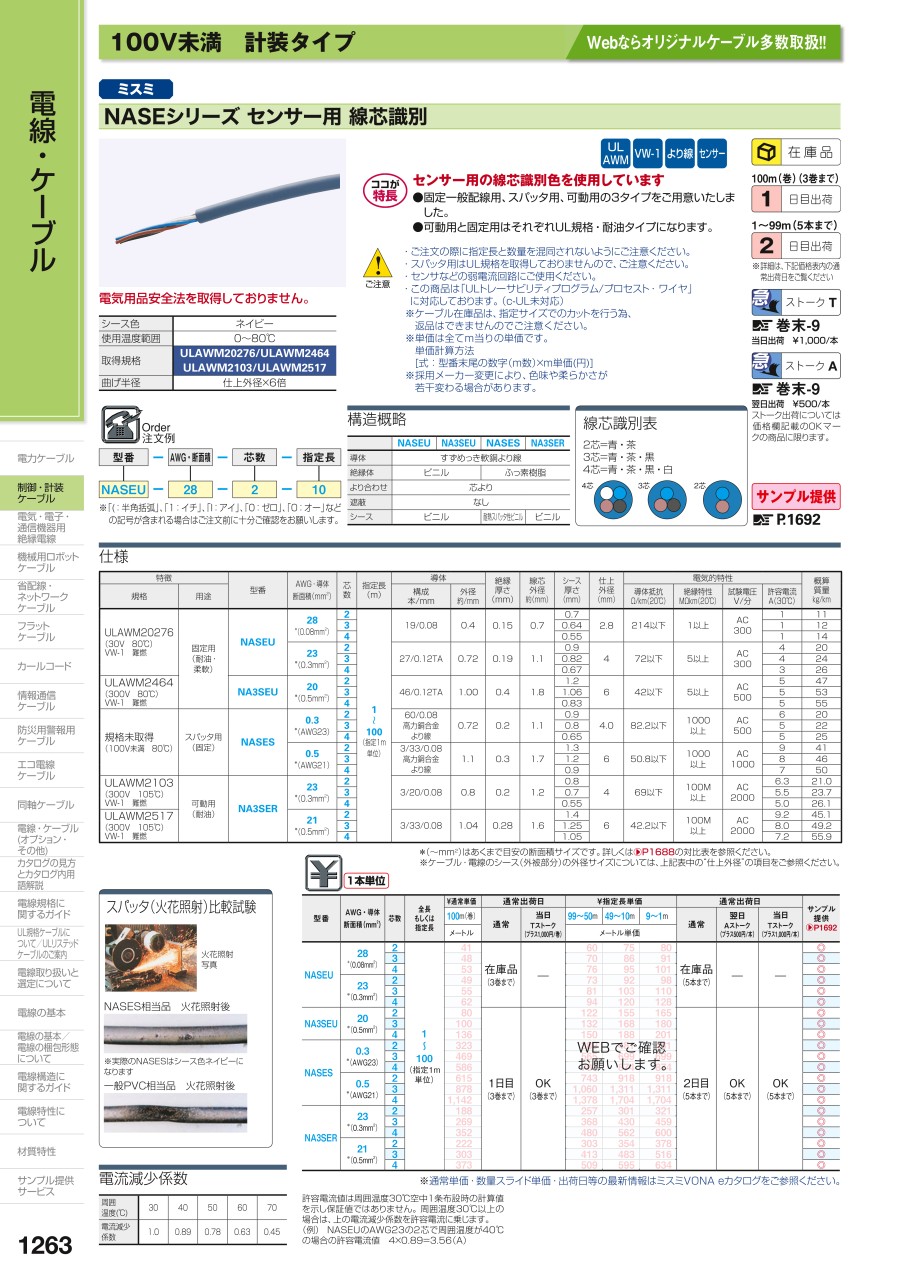

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NASEシリーズセンサー用線芯識別のレビュー

4.4平均満足度：4.415件のレビュー

星5
47%
星4
53%
星3
0%
星2
0%
星1
0%

機械の　押しボタンに接続

満足度：5.02019/10/02

以前購入時に　付けていた　型番表示　「B-NASEU-28-2-100」で　発注しましたが　先頭の　Bは　不要とのこと。...もっと読む

1人が参考にしています。

センサー配線時に使用

満足度：4.02019/08/08

配線の色が茶、青、黒、白とセンサー等の配線色と一緒になっている為非常に使いやすい。ただ、2芯ケーブルについては被覆をも...もっと読む

1人が参考にしています。

治具関係に使用

満足度：4.02018/10/30

お客様が使う治具のプログラム書き込み用に利用しています。線心が細かったこと、柔らかくて柔軟性があるので選定しました。選定...もっと読む

1人が参考にしています。

センサーをまとめて繋ぐ際に使用

満足度：4.02018/10/30

以前はもう少し安いものを使用していましたが、直射日光がセンサーに当たり場合によっては60度ぐらいになることもありえるので...もっと読む

1人が参考にしています。

センサーケーブル延長

満足度：4.02023/05/22

被服同士の滑りがつるつる良いです細経で取り回しが良いです芯線が「堅め」なので「くせ」がつきやすいです

0人が参考にしています。

15件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NASEシリーズセンサー用線芯識別	工業自動化電子機器配線用ケーブル KVC-36SBシリーズシールド付	電子機器配線用ケーブル HK／20276 XL LF	電子機器配線用ケーブル HP-SB／20276SR LF	電子機器配線用ケーブル CL2／2464-3599-DS LF	SSCL3 UL LISTED（CL3）対応
メーカー	ミスミ	倉茂電工	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	ミスミ
通常価格	1,138円-	908円 -	1,122円 -	1,450円 -	2,891円 -	1,775円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目
シールド	無	有	無	有	有	無
安全規格	UL RECOGNIZED	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED	UL LISTED / CSA(C-UL)	UL LISTED
シース（外皮）色	青	黒	黒	黒	黒	黒
特性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性
アース線	なし	なし	なし	なし	なし	なし

計装用ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数

AWGサイズ(AWG)

導体断面積(㎟)

定格電圧

仕上がり外径(mm)

全長(m)

シース（外皮）材料

絶縁体材料

導体断面積詳細(mm2)

出荷日

NASEシリーズ センサー用線芯識別

商品仕様

型式表示方法

概要仕様

電流減少係数

構造概略

線芯識別表

仕様

スパッタ（火花照射）比較試験

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

計装用ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

導体断面積詳細(mm²)

NASEシリーズセンサー用線芯識別
