ミスミ

NA3UCSB UL対応シールド付

通常単価(税別): 3,965円～208,708円

税込単価: 4,362円～229,579円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

300V　ULAWM2517/c-UL/CE規格対応、シールド付きケーブル。

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　SS300SB UL 小径　シールド付　から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は電子機器配線用ケーブルBEL-FIX 2464シリーズ UL LISTED／CE（シールド無・有）となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【RoHS対応状況についてのお知らせ】
・ケーブル本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない製品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
・なおランニングチェンジ完了品（R10,CE対応品）は、画面左下"絞り込み条件"内"代表規格"の "CE"にチェックを入れることで絞り込めます。

詳細を確認

よく一緒に見られています

ミスミ

NASVCTFSB 柔軟ビニルキャブタイヤシールド付

通常価格(税別)： 3,205円 (税込価格：3,526円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NA3UC UL対応

通常価格(税別)： 3,307円 (税込価格：3,638円)

通常出荷日：在庫品1日目

未確定：候補が1,917型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWGサイズ	−	芯数	−	長さ
NA3UCSB	−	20	−	2	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

※特性の目安としてご利用ください。⇒P1685

※比較サイズはAWG18（0.75mm²）、4芯相当を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

主な仕様
シース色	ネイビー
取得規格	ULAWM2517/c-UL/CE対応
定格電圧	300/CE:300/500		V
使用温度範囲	－20～105		℃
難燃性	VW-1/FT-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません

仕様

型番	AWG サイズ	芯数	断面積目安（mm²）※1	撚合構造（図参照）	線芯本数	仕上外径（mm） ※5	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供※4
型番	AWG サイズ	芯数	断面積目安（mm²）※1	撚合構造（図参照）	線芯本数	仕上外径（mm） ※5	概算質量 kg/km	許容電流 A（30℃） ※2	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm（20℃）	耐電圧 V/5分	構成本/mm	外径約（mm）	メッキ※3	厚さ（mm）	材質※3	線芯外径約（mm）	厚さ（mm）	材質※3	規格	サンプル提供※4
NA3UCSB	20	2	0.5	芯/層撚り	2	7	63	9	35.4	50	2000	21/0.18	0.95	すず	0.6	PVC	2.15	1	PVC	ULAWM2517 c-UL 対応	◎
		3			3	7.3	77	7										1			◎
		4			4	7.9	88	6										1			◎
		6			6	9.2	121	5										1			◎
		12			12	12.1	207	3										1.2			◎
		16			16	13.6	268	3										1.3			◎
		20			20	15.1	323	3										1.4			◎
	18	2	0.75		2	7.5	77	12	22.3			34/0.18	1.21		0.6		2.41	1			◎
		3			3	7.9	91	10										1			◎
		4			4	8.5	108	8										1			◎
		6			6	10	152	7										1			◎
		8			8	11.9	209	6										1.2			◎
		12			12	13.5	281	5										1.3			◎
	16	2	1.25		2	8.5	100	17	14			53/0.18	1.51		0.7		2.91	1			◎
		3			3	9	120	13										1			◎
		4			4	9.8	150	12										1			◎
		8			8	14	292	8										1.3			◎
		10			10	15.3	345	7										1.4			◎
	14	2	2.0		2	9.8	138	23	8.75			41/0.26	1.92		0.8		3.52	1			◎
		3			3	10.6	177	19										1.1			◎
		4			4	11.5	210	16										1.1			◎

【ご注意】
※1 サイズ変換はあくまでも目安となります。詳しくは ⇒P1688 の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材 P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供については FAケーブル　サンプル提供サービス ページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ
FAケーブル　サンプル提供サービスへ

電流減少係数
周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.90	0.75	0.73	0.65	0.56	0.44	0.37

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG20の2芯で周囲温度が40℃の場合の許容電流値
9×0.9=8.1（A）

構造図

（注）所要芯数に応じ介在の挿入があります。

線芯識別表


2芯	3芯	4芯	6芯	8芯	10芯	12芯	16芯	20芯
	内数字は、黒色絶縁体上のナンバリング表示を示す。
	は緑色絶縁体に黄色ラインマークの意味

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

AWGサイズ

(AWG)

安全規格

全長

(m)

アース線

仕上り外径

(mm)

RoHS?

最小発注数量

2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	1	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	2	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	3	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	4	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	5	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	6	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	7	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	8	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	9	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	10	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	11	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	12	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	13	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	14	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	15	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	16	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	17	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	18	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	19	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	20	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	21	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	22	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	23	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	24	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	25	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	26	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	27	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	28	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	29	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	30	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	31	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	32	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	33	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	34	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	35	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	36	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	37	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	38	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	39	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	40	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	41	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	42	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	43	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	44	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	45	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	46	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	47	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	48	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	49	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	50	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	51	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	52	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	53	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	54	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	55	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	56	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	57	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	58	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	59	なし	9.8	10	1個
2	2.0	14	UL RECOGNIZED / CSA（c-UL） / CE	60	なし	9.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,676円 ( 6,244円 )	1日目
5,676円 ( 6,244円 )	1日目
5,676円 ( 6,244円 )	1日目
5,676円 ( 6,244円 )	1日目
5,676円 ( 6,244円 )	1日目
11,351円 ( 12,486円 )	1日目
11,351円 ( 12,486円 )	1日目
11,351円 ( 12,486円 )	1日目
11,351円 ( 12,486円 )	1日目
11,351円 ( 12,486円 )	1日目
11,238円 ( 12,362円 )	1日目
12,260円 ( 13,486円 )	1日目
13,282円 ( 14,610円 )	1日目
14,304円 ( 15,734円 )	1日目
15,325円 ( 16,858円 )	1日目
17,654円 ( 19,419円 )	1日目
18,758円 ( 20,634円 )	1日目
18,390円 ( 20,229円 )	1日目
19,412円 ( 21,353円 )	1日目
20,434円 ( 22,477円 )	1日目
21,455円 ( 23,601円 )	1日目
24,274円 ( 26,701円 )	1日目
25,378円 ( 27,916円 )	1日目
24,520円 ( 26,972円 )	1日目
25,542円 ( 28,096円 )	1日目
26,564円 ( 29,220円 )	1日目
27,585円 ( 30,344円 )	1日目
28,607円 ( 31,468円 )	1日目
31,999円 ( 35,199円 )	1日目
30,650円 ( 33,715円 )	1日目
31,672円 ( 34,839円 )	1日目
32,694円 ( 35,963円 )	1日目
33,715円 ( 37,087円 )	1日目
34,737円 ( 38,211円 )	1日目
38,619円 ( 42,481円 )	1日目
36,780円 ( 40,458円 )	1日目
37,802円 ( 41,582円 )	1日目
38,824円 ( 42,706円 )	1日目
39,846円 ( 43,831円 )	1日目
40,867円 ( 44,954円 )	1日目
45,239円 ( 49,763円 )	1日目
46,343円 ( 50,977円 )	1日目
43,932円 ( 48,325円 )	1日目
44,954円 ( 49,449円 )	1日目
45,976円 ( 50,574円 )	1日目
46,997円 ( 51,697円 )	1日目
51,859円 ( 57,045円 )	1日目
52,964円 ( 58,260円 )	1日目
50,062円 ( 55,068円 )	1日目
47,580円 ( 52,338円 )	1日目
48,534円 ( 53,387円 )	1日目
49,484円 ( 54,432円 )	1日目
50,436円 ( 55,480円 )	1日目
51,387円 ( 56,526円 )	1日目
52,339円 ( 57,573円 )	1日目
53,291円 ( 58,620円 )	1日目
54,242円 ( 59,666円 )	1日目
55,194円 ( 60,713円 )	1日目
56,145円 ( 61,760円 )	1日目
57,097円 ( 62,807円 )	1日目

...

基本情報

基本情報

300V　ULAWM2517/c-UL/CE規格対応、シールド付きケーブル。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　SS300SB UL 小径　シールド付　から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は電子機器配線用ケーブルBEL-FIX 2464シリーズ UL LISTED／CE（シールド無・有）となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【RoHS対応状況についてのお知らせ】
・ケーブル本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない製品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
・なおランニングチェンジ完了品（R10,CE対応品）は、画面左下"絞り込み条件"内"代表規格"の "CE"にチェックを入れることで絞り込めます。

【ご注意】
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります

【ご注意】
電気用品安全法を取得しておりません。

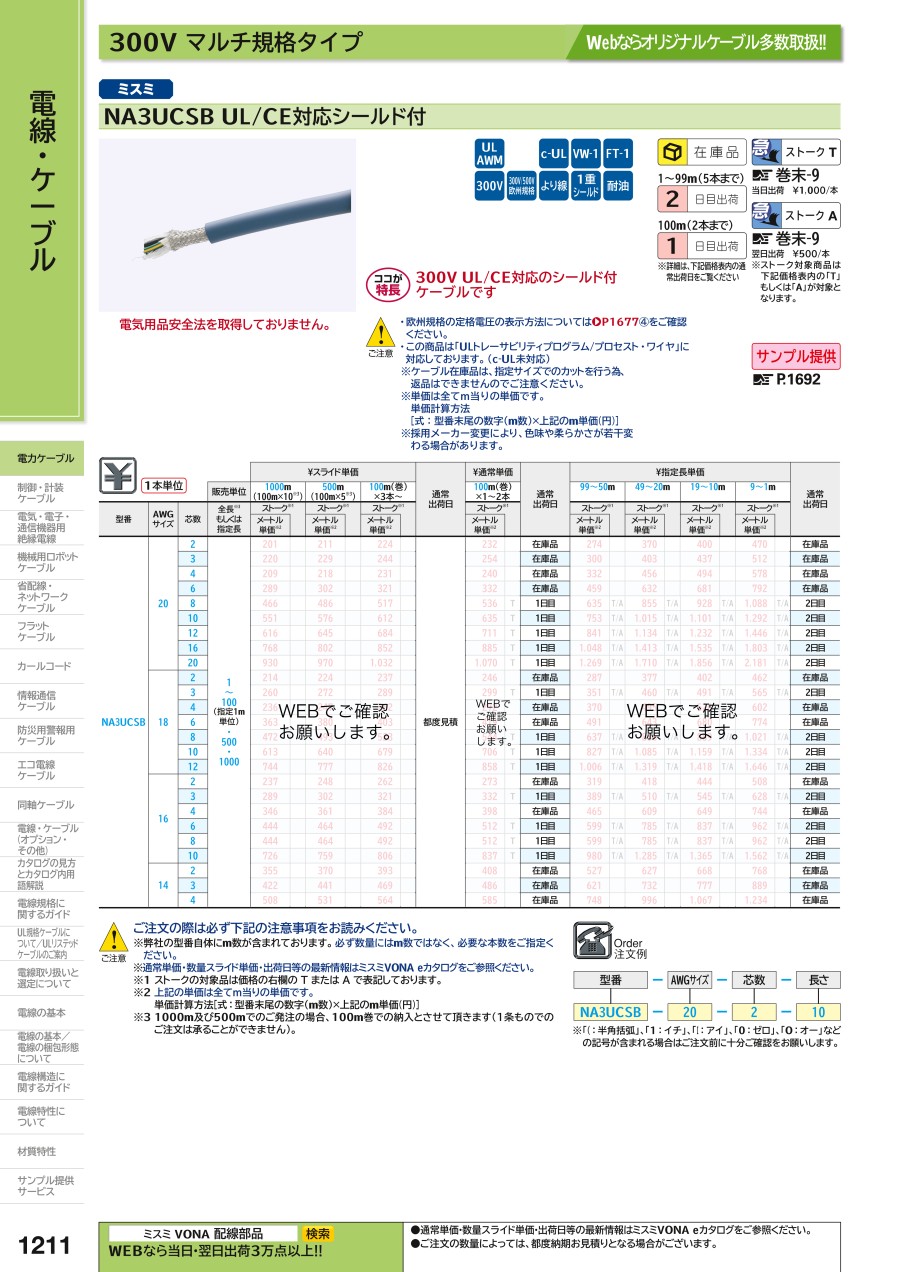

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NA3UCSB UL対応シールド付のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 NA3UCSB UL対応シールド付	NA3VCSB UL規格シールド付	SSCL3SB UL LISTED（CL3）対応シールド付	NA3VC UL規格	SSCL3 UL LISTED（CL3）対応	NA20276H 架橋ポリエチレン UL対応
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	3,965円-	1,871円 -	2,016円 -	1,468円 -	1,775円 -	1,465円 -
通常出荷日	在庫品1日目〜	1日目	在庫品1日目〜	1日目	1日目	在庫品1日目〜
電線規格	その他	-	-	-	-	-
定格電圧	300V（UL/cUL）	-	-	-	-	-
シールド	有	-	-	-	-	-
特性	耐油性	-	-	-	-	-
シース(外被)色	青	-	-	-	-	-

電力ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

導体断面積(mm²)

AWGサイズ(AWG)

安全規格

全長(m)

アース線

仕上り外径(mm)

出荷日

NA3UCSB UL対応シールド付

商品仕様

型式表示方法

概要仕様

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

電力ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

導体断面積(mm2)

AWGサイズ(AWG)

安全規格

全長(m)

アース線

仕上り外径(mm)

出荷日

NA3UCSB UL対応 シールド付

商品仕様

型式表示方法

概要仕様

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

電力ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

導体断面積(mm²)

NA3UCSB UL対応シールド付
