NA20276RSB 30V UL シールド付

通常単価(税別): 1,145円～194,761円

税込単価: 1,260円～214,237円

通常出荷日：1日目一部当日出荷可能

30V UL AWM20276 シールド付可動信号ケーブル。

55.0

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ電子機器ロボット用ケーブル 30V EXT-TypeII-SB／20276 LF もしくは MASW-CSNTS UL規格シールド付から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、MASW-CSNTS UL規格シールド付、NA20276RSB 30V UL シールド付になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

詳細を確認

よく一緒に見られています

ミスミ

NA20276R 30V UL規格

通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：1 日目

よく一緒に見られています

ミスミ

ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）

通常価格(税別)： 786円 (税込価格：865円)

通常出荷日：在庫品1日目

未確定：候補が2,082型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

本シリーズにおける代替推奨品ご案内

ー　受注停止でお困りの方へ　－
23年11月より下記特徴を持った新商品の発売を開始しました。
本商品の代替品として推奨可能な商品です。ぜひ、こちらからご参照ください。

< 製品特徴 >

・細さ　　　：　独自の耐摩耗シースの開発により業界トップクラスの細径化に成功
・屈曲性能　：　絶縁体にTPE（特殊エレストマ―）を採用することで摺動や屈曲の動きに対応可能
・短納期　　：　ミスミにて在庫するためご注文当日に出荷可能

型式表示方法

型番	−	AWGサイズ	−	対数	−	長さ
NA20276RSB	−	26	−	1P	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

※特性の目安としてご利用ください。 >>P1685
屈曲耐久性は当社試験比であり、実際の性能値ではございません。

※比較サイズはAWG25（0.2mm²）､4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使いください。

シース色	ネイビー
取得規格	ULAWM20276
定格電圧	30			V
使用温度範囲	0～80			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
※推奨値であり保証値ではございません

仕様

型番	AWG サイズ	芯数 1P=2芯	断面積目安（mm²）^※1	撚合構造（図参照）	線芯本数	仕上外径 ^※5 （mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供 ※4
型番	AWG サイズ	芯数 1P=2芯	断面積目安（mm²）^※1	撚合構造（図参照）	線芯本数	仕上外径 ^※5 （mm）	概算質量 kg/km	許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3	線芯外径約（mm）	厚さ（mm）	材質^※3	規格	サンプル提供 ※4
NA20276RSB	26	1P	0.12	対撚り	2	4.20	21.9	2.9	143以下	10以上	500	30/0.08	0.51	なし	0.23	PVC	0.97	0.90	PVC	ULAWM 20276	◎
		2P			4	5.30	34.5	2.6										0.90			◎
		3P			6	6.20	45.9	2.3										1.00			◎
		4P			8	6.60	53.5	2.0													◎
		5P			10	7.20	66.1	2.0													◎
		6P			12	7.70	75.3	2.0													◎
		8P			16	8.90	96.9	1.8										1.05			◎
		10P			20	9.00	107.2	1.8										1.10			◎
		12P			24	9.70	121.0	1.8													◎
		15P			30	10.60	141.6	1.8													◎
	24	2P	0.2		4	6.10	48.0	3.5	97.9以下	10以上	500	48/0.08	0.73		0.23		1.19	1.00			◎
		3P			6	7.00	46.2	3.1													◎
		4P			8	7.60	76.4	2.7													◎
		6P			12	8.90	104.2	2.7										1.10			◎
		8P			16	10.30	134.3	2.4													◎
		10P			20	10.30	146.8	2.4													◎
		15P			30	12.40	208.6	2.4										1.20			◎
	22	1P	0.3		2	4.90	32.4	5.3	62.6以下	10以上	500	72/0.08	0.9		0.23		1.36	0.90			◎
		2P			4	6.60	57.8	4.8										1.00			◎
		3P			6	7.60	77.4	4.2										0.95			◎
		4P			8	8.20	91.6	3.7										0.95			◎
		5P			10	9.10	115.9	3.7										1.10			◎
		6P			12	9.70	132.1	3.7										1.10			◎
		8P			16	11.40	174.5	3.2										1.20			◎
		10P			20	11.40	192.6	3.2										1.20			◎
		15P			30	13.90	269.2	3.2										1.30			◎
	20	1P	0.5		2	5.50	42.1	7.3	39.1以下	10以上	500	119/ 0.08	1.15		0.25		1.65	1.00			◎
		4P			8	9.50	132.7	5.1										1.05			◎
		5P			10	10.30	158.9	5.1										1.10			◎
		6P			12	11.30	191.4	5.1										1.20			◎
		8P			16	13.00	244.0	4.5										1.15			◎

【ご注意】
※1 サイズ変換はあくまでも目安となります｡詳しくは>>P1688の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって､保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ

電流減少係数

周囲温度（℃）	30	40	50	60	70
電流減少係数	1.00	0.90	0.75	0.63	0.44

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG26の2芯で周囲温度が40℃の場合の許容電流値
2×0.9=1.8（A）

構造

（注）必要に応じて介在が挿入されます。

線芯識別表

対No.	絶縁体の色	1ピッチドットマーク	ドットマーク色
対No.	絶縁体の色	1ピッチドットマーク	第1線芯	第2線芯
1	橙	■	赤	黒
2	灰	■	赤	黒
3	白	■	赤	黒
4	黄	■	赤	黒
5	桃	■	赤	黒
6	橙	■■	赤	黒
7	灰	■■	赤	黒
8	白	■■	赤	黒
9	黄	■■	赤	黒
10	桃	■■	赤	黒
11	橙	■■■	赤	黒
12	灰	■■■	赤	黒
13	白	■■■	赤	黒
14	黄	■■■	赤	黒
15	桃	■■■	赤	黒

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

2	1P	[21～20] 20	0.5	5.5	1	10	1個
2	1P	[21～20] 20	0.5	5.5	2	10	1個
2	1P	[21～20] 20	0.5	5.5	3	10	1個
2	1P	[21～20] 20	0.5	5.5	4	10	1個
2	1P	[21～20] 20	0.5	5.5	5	10	1個
2	1P	[21～20] 20	0.5	5.5	6	10	1個
2	1P	[21～20] 20	0.5	5.5	7	10	1個
2	1P	[21～20] 20	0.5	5.5	8	10	1個
2	1P	[21～20] 20	0.5	5.5	9	10	1個
2	1P	[21～20] 20	0.5	5.5	10	10	1個
2	1P	[21～20] 20	0.5	5.5	11	10	1個
2	1P	[21～20] 20	0.5	5.5	12	10	1個
2	1P	[21～20] 20	0.5	5.5	13	10	1個
2	1P	[21～20] 20	0.5	5.5	14	10	1個
2	1P	[21～20] 20	0.5	5.5	15	10	1個
2	1P	[21～20] 20	0.5	5.5	16	10	1個
2	1P	[21～20] 20	0.5	5.5	17	10	1個
2	1P	[21～20] 20	0.5	5.5	18	10	1個
2	1P	[21～20] 20	0.5	5.5	19	10	1個
2	1P	[21～20] 20	0.5	5.5	20	10	1個
2	1P	[21～20] 20	0.5	5.5	21	10	1個
2	1P	[21～20] 20	0.5	5.5	22	10	1個
2	1P	[21～20] 20	0.5	5.5	23	10	1個
2	1P	[21～20] 20	0.5	5.5	24	10	1個
2	1P	[21～20] 20	0.5	5.5	25	10	1個
2	1P	[21～20] 20	0.5	5.5	26	10	1個
2	1P	[21～20] 20	0.5	5.5	27	10	1個
2	1P	[21～20] 20	0.5	5.5	28	10	1個
2	1P	[21～20] 20	0.5	5.5	29	10	1個
2	1P	[21～20] 20	0.5	5.5	30	10	1個
2	1P	[21～20] 20	0.5	5.5	31	10	1個
2	1P	[21～20] 20	0.5	5.5	32	10	1個
2	1P	[21～20] 20	0.5	5.5	33	10	1個
2	1P	[21～20] 20	0.5	5.5	34	10	1個
2	1P	[21～20] 20	0.5	5.5	35	10	1個
2	1P	[21～20] 20	0.5	5.5	36	10	1個
2	1P	[21～20] 20	0.5	5.5	37	10	1個
2	1P	[21～20] 20	0.5	5.5	38	10	1個
2	1P	[21～20] 20	0.5	5.5	39	10	1個
2	1P	[21～20] 20	0.5	5.5	40	10	1個
2	1P	[21～20] 20	0.5	5.5	41	10	1個
2	1P	[21～20] 20	0.5	5.5	42	10	1個
2	1P	[21～20] 20	0.5	5.5	43	10	1個
2	1P	[21～20] 20	0.5	5.5	44	10	1個
2	1P	[21～20] 20	0.5	5.5	45	10	1個
2	1P	[21～20] 20	0.5	5.5	46	10	1個
2	1P	[21～20] 20	0.5	5.5	47	10	1個
2	1P	[21～20] 20	0.5	5.5	48	10	1個
2	1P	[21～20] 20	0.5	5.5	49	10	1個
2	1P	[21～20] 20	0.5	5.5	50	10	1個
2	1P	[21～20] 20	0.5	5.5	51	10	1個
2	1P	[21～20] 20	0.5	5.5	52	10	1個
2	1P	[21～20] 20	0.5	5.5	53	10	1個
2	1P	[21～20] 20	0.5	5.5	54	10	1個
2	1P	[21～20] 20	0.5	5.5	55	10	1個
2	1P	[21～20] 20	0.5	5.5	56	10	1個
2	1P	[21～20] 20	0.5	5.5	57	10	1個
2	1P	[21～20] 20	0.5	5.5	58	10	1個
2	1P	[21～20] 20	0.5	5.5	59	10	1個
2	1P	[21～20] 20	0.5	5.5	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,627円 ( 1,790円 )	1日目
3,254円 ( 3,579円 )	1日目
4,881円 ( 5,369円 )	1日目
6,508円 ( 7,159円 )	1日目
8,135円 ( 8,949円 )	1日目
7,558円 ( 8,314円 )	1日目
8,817円 ( 9,699円 )	1日目
10,077円 ( 11,085円 )	1日目
11,336円 ( 12,470円 )	1日目
9,523円 ( 10,475円 )	1日目
10,476円 ( 11,524円 )	1日目
11,429円 ( 12,572円 )	1日目
12,380円 ( 13,618円 )	1日目
13,333円 ( 14,666円 )	1日目
14,286円 ( 15,715円 )	1日目
15,237円 ( 16,761円 )	1日目
16,190円 ( 17,809円 )	1日目
17,143円 ( 18,857円 )	1日目
18,094円 ( 19,903円 )	1日目
15,313円 ( 16,844円 )	1日目
16,078円 ( 17,686円 )	1日目
16,844円 ( 18,528円 )	1日目
17,609円 ( 19,370円 )	1日目
18,374円 ( 20,211円 )	1日目
19,140円 ( 21,054円 )	1日目
19,907円 ( 21,898円 )	1日目
20,672円 ( 22,739円 )	1日目
21,437円 ( 23,581円 )	1日目
22,203円 ( 24,423円 )	1日目
22,968円 ( 25,265円 )	1日目
23,734円 ( 26,107円 )	1日目
24,499円 ( 26,949円 )	1日目
25,265円 ( 27,792円 )	1日目
26,030円 ( 28,633円 )	1日目
26,797円 ( 29,477円 )	1日目
27,562円 ( 30,318円 )	1日目
28,328円 ( 31,161円 )	1日目
29,093円 ( 32,002円 )	1日目
29,859円 ( 32,845円 )	1日目
30,624円 ( 33,686円 )	1日目
31,390円 ( 34,529円 )	1日目
32,155円 ( 35,371円 )	1日目
32,922円 ( 36,214円 )	1日目
33,687円 ( 37,056円 )	1日目
34,453円 ( 37,898円 )	1日目
35,218円 ( 38,740円 )	1日目
35,983円 ( 39,581円 )	1日目
36,749円 ( 40,424円 )	1日目
37,514円 ( 41,265円 )	1日目
30,233円 ( 33,256円 )	1日目
30,837円 ( 33,921円 )	1日目
31,442円 ( 34,586円 )	1日目
32,047円 ( 35,252円 )	1日目
32,651円 ( 35,916円 )	1日目
33,256円 ( 36,582円 )	1日目
33,860円 ( 37,246円 )	1日目
34,466円 ( 37,913円 )	1日目
35,070円 ( 38,577円 )	1日目
35,674円 ( 39,241円 )	1日目
36,280円 ( 39,908円 )	1日目

...

基本情報

基本情報

30V UL AWM20276 シールド付可動信号ケーブル。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ電子機器ロボット用ケーブル 30V EXT-TypeII-SB／20276 LF もしくは MASW-CSNTS UL規格シールド付から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、MASW-CSNTS UL規格シールド付、NA20276RSB 30V UL シールド付になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ココが特長】
UL規格シールド付可動信号ケーブル
●特に外径の細さに優れております。

【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

電気用品安全法を取得しておりません。

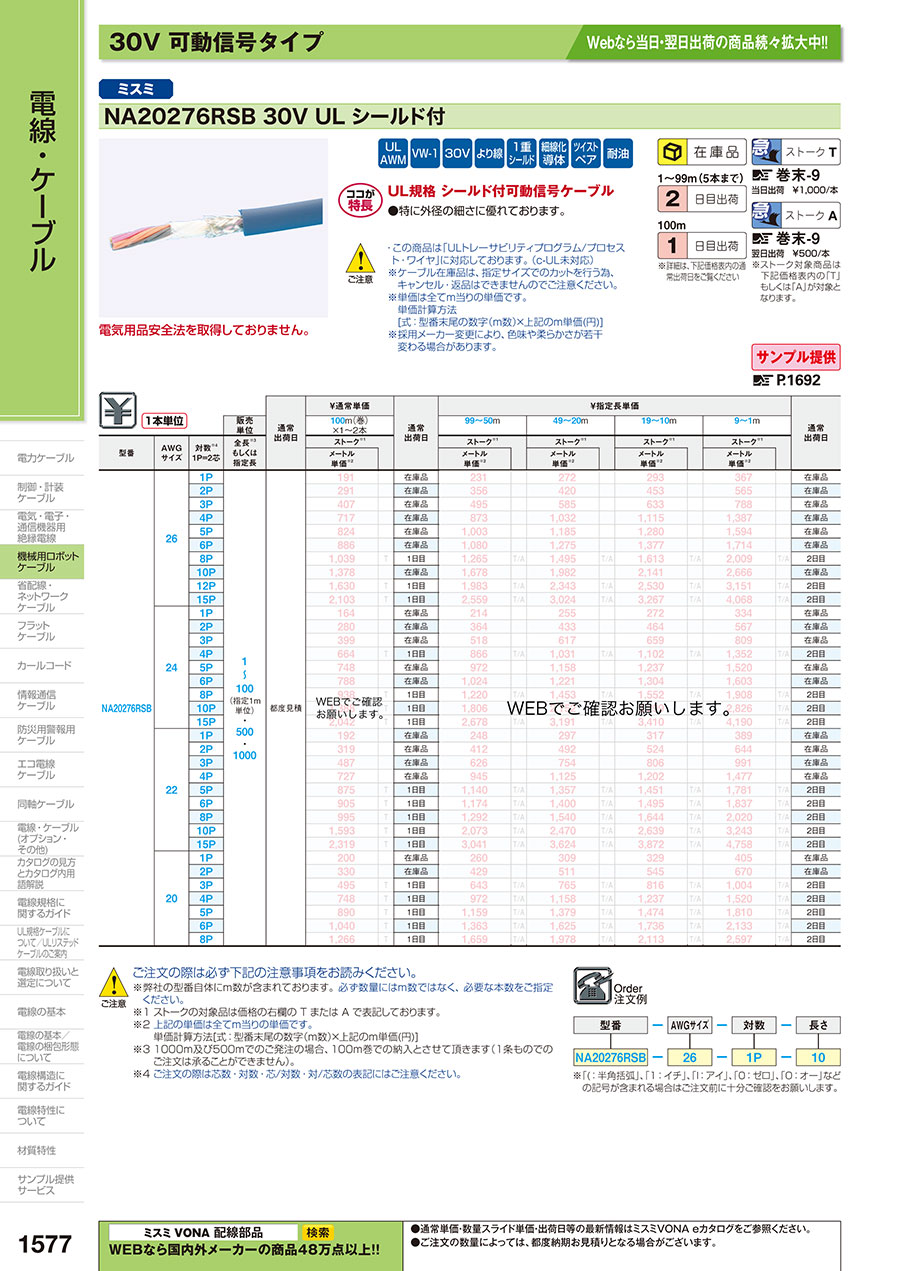

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NA20276RSB 30V UL シールド付のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置内配線

満足度：5.02022/01/31

問題なく使用してます。良かったです。価格も良かったので、また利用したいと思います。

0人が参考にしています。

ロードセルからの信号ケーブルに

満足度：5.02020/02/27

コネクタを介してロードセルからの信号ケーブルに使用しています。外径などの寸法やピン数がコネクタに見合うサイズでしたので、...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NA20276RSB 30V UL シールド付	NA20276R 30V UL規格	RBDシリーズロボットケーブル UL20276 30V （シールド付）	MRC UL20276-SB 30Vシールド付き可動用ケーブル	MRC UL20276 30V 可動用ケーブル	電子機器ロボット用ケーブル 30V EXT-TypeII/20276 LF
メーカー	ミスミ	ミスミ	金子コード	阪神電線	阪神電線	太陽ケーブルテック
通常価格	1,145円-	657円 -	980円 -	604円 -	238円 -	948円 -
通常出荷日	1日目	1日目	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
シールド	有	無	有	編組シールド	無	無
定格電圧	30V	30V	30V	30V	30V	30V
特性	耐油性 / 耐熱性	-	耐油性 / 耐熱性 / 耐捻れ	耐油性	耐油性 / 耐熱性	耐油性 / 耐熱性
シース(外被)色	ネイビー色	ネイビー色	黒	黒	黒(ツヤケシ)	ダークブルー
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)

ロボットケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

対数

AWGサイズ(AWG)

導体断面積(mm2)

仕上り外径(mm)

全長(m)

出荷日
