NAMFSB 150V UL規格シールド付

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,591円～994,152円

税込単価: 1,750円～1,093,567円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NAMF 150V UL規格

通常価格(税別)： 1,085円 (税込価格：1,194円)

通常出荷日：1 日目

150V UL AWM2576 シールド付可動信号ケーブル（高屈曲ケーブルキャ...

詳細情報を確認する

シールド
有
定格電圧
150V
特性
耐油性 / 耐熱性
シース(外被)色
ネイビー色
安全規格
UL RECOGNIZED
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
フッ素系

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　電子機器ロボット用ケーブル 30V EXT-TypeII-SB／20276 LFもしくはNA3FVRSB 高屈曲 UL規格シールド付から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、NA3FVRSB 高屈曲 UL規格シールド付、NA3HRSB 小径高屈曲 UL規格シールド付になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が3,490型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

本シリーズにおける代替推奨品ご案内

ー　受注停止でお困りの方へ　－ 23年11月より下記特徴を持った新商品の発売を開始しました。本商品の代替品として推奨可能な商品です。ぜひ、こちらからご参照ください。
	< 製品特徴 > ・細さ　　　：　独自の耐摩耗シースの開発により業界トップクラスの細径化に成功・屈曲性能　：　絶縁体にTPE（特殊エラストマー）を採用することで摺動や屈曲の動きに対応可能・短納期　　：　ミスミにて在庫するためご注文当日に出荷可能

型式表示方法

型番	−	AWGサイズ	−	芯数・対数	−	長さ
NAMFSB	−	27	−	1P	−	10

※AWG25の1.5Pはツイストペア（対撚り）ではございません。
※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

※特性の目安としてご利用ください。 >>P1685
屈曲耐久性は当社試験比であり、実際の性能値ではございません。

※比較サイズはAWG25（0.2mm²）、4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

シース色	ネイビー
取得規格	ULAWM2576
定格電圧	150			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
※推奨値であり保証値ではございません

仕様

※AWG27は電線表記上AWG26になります。

型番	AWG サイズ	対数^※1 1P=2芯	断面積目安（mm²）^※2	撚合構造（図参照）	線芯本数	仕上外径 ^※6 （mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供 ※5
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
NAMFSB	27 ※電線表記AWG26	1P	0.12	対撚り	2	3.8	23	4	141以下	1000以上	1500	30/0.08	0.50	すず	0.14	フッ素（ETFE）	0.78	0.82	PVC	ULAWM 2576	◎
		2P			4	5.2	38	3	148以下									0.85			◎
		3P			6	5.8	47	2.6													◎
		4P			8	5.9	50	2.2													◎
		5P			10	6.3	58	2.1													◎
		6P			12	6.7	68	1.7													◎
		7P			14	6.7	71	1.7													◎
		8P			16	7.1	79	1.5													◎
		10P			20	7.8	91	1.5													◎
		15P			30	8.8	118	1.3													◎
		20P			40	10.1	153	1.1													◎
	25	1P	0.2		2	4	25	4.9	106以下	1000以上	1500	40/0.08	0.6		0.14		0.88	0.82			◎
		1.5P （3芯）		芯撚り	3	4.3	30	4.1	111以下									0.85			◎
		2P		対撚り	4	5.5	45	3.7													◎
		3P			6	6.2	55	3.1													◎
		4P			8	6.4	59	2.7													◎
		5P			10	6.8	71	2.5													◎
		6P			12	7.2	79	2.1													◎
		7P			14	7.2	83	2.1													◎
		8P			16	7.7	92	1.9													◎
		10P			20	8.4	116	1.9													◎
		15P			30	9.6	148	1.6													◎
		20P			40	11	187	1.4													◎
	23	1P	0.3		2	4.7	34	6.8	70.4以下	1000以上	1500	60/0.08	0.72		0.215		1.15	>0.85			◎
		2P			4	7	68	5.1	73.9以下												◎
		3P			6	7.4	76	4.3													◎
		4P			8	7.6	81	3.8													◎
		5P			10	8.2	97	3.5													◎
		6P			12	8.8	110	3.0													◎
		10P			20	11	161	2.6													◎
		12P			24	11.3	183	2.2													◎
		15P			30	12.5	218	2.2													◎
		20P			40	13.7	273	1.9													◎
	21	1P	0.5		2	5.2	43	9.6	42.3以下	1000以上	1500	100/0.08	0.92		0.24		1.4	0.85			◎
		2P			4	8	86	7.4	44.4以下												◎
		3P			6	8.4	100	6.3													◎
		4P			8	8.7	110	5.5													◎
		5P			10	9.4	134	5.1													◎
		6P			12	10.2	154	4.3													◎
		7P			14	10.2	164	4.3													◎
		10P			20	12.8	226	3.8													◎
		15P			30	14.7	319	3.2													◎
		20P			40	16.3	412	2.8													◎

【ご注意】
※1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※3 許容電流の値はあくまでも参考値であって、保証値ではありません。
※4 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※5 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※6 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

電流減少係数

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.90	0.75	0.73	0.65	0.56	0.44	0.27

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG27の2芯で周囲温度が40℃の場合の許容電流値
4.0×0.9=3.6（A）

構造

（注）所要芯数に応じ介在の挿入があります。

線芯識別表

〇内数字は右記線芯識別表の対No.を示す

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

2	1P	[21～20] 21	0.5	5.2	1	10	1個
2	1P	[21～20] 21	0.5	5.2	2	10	1個
2	1P	[21～20] 21	0.5	5.2	3	10	1個
2	1P	[21～20] 21	0.5	5.2	4	10	1個
2	1P	[21～20] 21	0.5	5.2	5	10	1個
2	1P	[21～20] 21	0.5	5.2	6	10	1個
2	1P	[21～20] 21	0.5	5.2	7	10	1個
2	1P	[21～20] 21	0.5	5.2	8	10	1個
2	1P	[21～20] 21	0.5	5.2	9	10	1個
2	1P	[21～20] 21	0.5	5.2	10	10	1個
2	1P	[21～20] 21	0.5	5.2	11	10	1個
2	1P	[21～20] 21	0.5	5.2	12	10	1個
2	1P	[21～20] 21	0.5	5.2	13	10	1個
2	1P	[21～20] 21	0.5	5.2	14	10	1個
2	1P	[21～20] 21	0.5	5.2	15	10	1個
2	1P	[21～20] 21	0.5	5.2	16	10	1個
2	1P	[21～20] 21	0.5	5.2	17	10	1個
2	1P	[21～20] 21	0.5	5.2	18	10	1個
2	1P	[21～20] 21	0.5	5.2	19	10	1個
2	1P	[21～20] 21	0.5	5.2	20	10	1個
2	1P	[21～20] 21	0.5	5.2	21	10	1個
2	1P	[21～20] 21	0.5	5.2	22	10	1個
2	1P	[21～20] 21	0.5	5.2	23	10	1個
2	1P	[21～20] 21	0.5	5.2	24	10	1個
2	1P	[21～20] 21	0.5	5.2	25	10	1個
2	1P	[21～20] 21	0.5	5.2	26	10	1個
2	1P	[21～20] 21	0.5	5.2	27	10	1個
2	1P	[21～20] 21	0.5	5.2	28	10	1個
2	1P	[21～20] 21	0.5	5.2	29	10	1個
2	1P	[21～20] 21	0.5	5.2	30	10	1個
2	1P	[21～20] 21	0.5	5.2	31	10	1個
2	1P	[21～20] 21	0.5	5.2	32	10	1個
2	1P	[21～20] 21	0.5	5.2	33	10	1個
2	1P	[21～20] 21	0.5	5.2	34	10	1個
2	1P	[21～20] 21	0.5	5.2	35	10	1個
2	1P	[21～20] 21	0.5	5.2	36	10	1個
2	1P	[21～20] 21	0.5	5.2	37	10	1個
2	1P	[21～20] 21	0.5	5.2	38	10	1個
2	1P	[21～20] 21	0.5	5.2	39	10	1個
2	1P	[21～20] 21	0.5	5.2	40	10	1個
2	1P	[21～20] 21	0.5	5.2	41	10	1個
2	1P	[21～20] 21	0.5	5.2	42	10	1個
2	1P	[21～20] 21	0.5	5.2	43	10	1個
2	1P	[21～20] 21	0.5	5.2	44	10	1個
2	1P	[21～20] 21	0.5	5.2	45	10	1個
2	1P	[21～20] 21	0.5	5.2	46	10	1個
2	1P	[21～20] 21	0.5	5.2	47	10	1個
2	1P	[21～20] 21	0.5	5.2	48	10	1個
2	1P	[21～20] 21	0.5	5.2	49	10	1個
2	1P	[21～20] 21	0.5	5.2	50	10	1個
2	1P	[21～20] 21	0.5	5.2	51	10	1個
2	1P	[21～20] 21	0.5	5.2	52	10	1個
2	1P	[21～20] 21	0.5	5.2	53	10	1個
2	1P	[21～20] 21	0.5	5.2	54	10	1個
2	1P	[21～20] 21	0.5	5.2	55	10	1個
2	1P	[21～20] 21	0.5	5.2	56	10	1個
2	1P	[21～20] 21	0.5	5.2	57	10	1個
2	1P	[21～20] 21	0.5	5.2	58	10	1個
2	1P	[21～20] 21	0.5	5.2	59	10	1個
2	1P	[21～20] 21	0.5	5.2	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,758円 ( 1,934円 )	1日目
3,516円 ( 3,868円 )	1日目
5,273円 ( 5,800円 )	1日目
7,031円 ( 7,734円 )	1日目
8,789円 ( 9,668円 )	1日目
8,789円 ( 9,668円 )	1日目
10,253円 ( 11,278円 )	1日目
11,718円 ( 12,890円 )	1日目
13,182円 ( 14,500円 )	1日目
14,647円 ( 16,112円 )	1日目
16,112円 ( 17,723円 )	1日目
17,577円 ( 19,335円 )	1日目
19,041円 ( 20,945円 )	1日目
20,505円 ( 22,556円 )	1日目
21,970円 ( 24,167円 )	1日目
23,435円 ( 25,779円 )	1日目
24,900円 ( 27,390円 )	1日目
26,364円 ( 29,000円 )	1日目
27,829円 ( 30,612円 )	1日目
21,970円 ( 24,167円 )	1日目
23,069円 ( 25,376円 )	1日目
24,167円 ( 26,584円 )	1日目
25,266円 ( 27,793円 )	1日目
26,364円 ( 29,000円 )	1日目
27,462円 ( 30,208円 )	1日目
28,562円 ( 31,418円 )	1日目
29,660円 ( 32,626円 )	1日目
30,759円 ( 33,835円 )	1日目
31,857円 ( 35,043円 )	1日目
32,955円 ( 36,251円 )	1日目
34,054円 ( 37,459円 )	1日目
35,152円 ( 38,667円 )	1日目
36,251円 ( 39,876円 )	1日目
37,349円 ( 41,084円 )	1日目
38,447円 ( 42,292円 )	1日目
39,546円 ( 43,501円 )	1日目
40,645円 ( 44,710円 )	1日目
41,744円 ( 45,918円 )	1日目
42,842円 ( 47,126円 )	1日目
43,940円 ( 48,334円 )	1日目
45,039円 ( 49,543円 )	1日目
46,137円 ( 50,751円 )	1日目
47,236円 ( 51,960円 )	1日目
48,334円 ( 53,167円 )	1日目
49,432円 ( 54,375円 )	1日目
50,531円 ( 55,584円 )	1日目
51,629円 ( 56,792円 )	1日目
52,729円 ( 58,002円 )	1日目
53,827円 ( 59,210円 )	1日目
47,462円 ( 52,208円 )	1日目
48,412円 ( 53,253円 )	1日目
49,361円 ( 54,297円 )	1日目
50,311円 ( 55,342円 )	1日目
51,260円 ( 56,386円 )	1日目
52,209円 ( 57,430円 )	1日目
53,159円 ( 58,475円 )	1日目
54,107円 ( 59,518円 )	1日目
55,057円 ( 60,563円 )	1日目
56,006円 ( 61,607円 )	1日目
56,955円 ( 62,651円 )	1日目

...

基本情報

基本情報

150V UL AWM2576 シールド付可動信号ケーブル（高屈曲ケーブルキャリア試験1,000万回以上）。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　電子機器ロボット用ケーブル 30V EXT-TypeII-SB／20276 LFもしくはNA3FVRSB 高屈曲 UL規格シールド付から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）、NA3FVRSB 高屈曲 UL規格シールド付、NA3HRSB 小径高屈曲 UL規格シールド付になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ココが特長】
●UL規格シールド付可動信号ケーブル（UL2576）
●ケーブルキャリア配線に使用可能。　ケーブルキャリア試験1,000万回以上
　※試験結果のため保証値ではありません。

【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

電気用品安全法を取得しておりません。

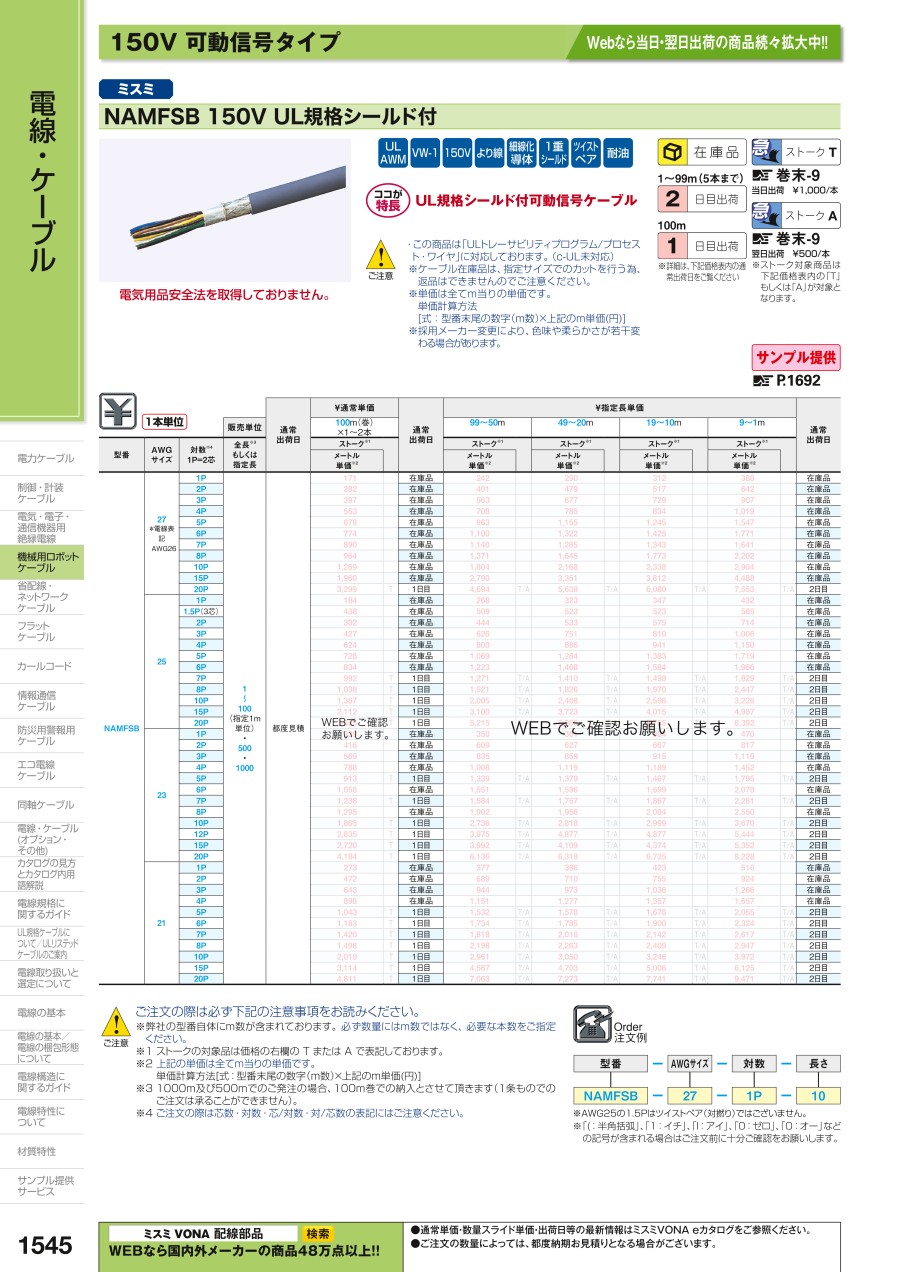

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NAMFSB 150V UL規格シールド付のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ケーブルベア内の設置ケーブル

満足度：5.02021/09/16

選定の際には特性レーダーチャートが大変参考になります。あまり使わないタイプのケーブルなので、1m単位で手配できる本サービ...もっと読む

0人が参考にしています。

機械の配線に

満足度：5.02018/11/09

UL規格のケーブルでしたので選定しました。車関係の部品の機械に使用しており、オイルだらけの環境ですので耐油性は必要でした...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NAMFSB 150V UL規格シールド付	NAMF 150V UL規格	MRC UL20276-SB 30Vシールド付き可動用ケーブル	NA3MFSB　UL規格シールド付	MASW-BSSBD UL規格シールド付	MASW-CSNTS UL規格シールド付
メーカー	ミスミ	ミスミ	阪神電線	ミスミ	ミスミ	ミスミ
通常価格	1,591円-	1,085円 -	604円 -	982円 -	1,129円 -	946円 -
通常出荷日	在庫品1日目〜	1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目
シールド	有	無	編組シールド	有	有	有
定格電圧	150V	150V	30V	300V	30V	30V
特性	耐油性 / 耐熱性	耐油性 / 耐熱性 / 耐捻れ	耐油性	耐油性 / 耐熱性 / 耐捻れ	耐熱性	耐油性 / 耐熱性
シース(外被)色	ネイビー色	ネイビー色	黒	ネイビー色	黒	黒
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED

ロボットケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

対数

AWGサイズ(AWG)

導体断面積(mm2)

仕上り外径(mm)

全長(m)

出荷日

NAMFSB 150V UL規格 シールド付

ご注意
